Airtec NXD 16/80. Kompaktzylinder, doppeltwirkend, Kolben 16mm, Hub 80mm

Name: Airtec NXD 16/80. Kompaktzylinder, doppeltwirkend, Kolben 16mm, Hub 80mm
Brand: Airtec
SKU: FL-NXD-16/80
Price: 68.948601 EUR
Availability: InStock

68,95 € 57,94 €

exkl. Versandkosten

Artikel

FL-NXD-16/80

Hersteller-Nr.

NXD 16/80

Kompaktzylinder, doppeltwirkend, Kolben 16mm, Hub 80mm

Zum Ende der Bildgalerie springen

Zum Anfang der Bildgalerie springen

Bilder dienen als Referenz und sind möglicherweise nicht genau, das tatsächliche Produkt kann abweichen.

Häufig zusammen gekauft

Dieser Artikel: Airtec NXD 16/80. Kompaktzylinder, doppeltwirkend, Kolben 16mm, Hub 80mm
68,95 € 57,94 €
exkl. Versandkosten

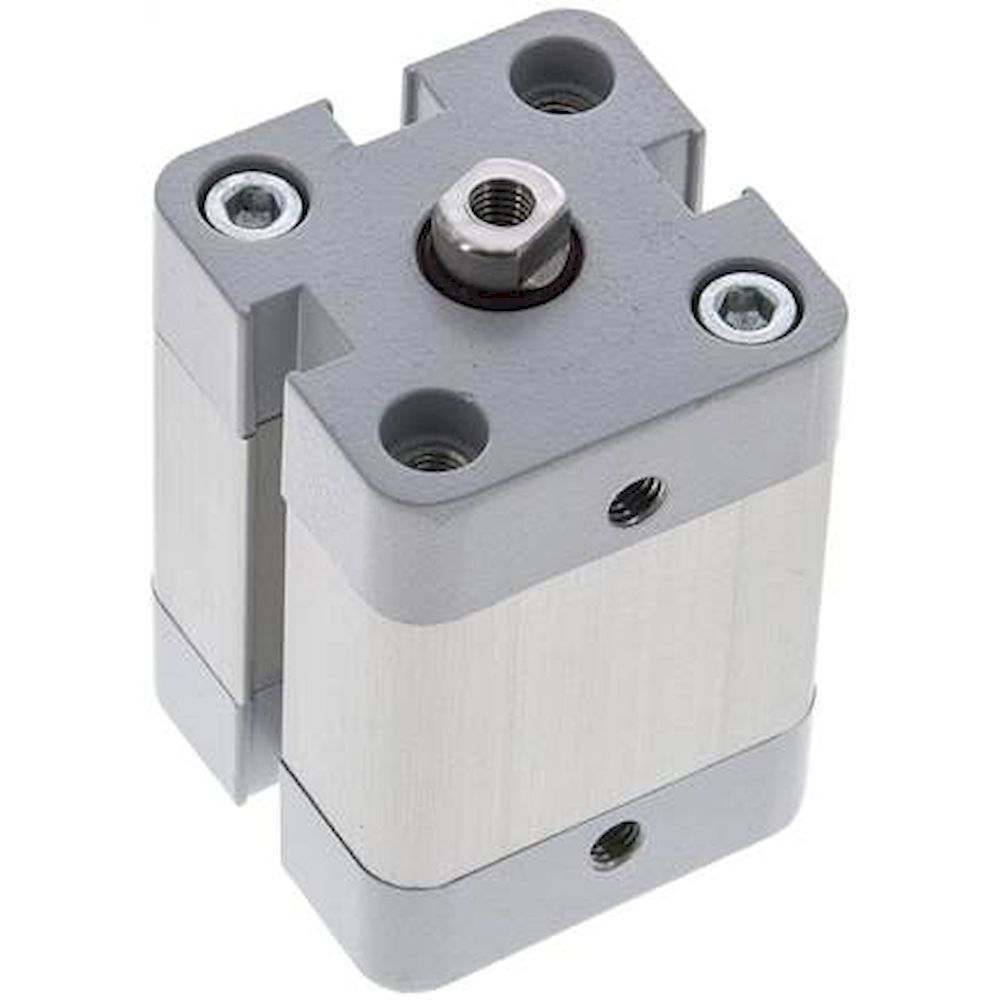

Airtec NXD 25/15. Kompaktzylinder, doppeltwirkend, Kolben 25mm, Hub 15mm
59,87 € 50,31 €
exkl. Versandkosten

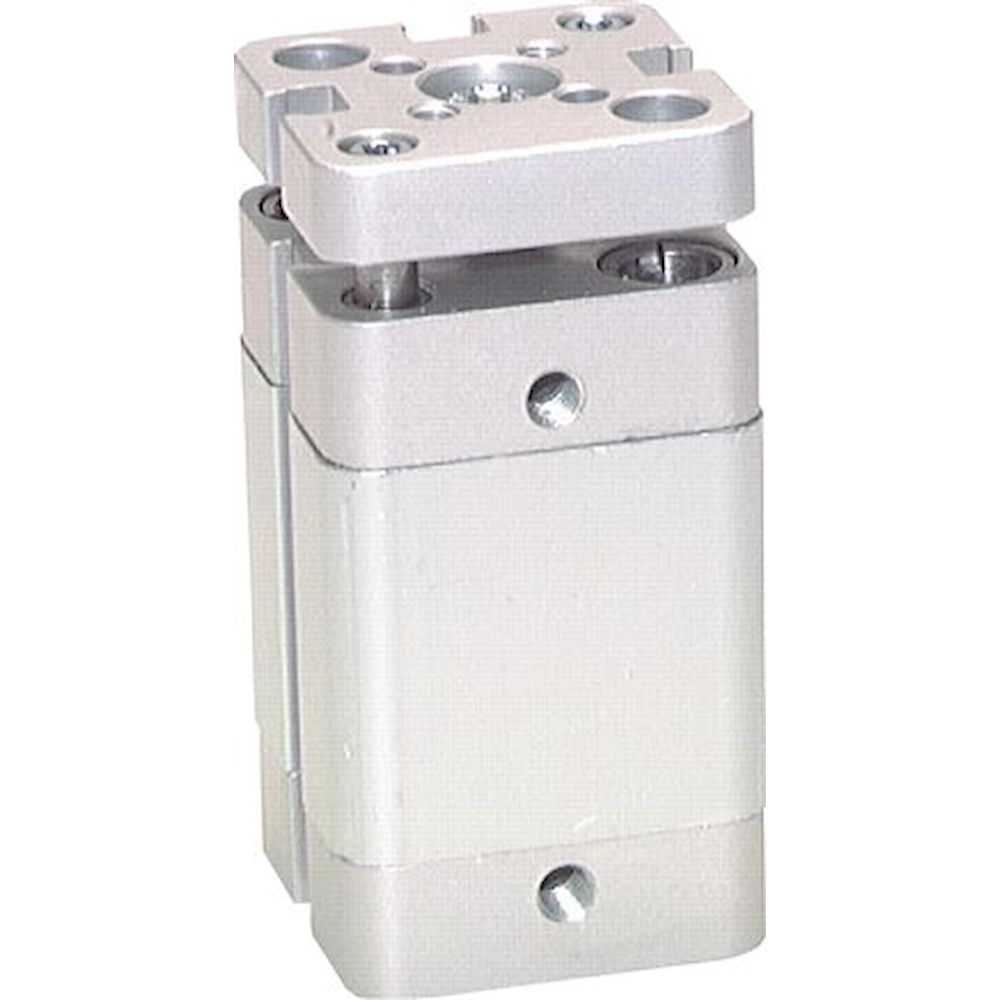

Airtec NXDA 63/90. Kompaktzylinder, doppeltwirkend, Kolben 63mm, Hub 90mm
251,89 € 211,67 €
exkl. Versandkosten

Details

Information

Werkstoffe:
Kopf und Fuß: Aluminium eloxiert, Zylinderrohr: Aluminium eloxiert, Kolbenstange: 1.4305, Dichtung: PUR

Temperaturbereich:
-20 bis +80 °C

Betriebsdruck:
max. 10 bar

Ausführung:
mit Magnetkolben

Zylinderschaltertyp:
D, A

Optional:
Kolbenstange mit Außengewinde -AG

Kolbendurchmesser [mm]	16
Hub [mm]	80
Ausführung	Standard
G1 (Kolbenstangen-Innengewinde)	M 4
M (Durckluftanschluss)	M 5
Reparatursätze	NXD 16 REP
A [mm]	29
B [mm]	8
C [mm]	6
D [mm]	3,3
E	M 4
F [mm]	6,0
J [mm]	38,0
N [mm]	8,0
O [mm]	12,25
P [mm]	18
Q [mm]	8
T [mm]	6
U [mm]	3,5
Z [mm]	4,5
