Airtec NXD 16/60. Kompaktzylinder, doppeltwirkend, Kolben 16mm, Hub 60mm

Name: Airtec NXD 16/60. Kompaktzylinder, doppeltwirkend, Kolben 16mm, Hub 60mm
Brand: Airtec
SKU: FL-NXD-16/60
Price: 66.544801 EUR
Availability: InStock

66,54 € 55,92 €

exkl. Versandkosten

Artikel

FL-NXD-16/60

Hersteller-Nr.

NXD 16/60

Kompaktzylinder, doppeltwirkend, Kolben 16mm, Hub 60mm

Zum Ende der Bildgalerie springen

Zum Anfang der Bildgalerie springen

Bilder dienen als Referenz und sind möglicherweise nicht genau, das tatsächliche Produkt kann abweichen.

Häufig zusammen gekauft

Dieser Artikel: Airtec NXD 16/60. Kompaktzylinder, doppeltwirkend, Kolben 16mm, Hub 60mm
66,54 € 55,92 €
exkl. Versandkosten

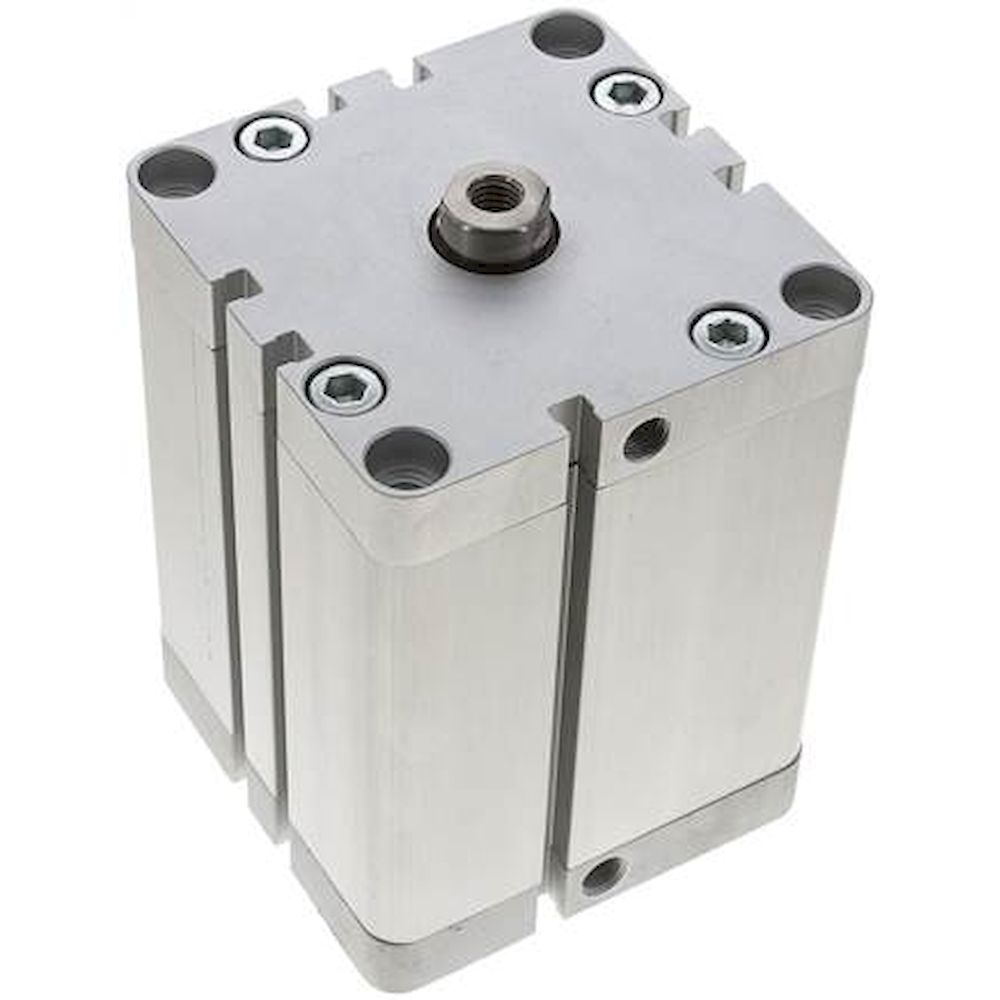

Airtec NXD 80/80. Kompaktzylinder, doppeltwirkend, Kolben 80mm, Hub 80mm
198,06 € 166,44 €
exkl. Versandkosten

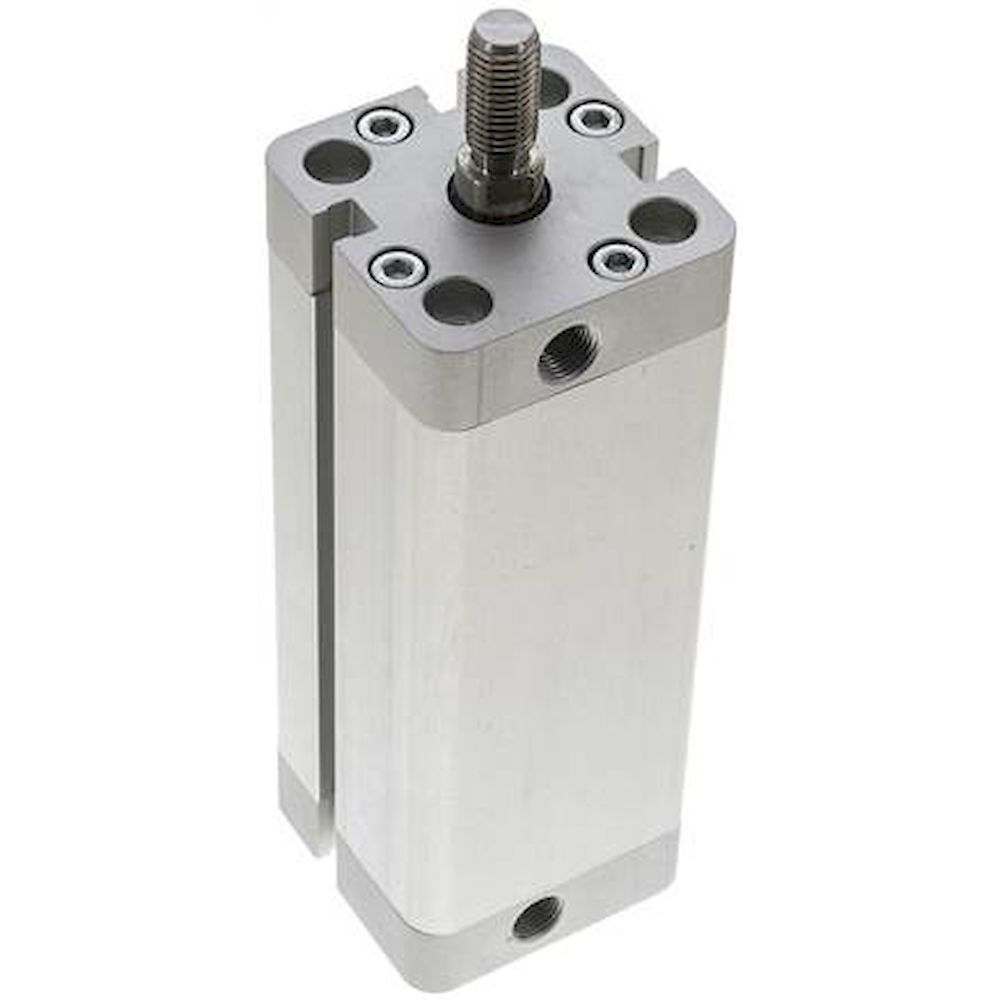

Airtec NXD 32/90-AG. Kompaktzylinder, doppeltwirkend, Kolben 32mm, Hub 90mm
95,69 € 80,41 €
exkl. Versandkosten

Details

Information

Werkstoffe:
Kopf und Fuß: Aluminium eloxiert, Zylinderrohr: Aluminium eloxiert, Kolbenstange: 1.4305, Dichtung: PUR

Temperaturbereich:
-20 bis +80 °C

Betriebsdruck:
max. 10 bar

Ausführung:
mit Magnetkolben

Zylinderschaltertyp:
D, A

Optional:
Kolbenstange mit Außengewinde -AG

Kolbendurchmesser [mm]	16
Hub [mm]	60
Ausführung	Standard
G1 (Kolbenstangen-Innengewinde)	M 4
M (Durckluftanschluss)	M 5
Reparatursätze	NXD 16 REP
A [mm]	29
B [mm]	8
C [mm]	6
D [mm]	3,3
E	M 4
F [mm]	6,0
J [mm]	38,0
N [mm]	8,0
O [mm]	12,25
P [mm]	18
Q [mm]	8
T [mm]	6
U [mm]	3,5
Z [mm]	4,5
