Airtec NXDK 16/5. Kompaktzylinder, doppeltwirkend, Kolben 16mm, Hub 5mm

Name: Airtec NXDK 16/5. Kompaktzylinder, doppeltwirkend, Kolben 16mm, Hub 5mm
Brand: Airtec
SKU: FL-NXDK-16/5
Price: 66.009301 EUR
Availability: InStock

66,01 € 55,47 €

exkl. Versandkosten

Artikel

FL-NXDK-16/5

Hersteller-Nr.

NXDK 16/5

Kompaktzylinder, doppeltwirkend, Kolben 16mm, Hub 5mm

Zum Ende der Bildgalerie springen

Zum Anfang der Bildgalerie springen

Bilder dienen als Referenz und sind möglicherweise nicht genau, das tatsächliche Produkt kann abweichen.

Häufig zusammen gekauft

Dieser Artikel: Airtec NXDK 16/5. Kompaktzylinder, doppeltwirkend, Kolben 16mm, Hub 5mm
66,01 € 55,47 €
exkl. Versandkosten

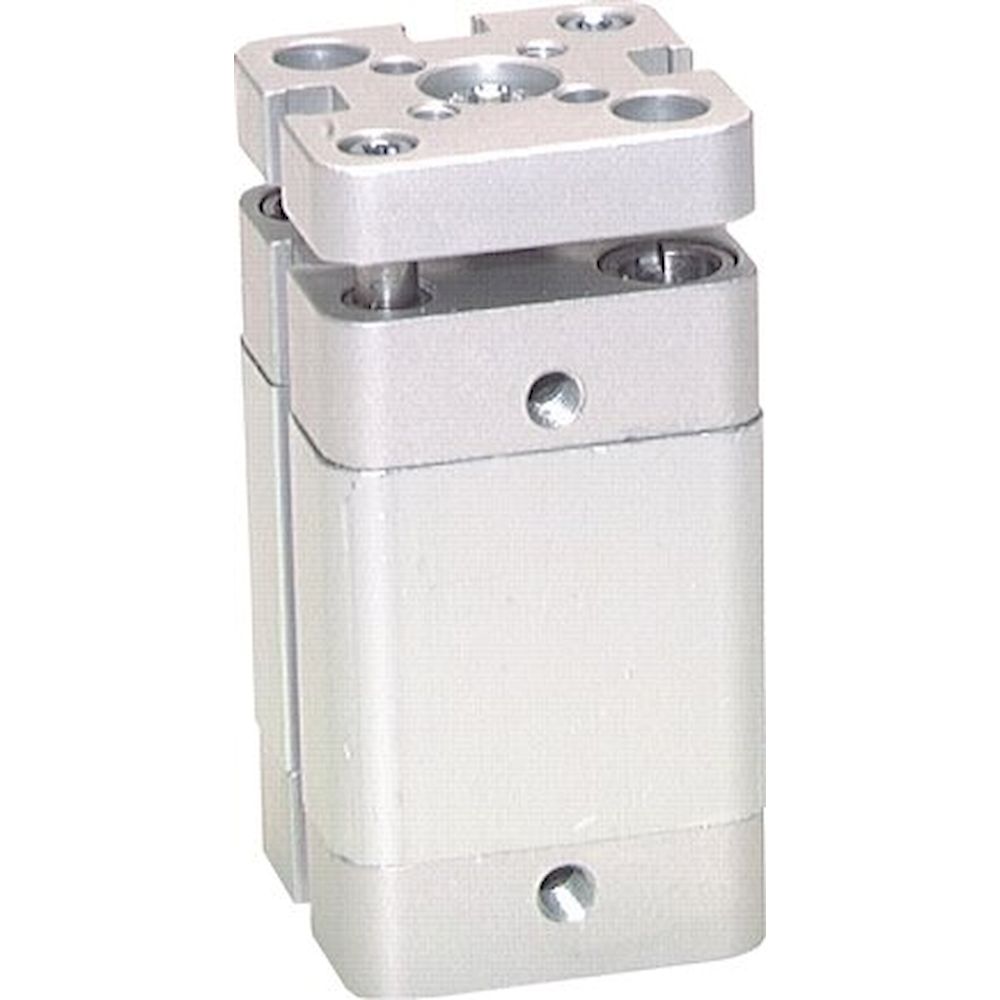

Airtec NXDA 40/80. Kompaktzylinder, doppeltwirkend, Kolben 40mm, Hub 80mm
146,69 € 123,27 €
exkl. Versandkosten

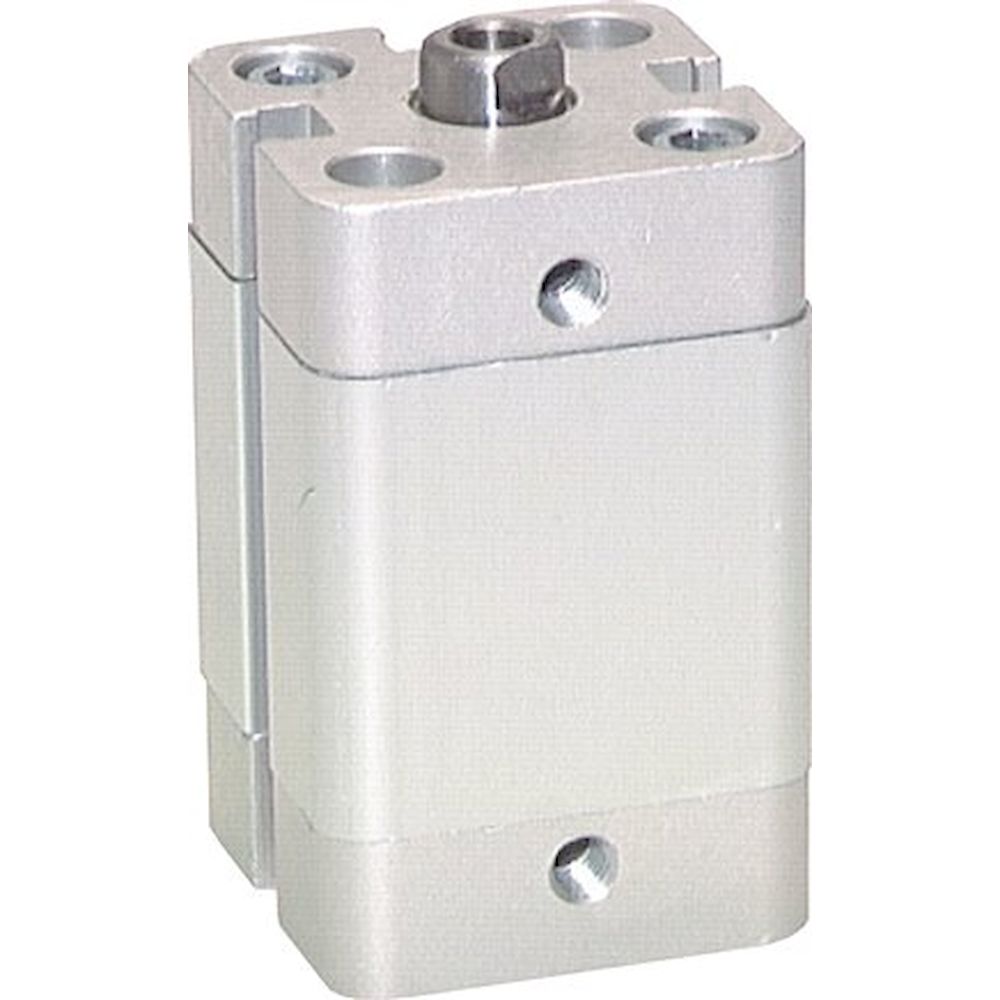

Airtec NXD 80/100. Kompaktzylinder, doppeltwirkend, Kolben 80mm, Hub 100mm
210,07 € 176,53 €
exkl. Versandkosten

Details

Information

Werkstoffe:
Kopf und Fuß: Aluminium eloxiert, Zylinderrohr: Aluminium eloxiert, Kolbenstange: 1.4305, Dichtung: PUR

Temperaturbereich:
-20 bis +80 °C

Betriebsdruck:
max. 10 bar

Ausführung:
mit Magnetkolben

Zylinderschaltertyp:
D, A

Optional:

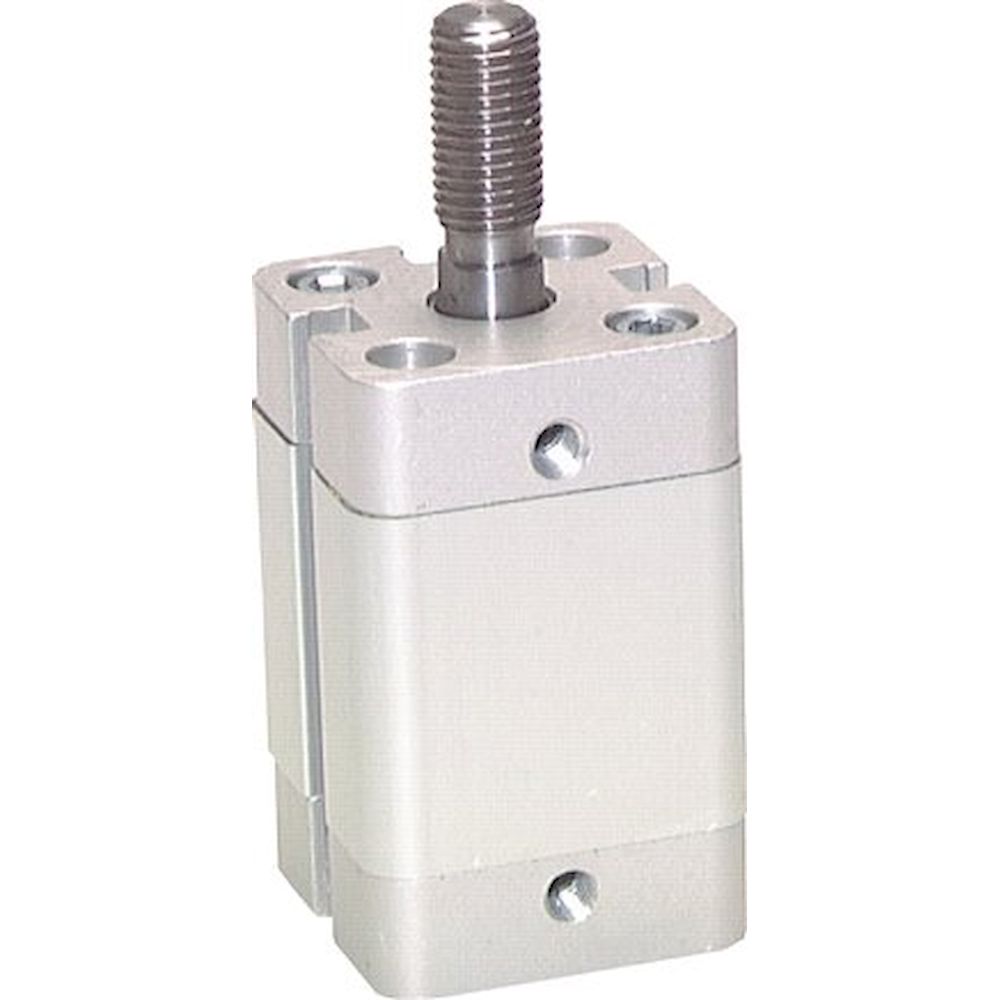

Kolbenstange mit Außengewinde -AG

Kolbendurchmesser [mm]	16
Hub [mm]	5
Ausführung	durchgehende Kolbenstange
G1 (Kolbenstangen-Innengewinde)	M 4
M (Durckluftanschluss)	M 5
Reparatursätze	NXD 16 REP
A [mm]	29
B [mm]	8
C [mm]	6
D [mm]	3,3
E	M 4
F [mm]	6,0
J [mm]	38,0
N [mm]	8,0
O [mm]	12,25
P [mm]	18
Q [mm]	8
T [mm]	6
U [mm]	3,5
Z [mm]	4,5
