Airtec NXDA 32/15. Kompaktzylinder, doppeltwirkend, Kolben 32mm, Hub 15mm

Name: Airtec NXDA 32/15. Kompaktzylinder, doppeltwirkend, Kolben 32mm, Hub 15mm
Brand: Airtec
SKU: FL-NXDA-32/15
Price: 108.789801 EUR
Availability: InStock

108,79 € 91,42 €

exkl. Versandkosten

Artikel

FL-NXDA-32/15

Hersteller-Nr.

NXDA 32/15

Kompaktzylinder, doppeltwirkend, Kolben 32mm, Hub 15mm

Zum Ende der Bildgalerie springen

Zum Anfang der Bildgalerie springen

Bilder dienen als Referenz und sind möglicherweise nicht genau, das tatsächliche Produkt kann abweichen.

Häufig zusammen gekauft

Dieser Artikel: Airtec NXDA 32/15. Kompaktzylinder, doppeltwirkend, Kolben 32mm, Hub 15mm
108,79 € 91,42 €
exkl. Versandkosten

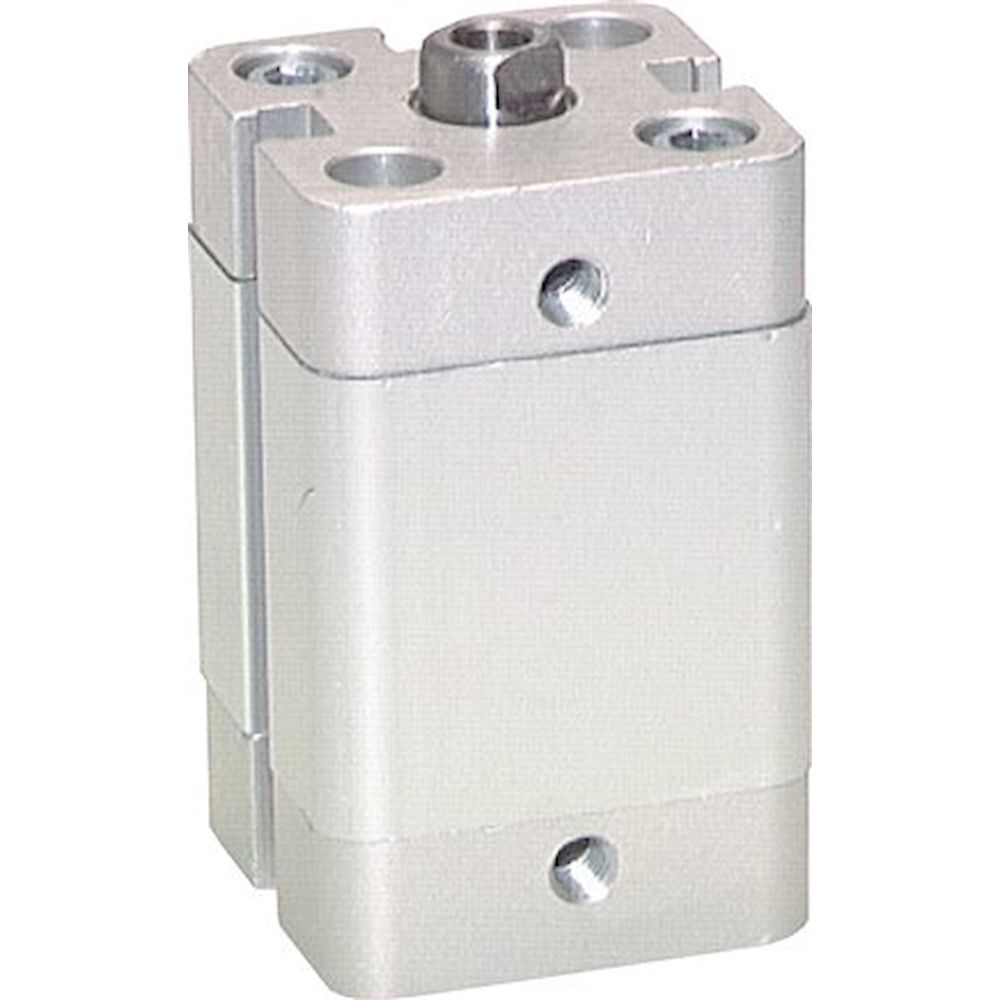

Airtec NXDK 25/40. Kompaktzylinder, doppeltwirkend, Kolben 25mm, Hub 40mm
84,56 € 71,06 €
exkl. Versandkosten

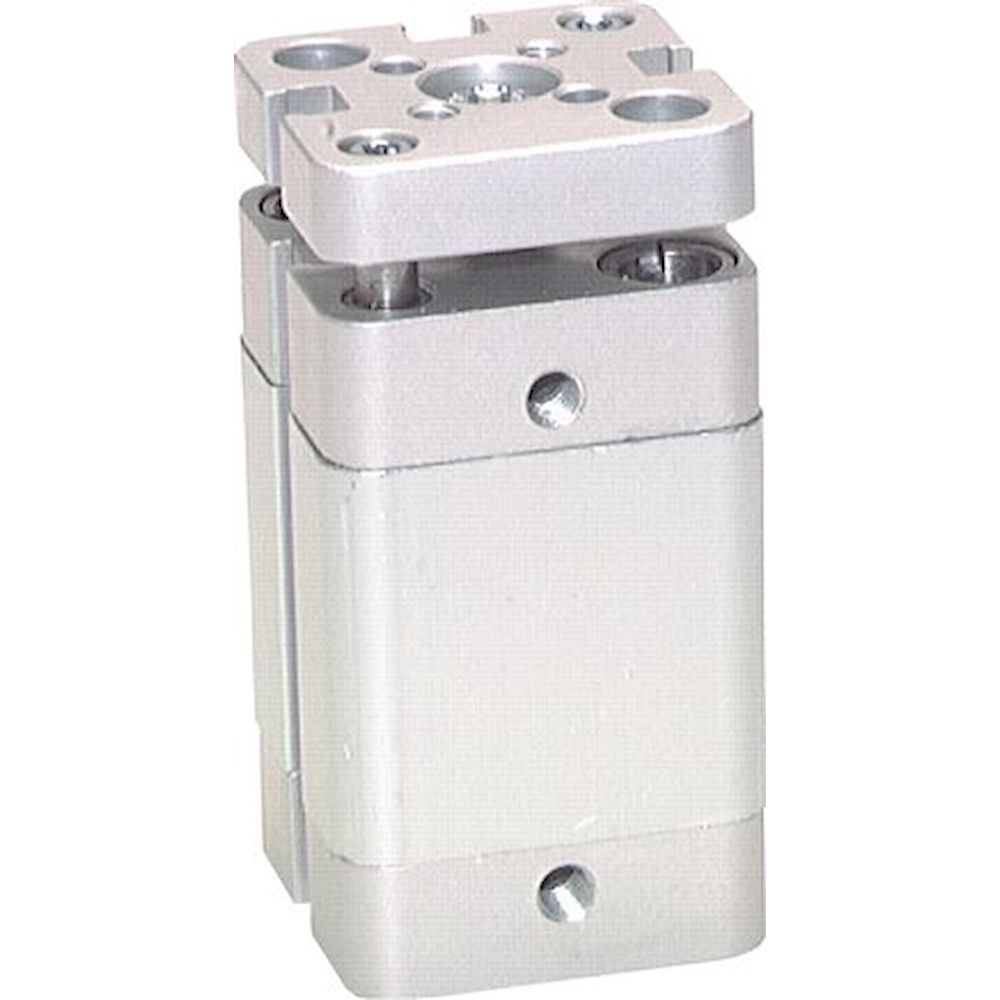

Airtec NXDA 100/40. Kompaktzylinder, doppeltwirkend, Kolben 100mm, Hub 40mm
336,02 € 282,37 €
exkl. Versandkosten

Details

Information

Werkstoffe:
Kopf und Fuß: Aluminium eloxiert, Zylinderrohr: Aluminium eloxiert, Kolbenstange: 1.4305, Dichtung: PUR

Temperaturbereich:
-20 bis +80 °C

Betriebsdruck:
max. 10 bar

Ausführung:
mit Magnetkolben

Zylinderschaltertyp:
D, A

Optional:
Kolbenstange mit Außengewinde -AG

Kolbendurchmesser [mm]	32
Hub [mm]	15
Ausführung	verdrehgesicherte Kolbenstange
M (Durckluftanschluss)	G 1/8"
Reparatursätze	NXD 32 REP
A [mm]	50
B [mm]	12
C [mm]	6
D [mm]	5,2
E	M 6
F [mm]	9,0
G [mm]	17
H [mm]	8
I	M 5
J [mm]	44,5
K [mm]	5
L [mm]	4
N [mm]	8,0
O [mm]	14,50
P [mm]	32
R [mm]	28
S [mm]	19,8
T [mm]	10
U [mm]	5,5
W [mm]	6,5
X [mm]	2,5
Y [mm]	10
Z [mm]	6,0
