Festo 8041855. Zahnriemenachse ELGA-TB-KF-70-800-0H
1.922,24 €
1.615,33 €
exkl. Versandkosten
Artikel
FES-8041855
Hersteller-Nr.
ELGA-TB-KF-70-800-0H
Zahnriemenachse
Bilder dienen als Referenz und sind möglicherweise nicht genau, das tatsächliche Produkt kann abweichen.
Häufig zusammen gekauft
-
Dieser Artikel:
1.922,24 € 1.615,33 €exkl. Versandkosten
-
Festo 8041838. Spindelachse ELGA-BS-KF-120-300-0H-10P-ML
3.146,81 € 2.644,38 €exkl. Versandkosten
-
Festo 8041822. Spindelachse ELGA-BS-KF-80-100-0H-10P-ML
2.070,80 € 1.740,17 €exkl. Versandkosten
| Antriebsritzel Wirkdurchmesser | 28.65 mm |
| Arbeitshub | 800 mm |
| Baugröße | 70 |
| Hubreserve | 0 mm |
| Zahnriemen-Dehnung | 0.213 % |
| Zahnriemen-Teilung | 3 mm |
| Einbaulage | beliebig |
| Führung | Kugelumlaufführung |
| Konstruktiver Aufbau | Elektromechanische Linearachse mit Zahnriemen |
| Motorart | Schrittmotor Servomotor |
| Messprinzip Wegmesssystem | inkremental |
| Max. Beschleunigung | 50 m/s² |
| Max. Geschwindigkeit | 5 m/s |
| Wiederholgenauigkeit | ±0,08 mm |
| Einschaltdauer | 100% |
| LABS-Konformität | VDMA24364-Zone III |
| Schutzart | IP40 |
| Umgebungstemperatur | -10 °C ... 60 °C |
| Flächenmomente 2. Grades Iy | 146050 mm⁴ |
| Flächenmomente 2. Grades Iz | 459290 mm⁴ |
| Max. Antriebsmoment | 5.02 Nm |
| Max. Kraft Fy | 1500 N |
| Max. Kraft Fz | 1850 N |
| Max. Leerlauf- Verschiebewiderstand | 41.9 N |
| Max. Moment Mx | 16 Nm |
| Max. Moment My | 132 Nm |
| Max. Moment Mz | 132 Nm |
| Max. Vorschubkraft Fx | 350 N |
| Leerlaufantriebsmoment | 0.6 Nm |
| Torsionsträgheitsmoment It | 103880 mm⁴ |
| Massenträgheitsmoment JH pro Meter Hub | 0.19 kgcm² |
| Massenträgheitsmoment JL pro kg Nutzlast | 2.05 kgcm² |
| Massenträgheitsmoment JO | 2.43 kgcm² |
| Massenträgheitsmoment JW für Zusatzschlitten | 1.86 kgcm² |
| Vorschubkonstante | 90 mm/U |
| Schmierintervall laufstreckenabhängig | 1000 km |
| Gewicht Schlitten | 900 g |
| Gewicht Zusatzschlitten | 740 g |
| Grundgewicht bei 0 mm Hub | 2970 g |
| Gewichtszuschlag pro 10 mm Hub | 39 g |
| Werkstoff Profil | Aluminium-Knetlegierung eloxiert |
| Werkstoff-Hinweis | RoHS konform |
| Werkstoff Abdeckband | rostfreier Edelbandstahl |
| Werkstoff Antriebsdeckel | Aluminium-Knetlegierung eloxiert |
| Werkstoff Führung Schlitten | Edelstahl |
| Werkstoff Führungsschiene | Edelstahl |
| Werkstoff Riemenscheiben | hochlegierter Stahl rostfrei |
| Werkstoff Schlitten | Aluminium-Knetlegierung eloxiert |
| Werkstoff Zahnriemenklemmkörper | Edelstahlguss |
| Werkstoff Zahnriemen | Polychloroprene mit Glascord und Nylonüberzug |
| Hersteller-Nr. | ELGA-TB-KF-70-800-0H |
|---|---|
| Hersteller | Festo |
| GPSR manufacturer information | Festo Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com |
| EAN | 4052568286552 |
| Gewicht | 6.000000 |
| Zolltarifnummer | 84799070 |
| Artikel-Authentizität | Originalprodukt |
| Artikelzustand | Neu |
Download
Kunden, die diesen Artikel gekauft haben, auch gekauft

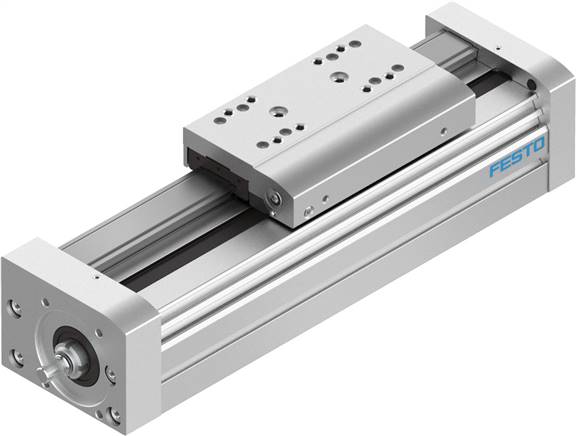

Festo 3013582. Spindelachse EGC-120-500-BS-25P-KF-0H-ML-GK
