Festo 8041869. Zahnriemenachse ELGA-TB-KF-120-1200-0H
3.626,92 €
3.047,83 €
exkl. Versandkosten
Artikel
FES-8041869
Hersteller-Nr.
ELGA-TB-KF-120-1200-0H
Zahnriemenachse
Bilder dienen als Referenz und sind möglicherweise nicht genau, das tatsächliche Produkt kann abweichen.
Häufig zusammen gekauft
-
Dieser Artikel:
3.626,92 € 3.047,83 €exkl. Versandkosten
-
Festo 8041828. Spindelachse ELGA-BS-KF-80-800-0H-10P-ML
2.806,42 € 2.358,34 €exkl. Versandkosten
-
Festo 8083773. Zahnriemenachse ELGR-TB-35-400-0H
559,35 € 470,04 €exkl. Versandkosten
| Antriebsritzel Wirkdurchmesser | 52.52 mm |
| Arbeitshub | 1200 mm |
| Baugröße | 120 |
| Hubreserve | 0 mm |
| Zahnriemen-Dehnung | 0.21 % |
| Zahnriemen-Teilung | 5 mm |
| Einbaulage | beliebig |
| Führung | Kugelumlaufführung |
| Konstruktiver Aufbau | Elektromechanische Linearachse mit Zahnriemen |
| Motorart | Schrittmotor Servomotor |
| Messprinzip Wegmesssystem | inkremental |
| Max. Beschleunigung | 50 m/s² |
| Max. Geschwindigkeit | 5 m/s |
| Wiederholgenauigkeit | ±0,08 mm |
| Einschaltdauer | 100% |
| LABS-Konformität | VDMA24364-Zone III |
| Schutzart | IP40 |
| Umgebungstemperatur | -10 °C ... 60 °C |
| Flächenmomente 2. Grades Iy | 1264580 mm⁴ |
| Flächenmomente 2. Grades Iz | 4365790 mm⁴ |
| Max. Antriebsmoment | 34.1 Nm |
| Max. Kraft Fy | 5500 N |
| Max. Kraft Fz | 6890 N |
| Max. Leerlauf- Verschiebewiderstand | 76.2 N |
| Max. Moment Mx | 104 Nm |
| Max. Moment My | 680 Nm |
| Max. Moment Mz | 680 Nm |
| Max. Vorschubkraft Fx | 1300 N |
| Leerlaufantriebsmoment | 2.8 Nm |
| Torsionsträgheitsmoment It | 435680 mm⁴ |
| Massenträgheitsmoment JH pro Meter Hub | 2.15 kgcm² |
| Massenträgheitsmoment JL pro kg Nutzlast | 6.9 kgcm² |
| Massenträgheitsmoment JO | 40.99 kgcm² |
| Massenträgheitsmoment JW für Zusatzschlitten | 28.91 kgcm² |
| Vorschubkonstante | 165 mm/U |
| Schmierintervall laufstreckenabhängig | 1000 km |
| Gewicht Schlitten | 4190 g |
| Gewicht Zusatzschlitten | 3240 g |
| Grundgewicht bei 0 mm Hub | 15680 g |
| Gewichtszuschlag pro 10 mm Hub | 106 g |
| Werkstoff Profil | Aluminium-Knetlegierung eloxiert |
| Werkstoff-Hinweis | RoHS konform |
| Werkstoff Abdeckband | rostfreier Edelbandstahl |
| Werkstoff Antriebsdeckel | Aluminium-Knetlegierung eloxiert |
| Werkstoff Führung Schlitten | Vergütungsstahl |
| Werkstoff Führungsschiene | Vergütungsstahl Corrotect beschichtet |
| Werkstoff Riemenscheiben | hochlegierter Stahl rostfrei |
| Werkstoff Schlitten | Aluminium-Knetlegierung eloxiert |
| Werkstoff Zahnriemenklemmkörper | Edelstahlguss |
| Werkstoff Zahnriemen | Polychloroprene mit Glascord und Nylonüberzug |
| Hersteller-Nr. | ELGA-TB-KF-120-1200-0H |
|---|---|
| Hersteller | Festo |
| GPSR manufacturer information | Festo Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com |
| EAN | 4052568286699 |
| Gewicht | 0.100000 |
| Zolltarifnummer | 84799070 |
| Artikel-Authentizität | Originalprodukt |
| Artikelzustand | Neu |
Download
Kunden, die diesen Artikel gekauft haben, auch gekauft

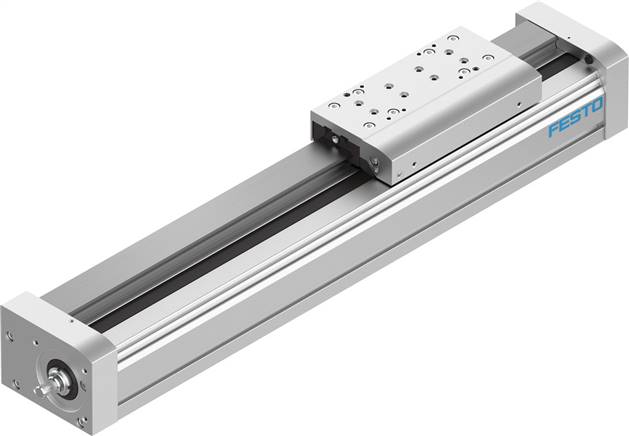

Festo 3013574. Spindelachse EGC-120-400-BS-10P-KF-0H-ML-GK
