Führungszylinder, mit Kugelbuchse, Kolben 20mm,Hub 20mm
Hersteller-Nr.
ZDFM 20/20 K
Führungszylinder, mit Kugelbuchse, Kolben 20mm,Hub 20mm
Häufig zusammen gekauft
-
Dieser Artikel:
474,16 €
398,45 €
-
Führungszylinder, mit Gleitlager, Kolben 16mm,Hub 30mm
330,62 €
277,83 €
-

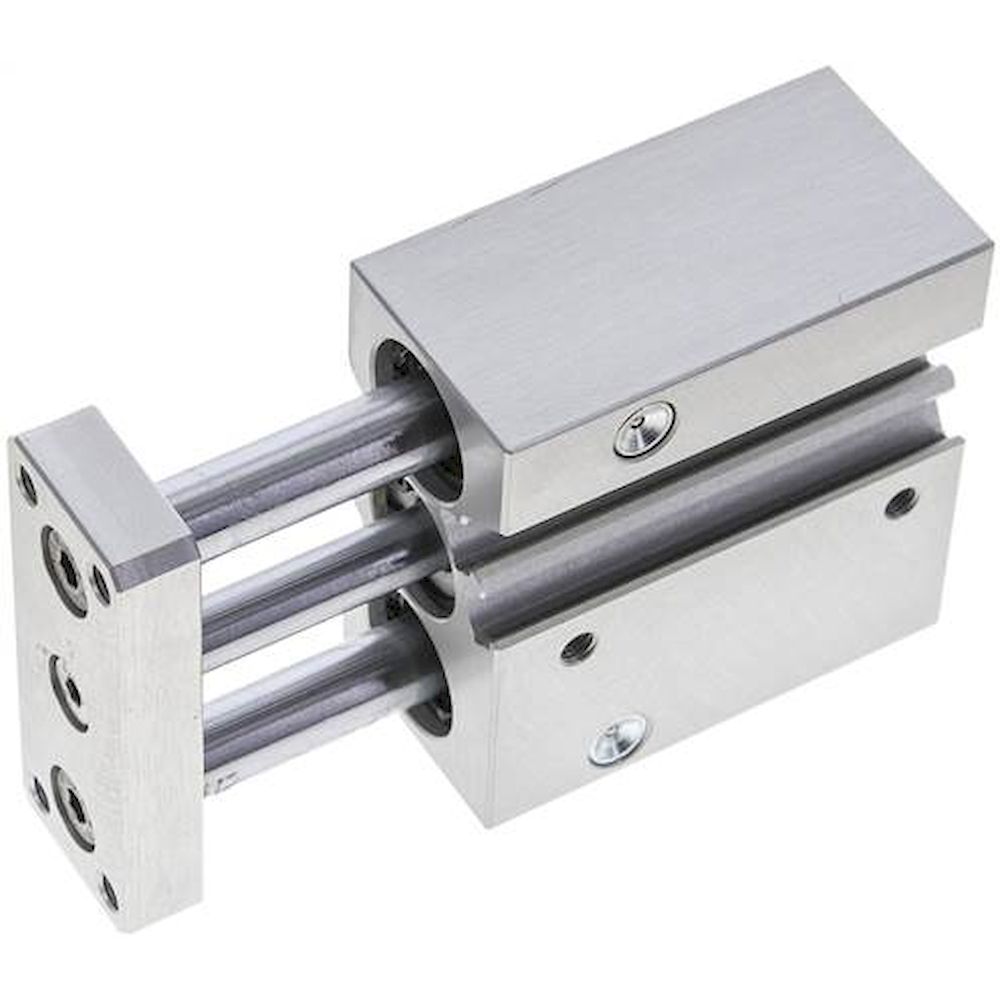

Führungszylinder, mit Kugelbuchse, Kolben 16mm,Hub 30mm
439,60 €
369,41 €
Werkstoffe:
Körper und Platte: Aluminium eloxiert, Führungsstangen: Stahl hart verchromt, Kolbenstange: Stahl hart verchromt, Kolben: Aluminium, Dichtung: NBR / PUR
Temperaturbereich:
-20 bis +80 °C
Betriebsdruck:
max. 10 bar
Ausführung:
mit Magnetkolben
Zylinderschaltertyp:
D, A
Vorteile:
•ideal zum Aufnehmen großer seitlicher Lasten,
•zahlreiche Befestigungsmöglichkeiten
| Kolbendurchmesser [mm] | 20 |
| Hub [mm] | 20 |
| Ausführung | mit Kugelbuchse |
| F (Druckluftanschluss) | G 1/8" |
| Reparatursätze | ZDFM 20 REP |
| zulässige Querkraft [N] | 56 |
| zulässiges Drehmoment an der Endplatte [Nm] | 1,28 |
| A [mm] | 10 |
| B [mm] | 0 |
| C [mm] | 10 |
| D [mm] | 10 |
| E1 [mm] | 60 |
| E2 [mm] | 18 |
| F1 [mm] | 11,0 |
| F2 [mm] | 9 |
| F3 [mm] | 8 |
| G1 [mm] | 72 |
| G2 [mm] | 29 |
| H [mm] | 52 |
| H1 [mm] | 46 |
| L1 [mm] | 37,0 |
| L2 [mm] | 49,0 |
| L3 [mm] | 49,0 |
| M1 [mm] | 74 |
| M2 [mm] | 36 |
| N [mm] | 26 |
| N1 [mm] | 17 |
| N2 [mm] | 19 |
| O1 [mm] | 13 |
| O2 [mm] | 10 |
| O3 [mm] | 64 |
| P1 | M 5 |
| Q [mm] | 20 |
| R [mm] | 8,0 |
| T1 [mm] | 2,5 |
| T2 [mm] | 4,5 |
Weitere Informationen
| Hersteller-Nr. |
ZDFM 20/20 K |
| Hersteller |
Fluidics equipment |
| EAN |
4050571810214 |
| Gewicht |
48.000000 |
| Zolltarifnummer |
84123100 |
| Artikel-Authentizität |
Originalprodukt |
| Artikelzustand |
Neu |
