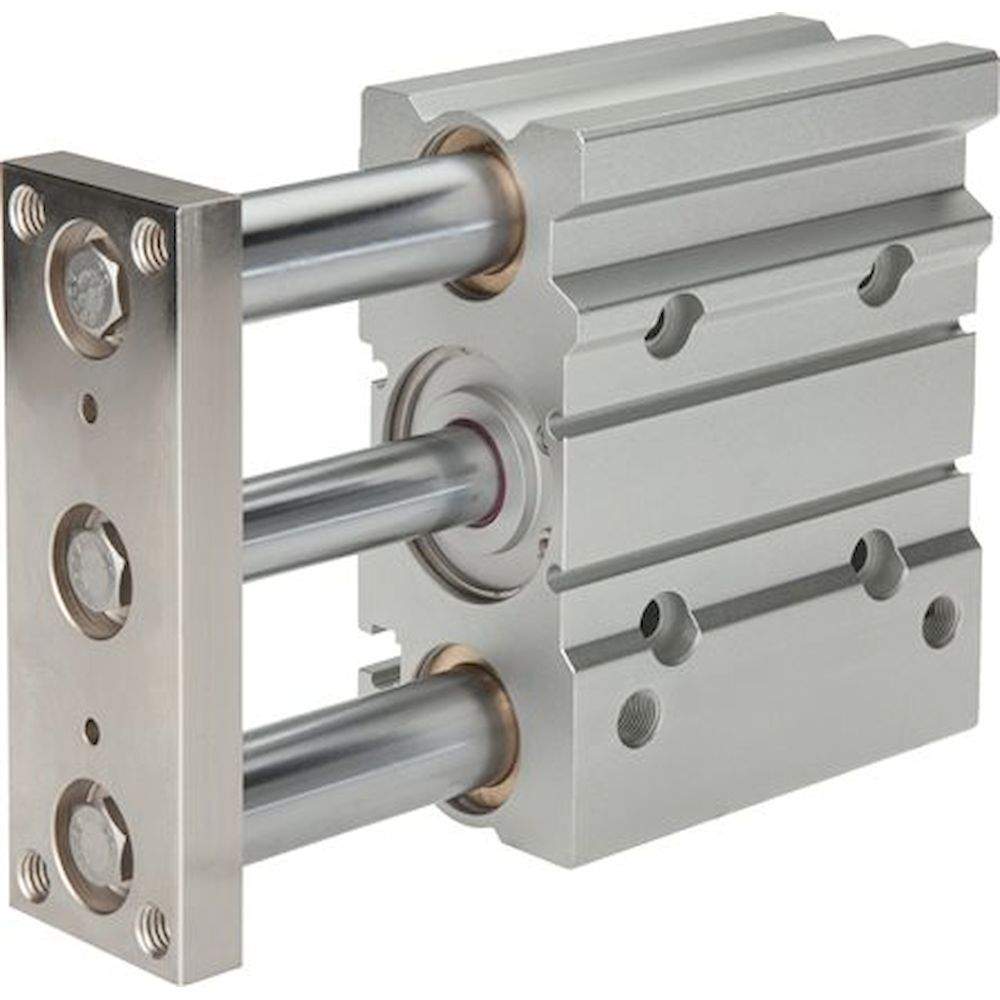

Führungszylinder, mit Gleitlager, Kolben 32mm,Hub 100mm

Name: Führungszylinder, mit Gleitlager, Kolben 32mm,Hub 100mm
Brand: Fluidics equipment
SKU: FL-045881
Price: 691.199601 EUR
Availability: InStock

691,20 € 580,84 €

exkl. Versandkosten

Artikel

FL-045881

Hersteller: Fluidics equipment

Hersteller-Nr.

ZDFM 32/100 G

Führungszylinder, mit Gleitlager, Kolben 32mm,Hub 100mm

Zum Ende der Bildgalerie springen

Zum Anfang der Bildgalerie springen

Bilder dienen als Referenz und sind möglicherweise nicht genau, das tatsächliche Produkt kann abweichen.

Häufig zusammen gekauft

Dieser Artikel: Führungszylinder, mit Gleitlager, Kolben 32mm,Hub 100mm
691,20 € 580,84 €
exkl. Versandkosten
EMC SGM 20/30. Führungszylinder, mit Gleitlager, Kolben 20mm,Hub 30mm
115,75 € 97,27 €
exkl. Versandkosten
EMC SGM 63/50. Führungszylinder, mit Gleitlager, Kolben 63mm,Hub 50mm
280,34 € 235,58 €
exkl. Versandkosten

Details

Information

Werkstoffe:
Körper und Platte: Aluminium eloxiert, Führungsstangen: Stahl hart verchromt, Kolbenstange: Stahl hart verchromt, Kolben: Aluminium, Dichtung: NBR / PUR

Temperaturbereich:
-20 bis +80 °C

Betriebsdruck:
max. 10 bar

Ausführung:
mit Magnetkolben

Zylinderschaltertyp:
D, A

Vorteile:
•ideal zum Aufnehmen großer seitlicher Lasten,
•zahlreiche Befestigungsmöglichkeiten

Kolbendurchmesser [mm]	32
Hub [mm]	100
Ausführung	mit Gleitlager
F (Druckluftanschluss)	G 1/8"
Reparatursätze	ZDFM 32 REP
zulässige Querkraft [N]	109
zulässiges Drehmoment an der Endplatte [Nm]	1,97
A [mm]	10
B [mm]	24,0
C [mm]	20
D [mm]	16
E1 [mm]	96
E2 [mm]	30
E3 [mm]	32,5
F1 [mm]	12,5
F2 [mm]	9
F3 [mm]	14
G1 [mm]	112
G2 [mm]	48
H [mm]	80
H1 [mm]	80
L1 [mm]	37,5
L2 [mm]	49,5
L3 [mm]	73,5
M1 [mm]	114
M2 [mm]	51
N [mm]	38
O1 [mm]	16
O2 [mm]	5
O3 [mm]	100
P1	M 8
P2	M 6
Q [mm]	20
R [mm]	11,0
T1 [mm]	1,5
T2 [mm]	1,5

Weitere Informationen
Hersteller-Nr.	ZDFM 32/100 G
Hersteller	Fluidics equipment
EAN	4050571810504
Gewicht	27.000000
Zolltarifnummer	84123100
Artikel-Authentizität	Originalprodukt
Artikelzustand	Neu
