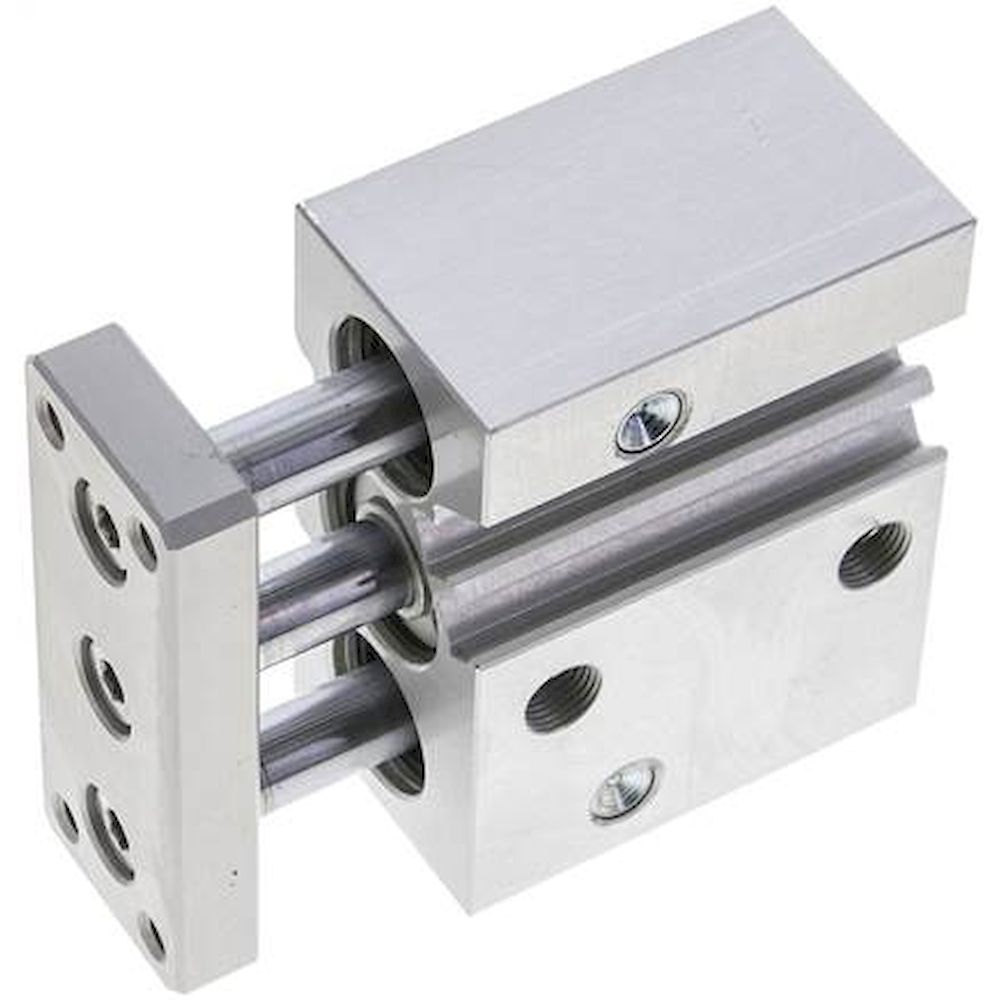

Führungszylinder, mit Gleitlager, Kolben 16mm,Hub 75mm
365,28 €
306,96 €
exkl. Versandkosten
Artikel
FL-142775
Hersteller-Nr.
ZDFM 16/75 G
Führungszylinder, mit Gleitlager, Kolben 16mm,Hub 75mm
Bilder dienen als Referenz und sind möglicherweise nicht genau, das tatsächliche Produkt kann abweichen.
Häufig zusammen gekauft
-
Dieser Artikel:
365,28 € 306,96 €exkl. Versandkosten
-
EMC SGM 12/25. Führungszylinder, mit Gleitlager, Kolben 12mm,Hub 25mm
92,28 € 77,55 €exkl. Versandkosten
-
EMC SGM 50/175. Führungszylinder, mit Gleitlager, Kolben 50mm,Hub 175mm
340,65 € 286,26 €exkl. Versandkosten
Werkstoffe:
Körper und Platte: Aluminium eloxiert, Führungsstangen: Stahl hart verchromt, Kolbenstange: Stahl hart verchromt, Kolben: Aluminium, Dichtung: NBR / PUR
Temperaturbereich:
-20 bis +80 °C
Betriebsdruck:
max. 10 bar
Ausführung:
mit Magnetkolben
Zylinderschaltertyp:
D, A
Vorteile:
•ideal zum Aufnehmen großer seitlicher Lasten,
•zahlreiche Befestigungsmöglichkeiten
Körper und Platte: Aluminium eloxiert, Führungsstangen: Stahl hart verchromt, Kolbenstange: Stahl hart verchromt, Kolben: Aluminium, Dichtung: NBR / PUR
Temperaturbereich:
-20 bis +80 °C
Betriebsdruck:
max. 10 bar
Ausführung:
mit Magnetkolben
Zylinderschaltertyp:
D, A
Vorteile:
•ideal zum Aufnehmen großer seitlicher Lasten,
•zahlreiche Befestigungsmöglichkeiten
| Kolbendurchmesser [mm] | 16 |
| Hub [mm] | 75 |
| Ausführung | mit Gleitlager |
| F (Druckluftanschluss) | M 5 |
| Reparatursätze | ZDFM 16 REP |
| zulässige Querkraft [N] | 16 |
| zulässiges Drehmoment an der Endplatte [Nm] | 0,24 |
| A [mm] | 10 |
| B [mm] | 28,5 |
| C [mm] | 10 |
| D [mm] | 8 |
| E1 [mm] | 52 |
| E2 [mm] | 16 |
| F1 [mm] | 10,5 |
| F2 [mm] | 9 |
| F3 [mm] | 6 |
| G1 [mm] | 62 |
| G2 [mm] | 25 |
| H [mm] | 42 |
| H1 [mm] | 40 |
| L1 [mm] | 33,0 |
| L2 [mm] | 46,0 |
| L3 [mm] | 74,5 |
| M1 [mm] | 64 |
| M2 [mm] | 33 |
| N [mm] | 22 |
| N1 [mm] | 15 |
| N2 [mm] | 18 |
| O1 [mm] | 13 |
| O2 [mm] | 7 |
| O3 [mm] | 54 |
| P1 | M 5 |
| Q [mm] | 20 |
| R [mm] | 8,0 |
| T1 [mm] | 2,5 |
| T2 [mm] | 5,5 |
| Hersteller-Nr. | ZDFM 16/75 G |
|---|---|
| Hersteller | Fluidics equipment |
| EAN | 4050571810122 |
| Gewicht | 8.000000 |
| Zolltarifnummer | 84123100 |
| Artikel-Authentizität | Originalprodukt |
| Artikelzustand | Neu |
Kunden, die diesen Artikel gekauft haben, auch gekauft
EMC SGM 25/20. Führungszylinder, mit Gleitlager, Kolben 25mm,Hub 20mm
135,35 €
113,74 €
exkl. Versandkosten

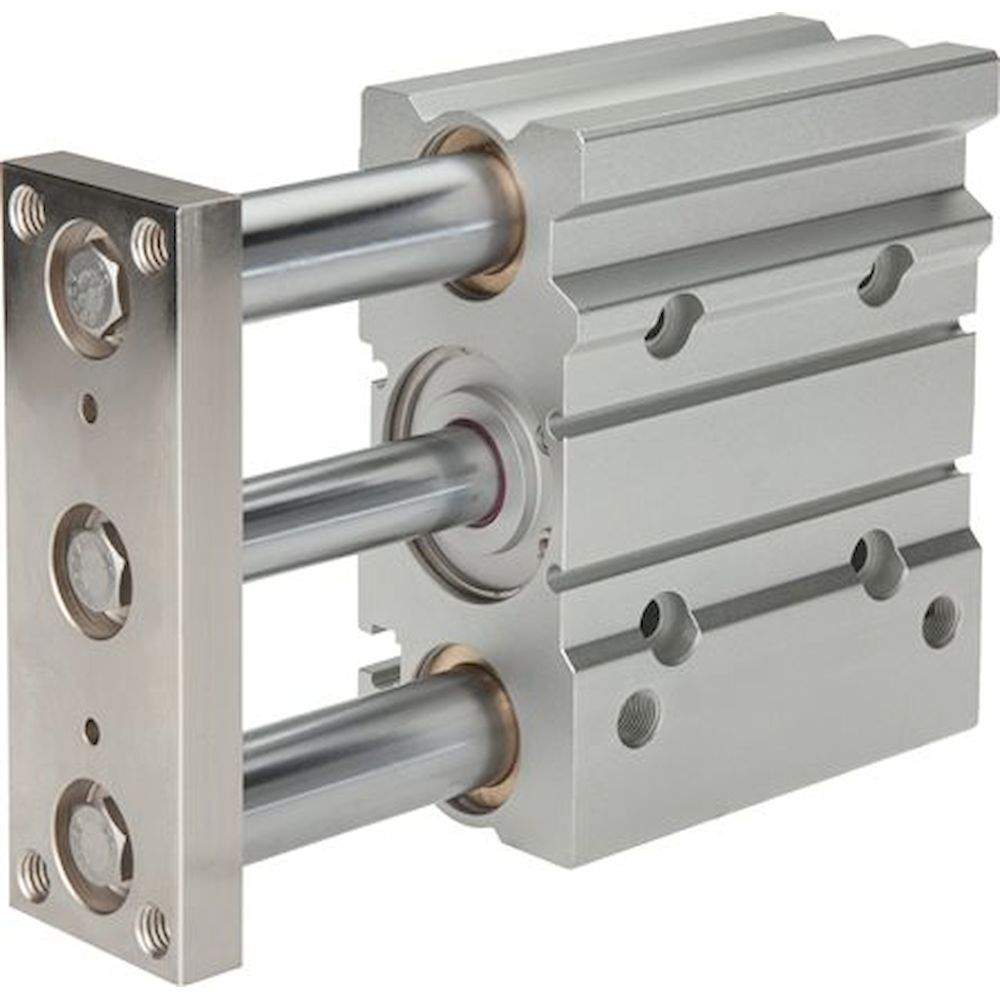

EMC SGM 50/150. Führungszylinder, mit Gleitlager, Kolben 50mm,Hub 150mm
