Führungszylinder, mit Kugelbuchse, Kolben 100mm,Hub 25mm
Hersteller-Nr.
ZDFM 100/25 K
Führungszylinder, mit Kugelbuchse, Kolben 100mm,Hub 25mm
Häufig zusammen gekauft
-
Dieser Artikel:
1.339,67 €
1.125,77 €
-
EMC SGM 16/20. Führungszylinder, mit Gleitlager, Kolben 16mm,Hub 20mm
99,04 €
83,23 €
-

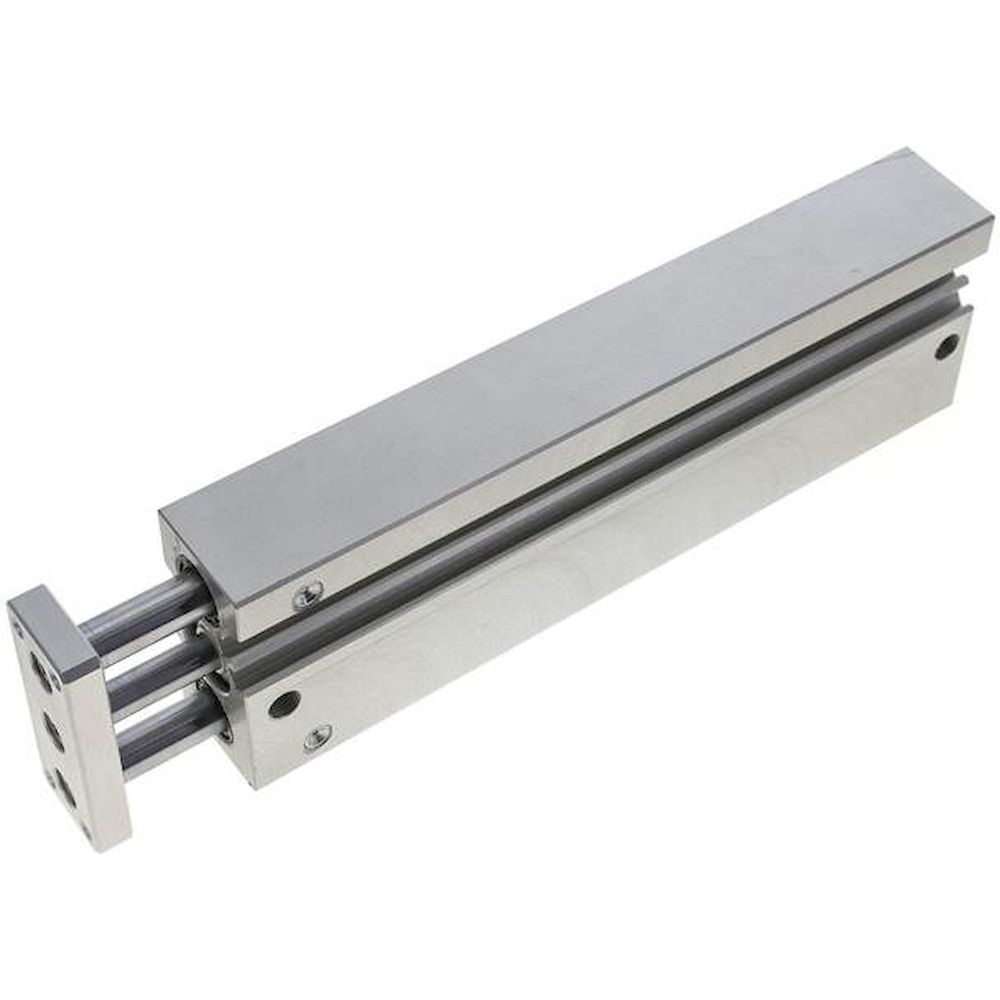

Führungszylinder, mit Gleitlager, Kolben 20mm,Hub 200mm
949,93 €
798,26 €
Werkstoffe:
Körper und Platte: Aluminium eloxiert, Führungsstangen: Stahl hart verchromt, Kolbenstange: Stahl hart verchromt, Kolben: Aluminium, Dichtung: NBR / PUR
Temperaturbereich:
-20 bis +80 °C
Betriebsdruck:
max. 10 bar
Ausführung:
mit Magnetkolben
Zylinderschaltertyp:
D, A
Vorteile:
•ideal zum Aufnehmen großer seitlicher Lasten,
•zahlreiche Befestigungsmöglichkeiten
| Kolbendurchmesser [mm] | 100 |
| Hub [mm] | 25 |
| Ausführung | mit Kugelbuchse |
| F (Druckluftanschluss) | G 1/4" |
| Reparatursätze | ZDFM 100 REP |
| zulässige Querkraft [N] | 471 |
| zulässiges Drehmoment an der Endplatte [Nm] | 21,56 |
| A [mm] | 16 |
| B [mm] | 21,0 |
| C [mm] | 30 |
| D [mm] | 32 |
| E1 [mm] | 190 |
| E2 [mm] | 80 |
| E3 [mm] | 89,0 |
| F1 [mm] | 21,0 |
| F2 [mm] | 19 |
| F3 [mm] | 40 |
| G1 [mm] | 221 |
| G2 [mm] | 108 |
| H [mm] | 170 |
| H1 [mm] | 170 |
| L1 [mm] | 66,0 |
| L2 [mm] | 84,0 |
| L3 [mm] | 105,0 |
| M1 [mm] | 224 |
| M2 [mm] | 112 |
| N [mm] | 62 |
| O1 [mm] | 25 |
| O2 [mm] | 15 |
| O3 [mm] | 200 |
| P1 | M 14 |
| P2 | M 10 |
| Q [mm] | 35 |
| R [mm] | 21,0 |
| T1 [mm] | 2,0 |
| T2 [mm] | 2,0 |
Weitere Informationen
| Hersteller-Nr. |
ZDFM 100/25 K |
| Hersteller |
Fluidics equipment |
| EAN |
4050571809966 |
| Gewicht |
7.000000 |
| Zolltarifnummer |
84123100 |
| Artikel-Authentizität |
Originalprodukt |
| Artikelzustand |
Neu |
