EMC EXH 20/60. Kompaktschlitten, Kolben 20mm,Hub 60mm
256,59 €
215,62 €
exkl. Versandkosten
Artikel
FL-EXH-20/60
Hersteller-Nr.
EXH 20/60
Kompaktschlitten, Kolben 20mm,Hub 60mm

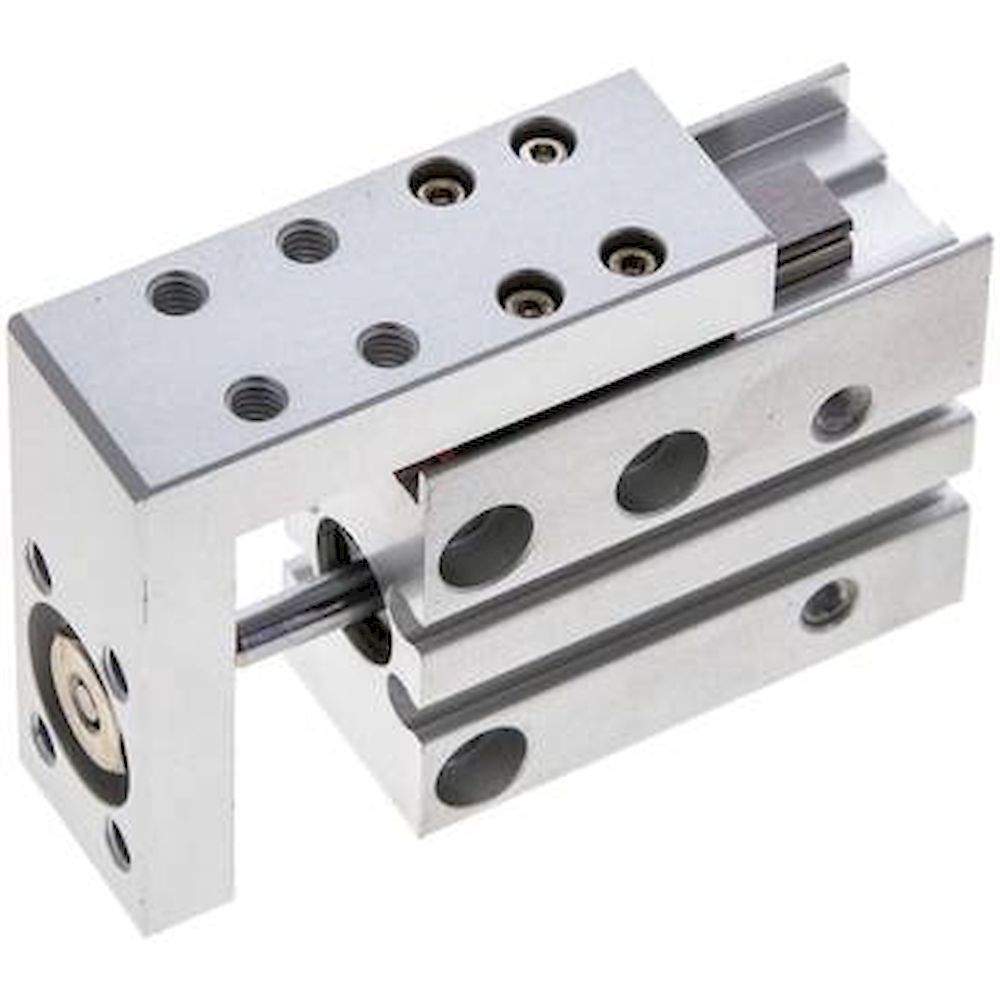

Bilder dienen als Referenz und sind möglicherweise nicht genau, das tatsächliche Produkt kann abweichen.
Häufig zusammen gekauft
-
Dieser Artikel:
256,59 € 215,62 €exkl. Versandkosten
-
EMC EXH 20/5. Kompaktschlitten, Kolben 20mm,Hub 5mm
197,37 € 165,86 €exkl. Versandkosten
-
EMC EXH 16/50. Kompaktschlitten, Kolben 16mm,Hub 50mm
217,12 € 182,45 €exkl. Versandkosten
Werkstoffe:
Körper und Platte: Aluminium eloxiert, Kolbenstange: Stahl hartverchromt, Kolben: Aluminium, Dichtungen: NBR / PUR
Temperaturbereich:
-10 bis +70 °C
Betriebsdruck:
max. 7 bar
Zulässige kinetische Energie:
Ø 6: 12,5 mJ, Ø 10: 25 mJ, Ø 16: 50 mJ, Ø 20: 100mJ
Ausführung:
mit Magnetkolben
Zylinderschaltertyp:
D
Vorteile:
•hohe Steifigkeit,
•Druckluftanschluss von drei Seiten möglich,
•zahlreiche Befestigungsmöglichkeiten,
•Haupteinbaumaße identisch mit SMC Serie MXH
Körper und Platte: Aluminium eloxiert, Kolbenstange: Stahl hartverchromt, Kolben: Aluminium, Dichtungen: NBR / PUR
Temperaturbereich:
-10 bis +70 °C
Betriebsdruck:
max. 7 bar
Zulässige kinetische Energie:
Ø 6: 12,5 mJ, Ø 10: 25 mJ, Ø 16: 50 mJ, Ø 20: 100mJ
Ausführung:
mit Magnetkolben
Zylinderschaltertyp:
D
Vorteile:
•hohe Steifigkeit,
•Druckluftanschluss von drei Seiten möglich,
•zahlreiche Befestigungsmöglichkeiten,
•Haupteinbaumaße identisch mit SMC Serie MXH
| Kolbendurchmesser [mm] | 20 |
| Hub [mm] | 60 |
| Ausführung | Kompaktschlitten |
| P (Druckluftanschluss) | M 5 |
| Reparatursätze | EXH 20 REP |
| A [mm] | 10 |
| B [mm] | 15 |
| C [mm] | 20 |
| D [mm] | 14,0 |
| E [mm] | 6 |
| F [mm] | 52,5 |
| G [mm] | 68,0 |
| H [mm] | 11,0 |
| I [mm] | 6,0 |
| J [mm] | 6x |
| K [mm] | 34 |
| L [mm] | 7,0 |
| LA [mm] | 30 |
| LB [mm] | 30 |
| LT [mm] | 114 |
| M [mm] | 32 |
| N [mm] | 54,0 |
| NS [mm] | 70 |
| O [mm] | 9,5 |
| P1 | M 5 |
| P2 | M 5 |
| P3 | M 5 |
| P4 | M 6 |
| P5 [mm] | 9,3 (8,0 tief) |
| P6 [mm] | 5,1 |
| Q1 [mm] | 32 |
| Q2 [mm] | 64,5 |
| R1 [mm] | 20 |
| R2 [mm] | 34 |
| S [mm] | 63,5 |
| S1 [mm] | 8 |
| S2 [mm] | 11,0 |
| S3 [mm] | 9,5 |
| T [mm] | 24,5 |
| U [mm] | 20,0 |
| V [mm] | 6,0 |
| W [mm] | 34 |
| X [mm] | 14 |
| Y [mm] | 31 |
| Z [mm] | 20 |
| Hersteller-Nr. | EXH 20/60 |
|---|---|
| Hersteller | E.MC |
| EAN | 4050571871529 |
| Gewicht | 7.000000 |
| Zolltarifnummer | 84123100 |
| Artikel-Authentizität | Originalprodukt |
| Artikelzustand | Neu |
