EMC EXH 16/20. Kompaktschlitten, Kolben 16mm,Hub 20mm

Name: EMC EXH 16/20. Kompaktschlitten, Kolben 16mm,Hub 20mm
Brand: E.MC
SKU: FL-EXH-16/20
Price: 189.174301 EUR
Availability: InStock

189,17 € 158,97 €

exkl. Versandkosten

Artikel

FL-EXH-16/20

Hersteller: E.MC

Hersteller-Nr.

EXH 16/20

Kompaktschlitten, Kolben 16mm,Hub 20mm

Zum Ende der Bildgalerie springen

Zum Anfang der Bildgalerie springen

Bilder dienen als Referenz und sind möglicherweise nicht genau, das tatsächliche Produkt kann abweichen.

Häufig zusammen gekauft

Dieser Artikel: EMC EXH 16/20. Kompaktschlitten, Kolben 16mm,Hub 20mm
189,17 € 158,97 €
exkl. Versandkosten

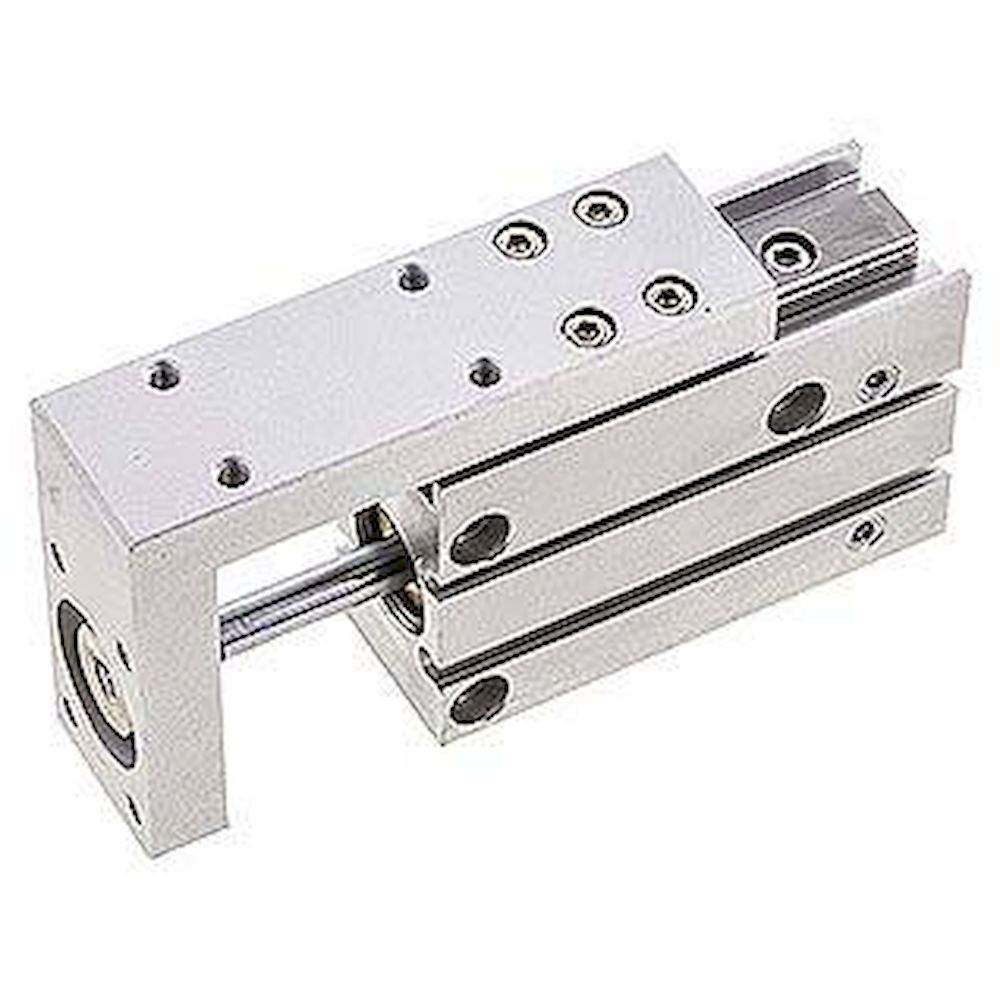

EMC EXH 16/25. Kompaktschlitten, Kolben 16mm,Hub 25mm
193,98 € 163,01 €
exkl. Versandkosten
EMC EXH 10/40. Kompaktschlitten, Kolben 10mm,Hub 40mm
185,84 € 156,17 €
exkl. Versandkosten

Details

Information

Werkstoffe:
Körper und Platte: Aluminium eloxiert, Kolbenstange: Stahl hartverchromt, Kolben: Aluminium, Dichtungen: NBR / PUR

Temperaturbereich:
-10 bis +70 °C

Betriebsdruck:
max. 7 bar

Zulässige kinetische Energie:
Ø 6: 12,5 mJ, Ø 10: 25 mJ, Ø 16: 50 mJ, Ø 20: 100mJ

Ausführung:
mit Magnetkolben

Zylinderschaltertyp:
D

Vorteile:
•hohe Steifigkeit,
•Druckluftanschluss von drei Seiten möglich,
•zahlreiche Befestigungsmöglichkeiten,
•Haupteinbaumaße identisch mit SMC Serie MXH

Kolbendurchmesser [mm]	16
Hub [mm]	20
Ausführung	Kompaktschlitten
P (Druckluftanschluss)	M 5
Reparatursätze	EXH 16 REP
A [mm]	10
B [mm]	12
C [mm]	17
D [mm]	11,5
E [mm]	5
F [mm]	42,0
G [mm]	56,0
H [mm]	10,0
I [mm]	5,5
J [mm]	4x
K [mm]	27
L [mm]	6,5
LA [mm]	20
LT [mm]	68
M [mm]	25
N [mm]	43,5
NS [mm]	30
O [mm]	9,0
P1	M 4
P2	M 4
P3	M 4
P4	M 5
P5 [mm]	7,5 (4,4 tief)
P6 [mm]	4,3
Q1 [mm]	25
Q2 [mm]	53,5
R1 [mm]	16
R2 [mm]	26
S [mm]	52,5
S1 [mm]	6
S2 [mm]	10,0
S3 [mm]	9,0
T [mm]	21,5
U [mm]	17,0
V [mm]	5,5
W [mm]	27
X [mm]	14
Y [mm]	24
Z [mm]	16
