Festo 5242206. Servomotor EMMT-AS-60-M-LS-RSB
1.140,16 €
958,12 €
exkl. Versandkosten
Artikel
FES-5242206
Hersteller-Nr.
EMMT-AS-60-M-LS-RSB
Servomotor
Bilder dienen als Referenz und sind möglicherweise nicht genau, das tatsächliche Produkt kann abweichen.
Häufig zusammen gekauft
-
Dieser Artikel:
1.140,16 € 958,12 €exkl. Versandkosten
-

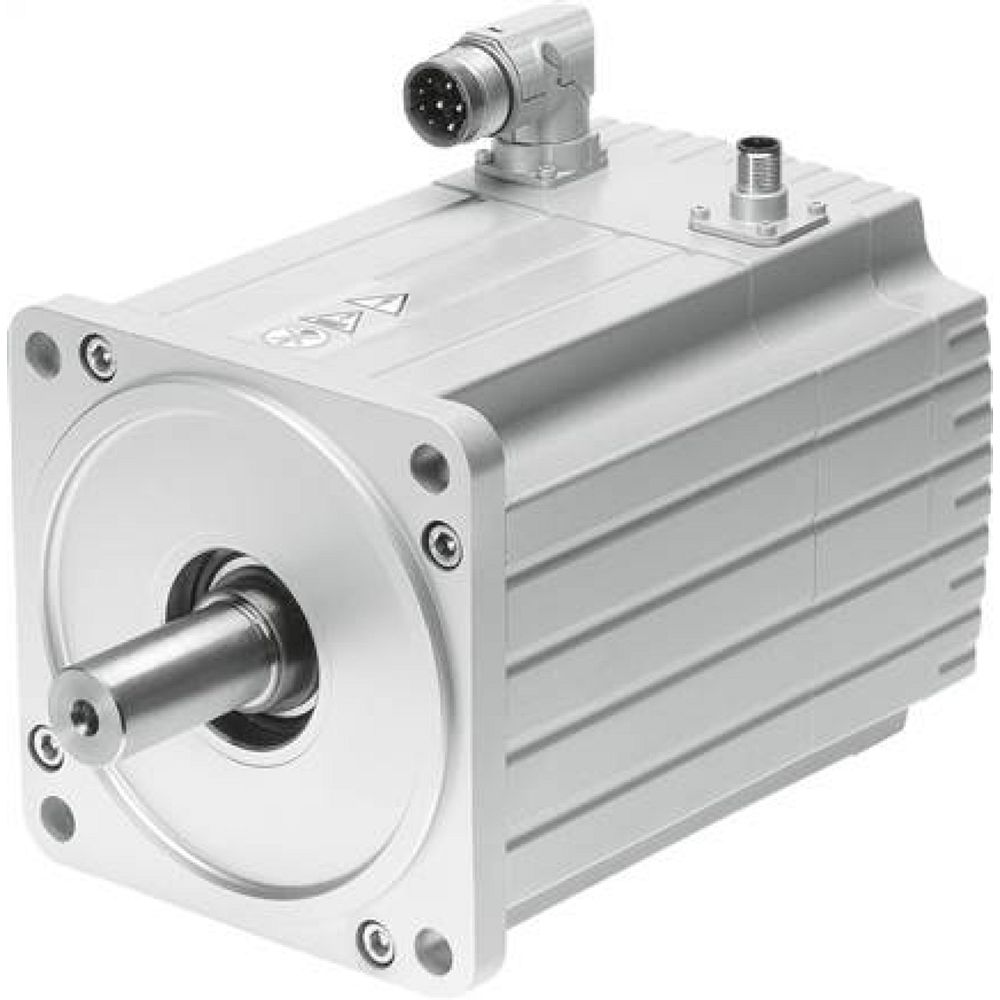

Festo EMMS-AS-140-SK-HS-RM (560900) Servomotor
3.215,68 € 2.702,25 €exkl. Versandkosten
-

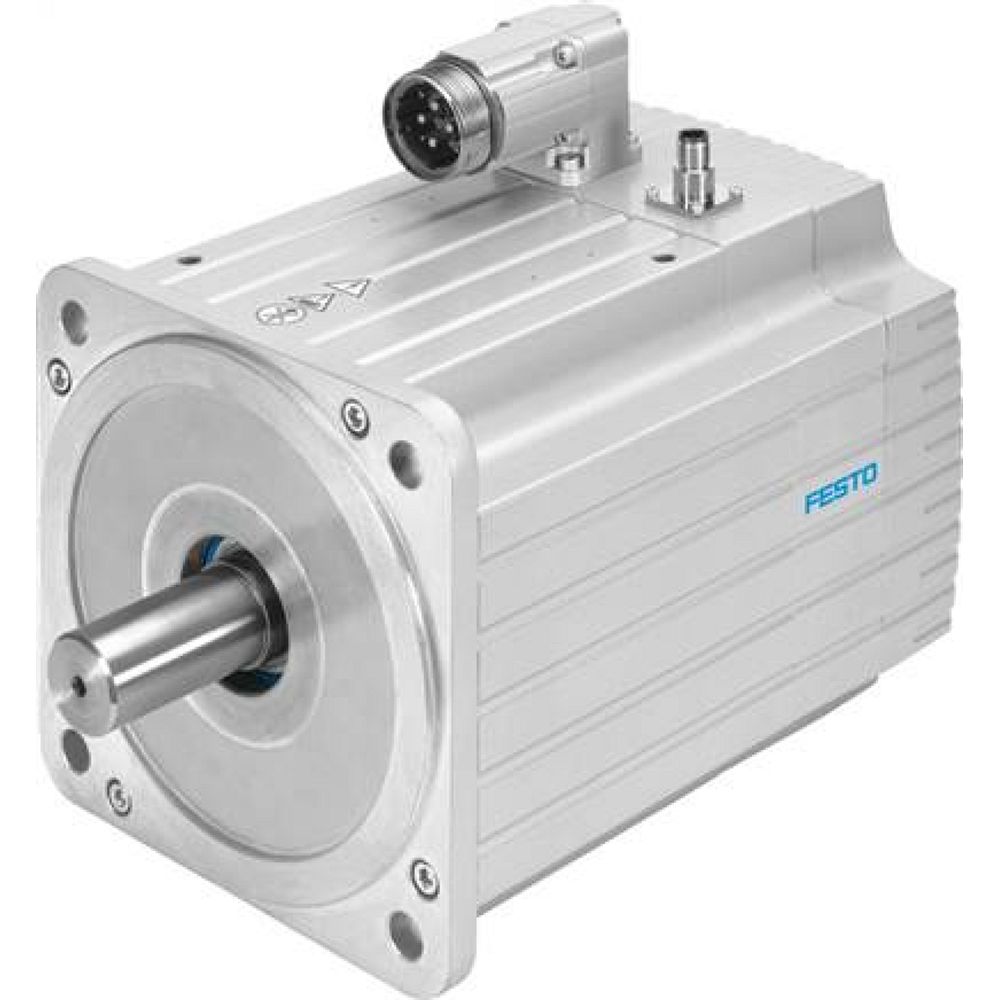

Festo EMMS-AS-190-SK-HS-ASB (1584917) Servomotor
5.913,60 € 4.969,41 €exkl. Versandkosten
| Umgebungstemperatur | -15 °C ... 40 °C |
| Hinweis zur Umgebungstemperatur | bis 80 °C mit Derating von -1,5% pro Grad Celsius |
| Max. Aufstellhöhe | 4000 m |
| Hinweis zur max. Aufstellhöhe | ab 1.000 m nur mit Derating von -1,0% pro 100 m |
| Lagertemperatur | -20 °C ... 70 °C |
| Relative Luftfeuchtigkeit | 0 - 90 % |
| Entspricht Norm | IEC 60034 |
| Wärmeklasse nach EN 60034-1 | F |
| Max. Wicklungstemperatur | 155 °C |
| Bemessungsklasse nach EN 60034-1 | S1 |
| Temperaturüberwachung | Digitale Motortemperaturübertragung per EnDat 2.2 |
| Motorbauform n. EN 60034-7 | IM B5 IM V1 IM V3 |
| Einbaulage | beliebig |
| Schutzart | IP40 |
| Hinweis zur Schutzart | IP40 für Motorwelle ohne Radialwellendichtring IP65 für Motorwelle mit Radialwellendichtring IP67 für Motorgehäuse inklusive Anschlusstechnik |
| Rundlaufgenauigkeit, Koaxialität, Planlauf nach DIN SPEC 42955 | N |
| Wuchtgüte | G 2,5 |
| Rastmoment | <1,0% vom Spitzendrehmoment |
| Lebensdauer Lager bei Nennbedingungen | 20000 h |
| Schnittstellencode Motor Out | 60P |
| Elektrischer Anschluss 1, Anschlussart | Hybrid-Stecker |
| Elektrischer Anschluss 1, Anschlusstechnik | M23x1 |
| Elektrischer Anschluss 1, Anzahl Pole/Adern | 15 |
| Elektrischer Anschluss 1, Anschlussbild | 00995913 |
| Verschmutzungsgrad | 2 |
| Werkstoff-Hinweis | RoHS konform |
| Korrosionsbeständigkeitsklasse KBK | 0 - keine Korrosionsbeanspruchung |
| LABS-Konformität | VDMA24364-Zone III |
| Schwingfestigkeit | Transporteinsatzprüfung mit Schärfegrad 2 nach FN 942017-4 und EN 60068-2-6 |
| Schockfestigkeit | Schockprüfung mit Schärfegrad 2 nach FN 942017-5 und EN 60068-2-27 |
| Zulassung | RCM Mark c UL us - Recognized (OL) |
| CE-Zeichen (siehe Konformitätserklärung) | nach EU-EMV-Richtlinie nach EU-Niederspannungs-Richtlinie nach EU-RoHS-Richtlinie |
| UKCA-Zeichen (siehe Konformitätserklärung) | nach UK Vorschriften für EMV nach UK Vorschriften für elektrische Betriebsmittel nach UK RoHS Vorschriften |
| Zertifikat ausstellende Stelle | UL E342973 |
| Nennbetriebsspannung DC | 325 V |
| Wicklungsschaltart | Stern innen |
| Polpaarzahl | 5 |
| Stillstandsdrehmoment | 1.15 Nm |
| Nenndrehmoment | 1 Nm |
| Spitzendrehmoment | 3.4 Nm |
| Nenndrehzahl | 3000 1/min |
| Max. Drehzahl | 6800 1/min |
| Max. mechanische Drehzahl | 16000 1/min |
| Nennleistung Motor | 310 W |
| Dauerstillstandsstrom | 2.5 A |
| Nennstrom Motor | 2.2 A |
| Spitzenstrom | 11 A |
| Motorkonstante | 0.45 Nm/A |
| Stillstandsdrehmomentkonstante | 0.53 Nm/A |
| Spannungskonstante Phase-Phase | 32 mVmin |
| Wicklungswiderstand Phase-Phase | 4.85 Ohm |
| Wicklungsinduktivität Phase-Phase | 20 mH |
| Wicklung Längsinduktivität Ld (Phase) | 8 mH |
| Wicklung Querinduktivität Lq (Phase) | 10 mH |
| Elektrische Zeitkonstante | 2.7 ms |
| Thermische Zeitkonstante | 42 min |
| Thermischer Widerstand | 1.3 K/W |
| Messflansch | 250 x 250 x 15 mm, Stahl |
| Gesamtabtriebsträgheitsmoment | 0.373 kgcm² |
| Produktgewicht | 1850 g |
| Zulässige axiale Wellenbelastung | 70 N |
| Zulässige radiale Wellenbelastung | 350 N |
| Rotorlagegeber | Encoder absolut single turn |
| Rotorlagegeber Herstellerbezeichnung | ECI 1118 |
| Rotorlagegeber absolut erfassbare Umdrehungen | 1 |
| Rotorlagegeber Schnittstelle | EnDat 22 |
| Rotorlagegeber Messprinzip | induktiv |
| Rotorlagegeber Betriebsspannung DC | 5 V |
| Rotorlagegeber Betriebsspannungsbereich DC | 3.6 V ... 14 V |
| Rotorlagegeber Positionswerte pro Umdrehung | 262144 |
| Rotorlagegeber Auflösung | 18 bit |
| Rotorlagegeber Systemgenauigkeit Winkelmessung | -120 arcsec ... 120 arcsec |
| Haltemoment Bremse | 2.5 Nm |
| Betriebsspannung DC Bremse | 24 V |
| Stromaufnahme Bremse | 0.46 A |
| Leistungsaufnahme Bremse | 11 W |
| Spulenwiderstand Bremse | 52.4 Ohm |
| Spuleninduktivität Bremse | 700 mH |
| Trennzeit Bremse | 35 ms |
| Schließzeit Bremse | 10 ms |
| Ansprechverzug DC Bremse | 2 ms |
| Max. Leerlaufdrehzahl Bremse | 10000 1/min |
| Max. Reibarbeit Bremse | 5600 J |
| Massenträgheitsmoment Bremse | 0.074 kgcm² |
| Schaltspiele Haltebremse | 10 Mio. Leerbetätigungen (ohne Reibarbeit!) |
| MTTF, Teilkomponente | 190 Jahre, Rotorlagegeber |
| Hersteller-Nr. | EMMT-AS-60-M-LS-RSB |
|---|---|
| Hersteller | Festo |
| GPSR manufacturer information | Festo Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com |
| EAN | 4052568421816 |
| Gewicht | 2.000000 |
| Zolltarifnummer | 85015100 |
| Artikel-Authentizität | Originalprodukt |
| Artikelzustand | Neu |
