Festo 8062790. Zahnriemenachse ELGC-TB-KF-80-800
761,15 €
639,62 €
exkl. Versandkosten
Artikel
FES-8062790
Hersteller-Nr.
ELGC-TB-KF-80-800
Zahnriemenachse
Bilder dienen als Referenz und sind möglicherweise nicht genau, das tatsächliche Produkt kann abweichen.
Häufig zusammen gekauft
-
Dieser Artikel:
761,15 € 639,62 €exkl. Versandkosten
-

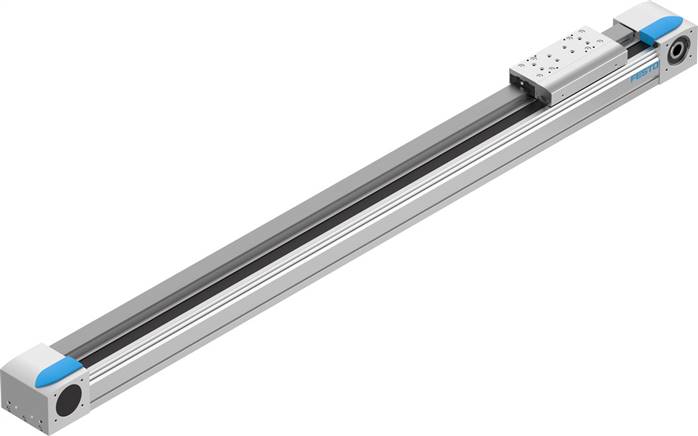

Festo 3013369. Zahnriemenachse EGC-120-1200-TB-KF-0H-GK
2.729,60 € 2.293,78 €exkl. Versandkosten
-
Festo 8083775. Zahnriemenachse ELGR-TB-35-600-0H
562,94 € 473,06 €exkl. Versandkosten
| Antriebsritzel Wirkdurchmesser | 33.42 mm |
| Arbeitshub | 800 mm |
| Baugröße | 80 |
| Hubreserve | 0 mm |
| Zahnriemen-Dehnung | 0.2 % |
| Zahnriemen-Teilung | 3 mm |
| Einbaulage | beliebig |
| Führung | Kugelumlaufführung |
| Konstruktiver Aufbau | Elektromechanische Linearachse mit Zahnriemen |
| Motorart | Schrittmotor Servomotor |
| Symbol | 00991212 |
| Messprinzip Wegmesssystem | inkremental |
| Positionserkennung | für Näherungsschalter für induktive Sensoren |
| Max. Beschleunigung | 15 m/s² |
| Max. Geschwindigkeit | 1.5 m/s |
| Wiederholgenauigkeit | ±0,1 mm |
| Einschaltdauer | 100% |
| LABS-Konformität | VDMA24364-Zone III |
| Eignung zur Produktion von Li-Ionen Batterien | Metalle mit mehr als 1% Massenanteil Kupfer, Zink oder Nickel sind ausgeschlossen von der Verwendung. Ausgenommen sind Nickel in Stählen, chemisch vernickelte Oberflächen, Leiterplatten, Leitungen, elektrische Steckverbinder und Spulen |
| Reinraumklasse | Klasse 7 nach ISO 14644-1 |
| Schutzart | IP40 |
| Umgebungstemperatur | 0 °C ... 50 °C |
| Aufprallenergie in den Endlagen | 7.5E-4 J |
| Hinweis zur Aufprallenergie in den Endlagen | Bei maximaler Geschwindigkeit der Referenzfahrt von 0,01 m/s |
| Flächenmomente 2. Grades Iy | 1370000 mm⁴ |
| Flächenmomente 2. Grades Iz | 1660000 mm⁴ |
| Max. Antriebsmoment | 4.178 Nm |
| Max. Kraft Fy | 900 N |
| Max. Kraft Fz | 2700 N |
| Fy für die Führungsberechnung bei einer Lebensdauer von 5000 km bzw. 5 Mio. Zyklen | 5543 N |
| Fz für die Führungsberechnung bei einer Lebensdauer von 5000 km bzw. 5 Mio. Zyklen | 5543 N |
| Fy bei theoretischer Lebensdauer von 100 km (reine Führungsbetrachtung) | 20400 N |
| Fz bei theoretischer Lebensdauer von 100 km (reine Führungsbetrachtung) | 20400 N |
| Max. Leerlauf- Verschiebewiderstand | 24.7 N |
| Max. Moment Mx | 59.8 Nm |
| Max. Moment My | 56.2 Nm |
| Max. Moment Mz | 56.2 Nm |
| Mx für die Führungsberechnung bei einer Lebensdauer von 5000 km bzw. 5 Mio. Zyklen | 59.8 Nm |
| My für die Führungsberechnung bei einer Lebensdauer von 5000 km bzw. 5 Mio. Zyklen | 56.2 Nm |
| Mz für die Führungsberechnung bei einer Lebensdauer von 5000 km bzw. 5 Mio. Zyklen | 56.2 Nm |
| Mx bei theoretischer Lebensdauer von 100 km (reine Führungsbetrachtung) | 220 Nm |
| My bei theoretischer Lebensdauer von 100 km (reine Führungsbetrachtung) | 207 Nm |
| Mz bei theoretischer Lebensdauer von 100 km (reine Führungsbetrachtung) | 207 Nm |
| Abstand Schlittenoberfläche zur Führungsmitte | 72.5 mm |
| Max. Vorschubkraft Fx | 250 N |
| Leerlaufantriebsmoment | 0.413 Nm |
| Torsionsträgheitsmoment It | 90500 mm⁴ |
| Massenträgheitsmoment JH pro Meter Hub | 0.1927 kgcm² |
| Massenträgheitsmoment JL pro kg Nutzlast | 2.793 kgcm² |
| Massenträgheitsmoment JO | 2.912 kgcm² |
| Vorschubkonstante | 105 mm/U |
| Wartungsintervall | Lebensdauerschmierung |
| Bewegte Masse | 901 g |
| Bewegte Masse bei 0 mm Hub | 901 g |
| Gewicht Schlitten | 272 g |
| Produktgewicht | 9327 g |
| Grundgewicht bei 0 mm Hub | 3500 g |
| Gewichtszuschlag pro 10 mm Hub | 73 g |
| Dynamische Durchbiegung (Last bewegt) | 0,05 % der Länge der Achse,maximal 0,5 mm |
| Statische Durchbiegung (Last im Stillstand) | 0,1 % der Länge der Achse |
| Schnittstellencode Aktuator | T46 |
| Werkstoff Abschlussdeckel | Aluminium-Druckguss, lackiert |
| Werkstoff Profil | Aluminium-Knetlegierung, eloxiert |
| Werkstoff-Hinweis | RoHS konform |
| Werkstoff Abdeckband | rostfreier Edelbandstahl |
| Werkstoff Antriebsdeckel | Aluminium-Druckguss, lackiert |
| Werkstoff Führung Schlitten | Vergütungsstahl |
| Werkstoff Führungsschiene | Vergütungsstahl |
| Werkstoff Riemenscheiben | hochlegierter Stahl rostfrei |
| Werkstoff Schlitten | Aluminium-Druckguss |
| Werkstoff Zahnriemen | Polychloroprene mit Glasfaser |
| Hersteller-Nr. | ELGC-TB-KF-80-800 |
|---|---|
| Hersteller | Festo |
| GPSR manufacturer information | Festo Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com |
| EAN | 4052568296193 |
| Gewicht | 9.000000 |
| Zolltarifnummer | 84799070 |
| Artikel-Authentizität | Originalprodukt |
| Artikelzustand | Neu |
