Festo 8061483. Spindelachse ELGC-BS-KF-32-800-8P
900,63 €
756,83 €
exkl. Versandkosten
Artikel
FES-8061483
Hersteller-Nr.
ELGC-BS-KF-32-800-8P
Spindelachse
Bilder dienen als Referenz und sind möglicherweise nicht genau, das tatsächliche Produkt kann abweichen.
Häufig zusammen gekauft
-
Dieser Artikel:
900,63 € 756,83 €exkl. Versandkosten
-
Festo 3013577. Spindelachse EGC-120-800-BS-10P-KF-0H-ML-GK
3.039,07 € 2.553,84 €exkl. Versandkosten
-
Festo 8062784. Zahnriemenachse ELGC-TB-KF-60-1800
964,91 € 810,85 €exkl. Versandkosten
| Arbeitshub | 800 mm |
| Baugröße | 32 |
| Hubreserve | 0 mm |
| Reversierspiel | 150 µm |
| Spindeldurchmesser | 8 mm |
| Spindelsteigung | 8 mm/U |
| Einbaulage | beliebig |
| Führung | Kugelumlaufführung |
| Konstruktiver Aufbau | Elektromechanische Linearachse mit Kugelumlaufspindel |
| Motorart | Schrittmotor Servomotor |
| Spindel-Typ | Kugelgewindetrieb |
| Symbol | 00991211 |
| Positionserkennung | für Näherungsschalter für induktive Sensoren |
| Max. Beschleunigung | 15 m/s² |
| Max. Drehzahl | 4500 1/min |
| Max. Geschwindigkeit | 0.6 m/s |
| Wiederholgenauigkeit | ±0,015 mm |
| Einschaltdauer | 100% |
| LABS-Konformität | VDMA24364-Zone III |
| Eignung zur Produktion von Li-Ionen Batterien | Metalle mit mehr als 1% Massenanteil Kupfer, Zink oder Nickel sind ausgeschlossen von der Verwendung. Ausgenommen sind Nickel in Stählen, chemisch vernickelte Oberflächen, Leiterplatten, Leitungen, elektrische Steckverbinder und Spulen |
| Reinraumklasse | Klasse 7 nach ISO 14644-1 |
| Schutzart | IP40 |
| Umgebungstemperatur | 0 °C ... 50 °C |
| Aufprallenergie in den Endlagen | 2.5E-4 J |
| Hinweis zur Aufprallenergie in den Endlagen | Bei maximaler Geschwindigkeit der Referenzfahrt von 0,01 m/s |
| Flächenmomente 2. Grades Iy | 38000 mm⁴ |
| Flächenmomente 2. Grades Iz | 45000 mm⁴ |
| Leerlaufdrehmoment bei maximaler Verfahrensgeschwindigkeit | 0.04 Nm |
| Leerlaufdrehmoment bei minimaler Verfahrensgeschwindigkeit | 0.02 Nm |
| Max. Kraft Fy | 150 N |
| Max. Kraft Fz | 300 N |
| Fy für die Führungsberechnung bei einer Lebensdauer von 5000 km bzw. 5 Mio. Zyklen | 356 N |
| Fz für die Führungsberechnung bei einer Lebensdauer von 5000 km bzw. 5 Mio. Zyklen | 356 N |
| Fy bei theoretischer Lebensdauer von 100 km (reine Führungsbetrachtung) | 1310 N |
| Fz bei theoretischer Lebensdauer von 100 km (reine Führungsbetrachtung) | 1310 N |
| Max. Moment Mx | 1.3 Nm |
| Max. Moment My | 1.1 Nm |
| Max. Moment Mz | 1.1 Nm |
| Mx für die Führungsberechnung bei einer Lebensdauer von 5000 km bzw. 5 Mio. Zyklen | 1.3 Nm |
| My für die Führungsberechnung bei einer Lebensdauer von 5000 km bzw. 5 Mio. Zyklen | 1.1 Nm |
| Mz für die Führungsberechnung bei einer Lebensdauer von 5000 km bzw. 5 Mio. Zyklen | 1.1 Nm |
| Mx bei theoretischer Lebensdauer von 100 km (reine Führungsbetrachtung) | 5 Nm |
| My bei theoretischer Lebensdauer von 100 km (reine Führungsbetrachtung) | 4 Nm |
| Mz bei theoretischer Lebensdauer von 100 km (reine Führungsbetrachtung) | 4 Nm |
| Abstand Schlittenoberfläche zur Führungsmitte | 31.4 mm |
| Max. Radialkraft am Antriebsschaft | 75 N |
| Max. Vorschubkraft Fx | 40 N |
| Torsionsträgheitsmoment It | 1700 mm⁴ |
| Massenträgheitsmoment JH pro Meter Hub | 0.02218 kgcm² |
| Massenträgheitsmoment JL pro kg Nutzlast | 0.016211 kgcm² |
| Massenträgheitsmoment JO | 0.00274 kgcm² |
| Vorschubkonstante | 8 mm/U |
| Wartungsintervall | Lebensdauerschmierung |
| Bewegte Masse | 83.4 g |
| Gewichtszuschlag pro 10 mm Hub | 18 g |
| Dynamische Durchbiegung (Last bewegt) | 0,05 % der Länge der Achse,maximal 0,5 mm |
| Statische Durchbiegung (Last im Stillstand) | 0,1 % der Länge der Achse |
| Schnittstellencode Aktuator | V25 |
| Werkstoff Abschlussdeckel | Aluminium-Druckguss, lackiert |
| Werkstoff Profil | Aluminium-Knetlegierung, eloxiert |
| Werkstoff-Hinweis | RoHS konform |
| Werkstoff Abdeckband | hochlegierter Stahl rostfrei |
| Werkstoff Antriebsdeckel | Aluminium-Druckguss, lackiert |
| Werkstoff Führung Schlitten | Stahl |
| Werkstoff Führungsschiene | Stahl |
| Werkstoff Schlitten | Aluminium-Druckguss |
| Werkstoff Spindelmutter | Stahl |
| Werkstoff Spindel | Stahl |
| Hersteller-Nr. | ELGC-BS-KF-32-800-8P |
|---|---|
| Hersteller | Festo |
| GPSR manufacturer information | Festo Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com |
| EAN | 4052568295721 |
| Gewicht | 1.600000 |
| Zolltarifnummer | 84799070 |
| Artikel-Authentizität | Originalprodukt |
| Artikelzustand | Neu |
Download
Kunden, die diesen Artikel gekauft haben, auch gekauft

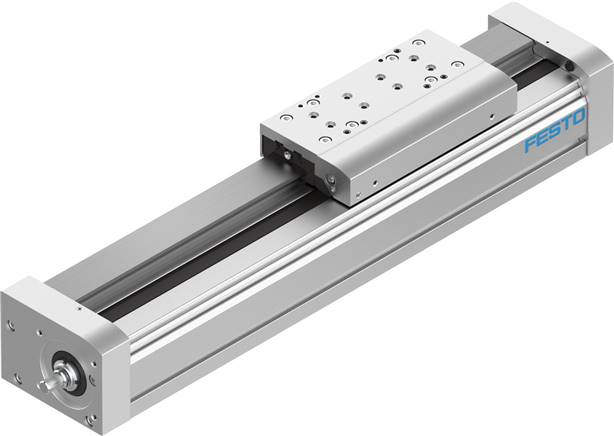

Festo 3013573. Spindelachse EGC-120-300-BS-10P-KF-0H-ML-GK
