Festo 8058471. Durchflusssensor SFAH-50U-Q8S-PNLK-PNVBA-L1

Name: Festo 8058471. Durchflusssensor SFAH-50U-Q8S-PNLK-PNVBA-L1
Brand: Festo
SKU: FES-8058471
Price: 311.649101 EUR
Availability: InStock

311,65 € 261,89 €

exkl. Versandkosten

Artikel

FES-8058471

Hersteller: Festo

Hersteller-Nr.

SFAH-50U-Q8S-PNLK-PNVBA-L1

Durchflusssensor

Zum Ende der Bildgalerie springen

Zum Anfang der Bildgalerie springen

Bilder dienen als Referenz und sind möglicherweise nicht genau, das tatsächliche Produkt kann abweichen.

Häufig zusammen gekauft

Dieser Artikel: Festo 8058471. Durchflusssensor SFAH-50U-Q8S-PNLK-PNVBA-L1
311,65 € 261,89 €
exkl. Versandkosten

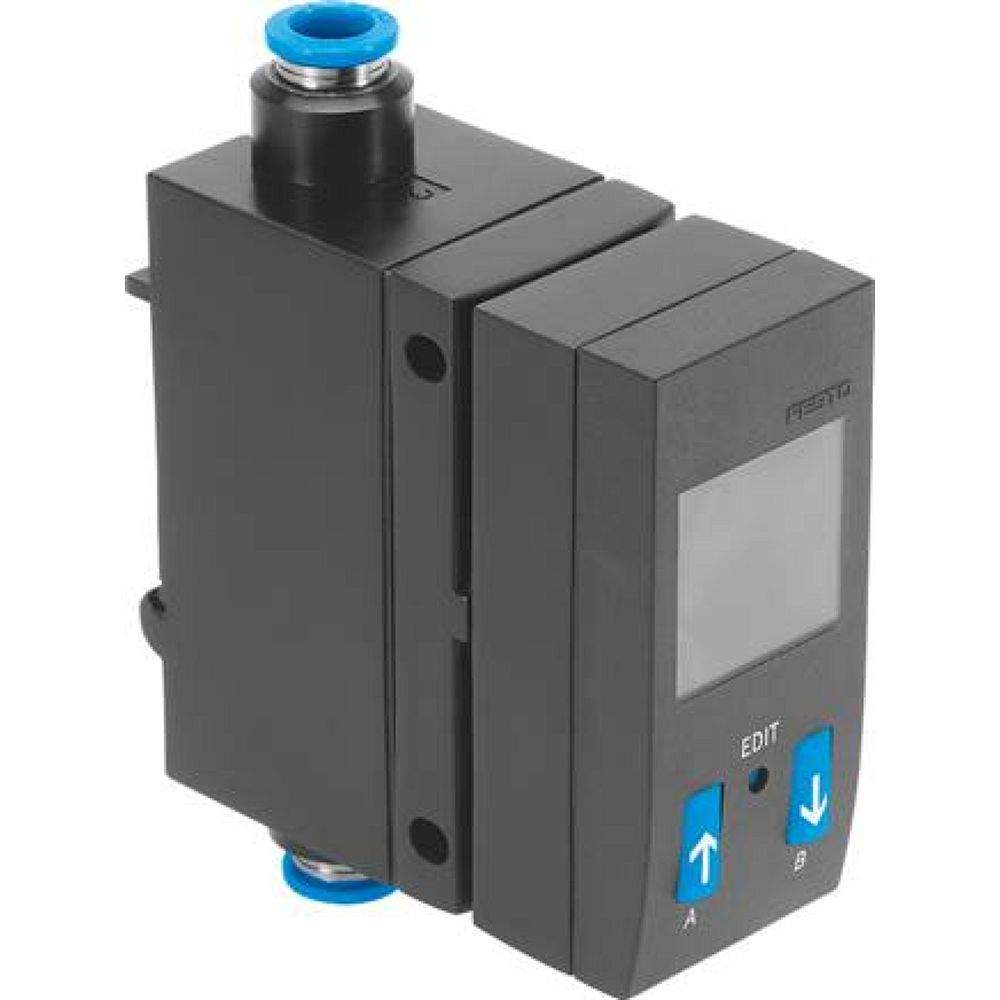

Festo 565391. Durchflusssensor SFAB-50U-WQ6-2SA-M12
505,18 € 424,52 €
exkl. Versandkosten
Festo 565392. Durchflusssensor SFAB-50U-WQ6-2SV-M12
505,18 € 424,52 €
exkl. Versandkosten

Details

Information

Downloads

Symbol	00995795
Zulassung	RCM Mark c UL us - Listed (OL)
CE-Zeichen (siehe Konformitätserklärung)	nach EU-EMV-Richtlinie nach EU-RoHS-Richtlinie
UKCA-Zeichen (siehe Konformitätserklärung)	nach UK Vorschriften für EMV nach UK RoHS Vorschriften
Zertifikat ausstellende Stelle	UL E322346
Werkstoff-Hinweis	RoHS konform
Messgröße	Massenstrom Volumenstrom
Strömungsrichtung	unidirektional
Messprinzip	thermisch
Messverfahren	Heat Transfer
Durchflussmessbereich Anfangswert	1 l/min
Durchflussmessbereich Endwert	50 l/min
Betriebsdruck	-0.9 bar ... 10 bar
Betriebsmedium	Argon Druckluft nach ISO 8573-1:2010 [6:4:4] Stickstoff
Mediumstemperatur	0 °C ... 50 °C
Umgebungstemperatur	0 °C ... 50 °C
Nenntemperatur	23 °C
Genauigkeit Durchflusswert	± (2% o.m.v. + 1% FS)
Wiederholgenauigkeit Nullpunkt in ± %FS	0.2 %FS
Wiederholgenauigkeit Spanne in ± %FS	0.8 %FS
Temperaturkoeffizient Spanne in ± %FS/K	typ. 0,15%FS/K
Druckeinfluss Spanne in ± %FS/bar	1 %FS/b.
Schaltausgang	2 x PNP oder 2 x NPN umschaltbar
Schaltfunktion	Fenster-Komparator Schwellwert-Komparator Auto Differenz Überwachung
Schaltelementfunktion	Öffner/Schließer umschaltbar
Max. Ausgangsstrom	100 mA
Analogausgang	0 - 10 V 4 - 20 mA 1 - 5 V
Durchflusskennlinie Anfangswert	0 l/min
Durchflusskennlinie Endwert	50 l/min
Max. Lastwiderstand Stromausgang	500 Ohm
Min. Lastwiderstand Spannungsausgang	20 kOhm
Kurzschlussfestigkeit	ja
Überlastfestigkeit	vorhanden
Protokoll	IO-Link
IO-Link, Protokollversion	Device V 1.1
IO-Link, Profil	Smart sensor profile
IO-Link, Funktionsklassen	Binärer Daten Kanal (BDC) Prozess Daten Variable (PDV) Identifikation Diagnose Teach channel
IO-Link, Communication mode	COM2 (38,4 kBaud)
IO-Link, SIO-Mode Unterstützung	Ja
IO-Link, Port class	A
IO-Link, Prozessdatenbreite IN	3 Byte
IO-Link, Prozessdateninhalt IN	1 bit BDC (Volumenüberwachung) 14 bit PDV (Durchflussmesswert) 2 bit BDC (Durchflussüberwachung)
IO-Link, Servicedateninhalt IN	32 bit Volumen-/Massemesswert
IO-Link, minimale Zykluszeit	4 ms
IO-Link, Datenspeicher benötigt	500 byte
Betriebsspannungsbereich DC	22 V ... 26 V
Leerlaufstrom	25 mA
Verpolungsschutz	für alle elektrischen Anschlüsse
Elektrischer Anschluss 1, Anschlussart	Stecker
Elektrischer Anschluss 1, Anschlusstechnik	Anschlussbild L1J
Elektrischer Anschluss 1, Anzahl Pole/Adern	4
Elektrischer Anschluss 1, Anschlussbild	00995428
Befestigungsart	mit Zubehör
Einbaulage	beliebig
Pneumatischer Anschluss	für Schlauch Außen-Ø 8 mm
Pneumatischer Anschluss, Abgangsrichtung	gerade
Produktgewicht	60 g
Werkstoff Gehäuse	PA-verstärkt
vom Medium berührte Werkstoffe	Aluminium-Knetlegierung, eloxiert Epoxy NBR PA-verstärkt Silizium Siliziumnitrid hochlegierter Stahl rostfrei
Anzeigeart	Leucht-LCD mehrfarbig
Darstellbare Einheit(en)	g g/min l l/min scft scft/h scft/min
Einstellmöglichkeiten	IO-Link Teach-In über Display und Tasten
Manipulationssicherung	IO-Link PIN-Code
Schutzart	IP40
Druckabfall	12 mbar
Schutzklasse	III
Korrosionsbeständigkeitsklasse KBK	2 - mäßige Korrosionsbeanspruchung
LABS-Konformität	VDMA24364-B2-L

Weitere Informationen
Hersteller-Nr.	SFAH-50U-Q8S-PNLK-PNVBA-L1
Hersteller	Festo
GPSR manufacturer information	Festo Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com
EAN	4052568295530
Gewicht	0.110000
Zolltarifnummer	90268020
Artikel-Authentizität	Originalprodukt
Artikelzustand	Neu
