Festo 8041862. Zahnriemenachse ELGA-TB-KF-80-1000-0H
2.320,46 €
1.949,97 €
exkl. Versandkosten
Artikel
FES-8041862
Hersteller-Nr.
ELGA-TB-KF-80-1000-0H
Zahnriemenachse
Bilder dienen als Referenz und sind möglicherweise nicht genau, das tatsächliche Produkt kann abweichen.
Häufig zusammen gekauft
-
Dieser Artikel:
2.320,46 € 1.949,97 €exkl. Versandkosten
-
Festo 8041847. Spindelachse ELGA-BS-KF-120-500-0H-25P-ML
3.406,42 € 2.862,54 €exkl. Versandkosten
-

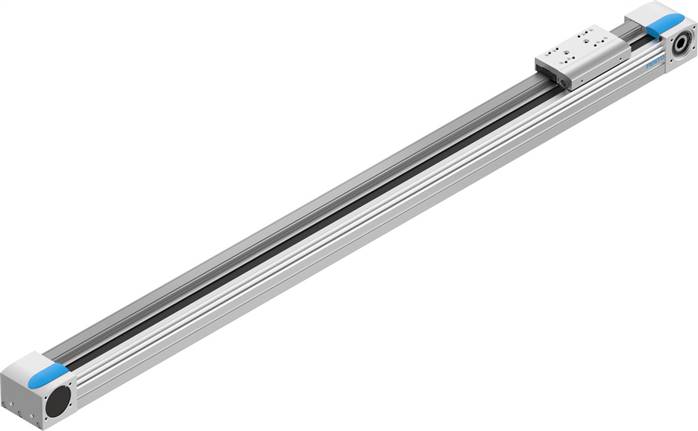

Festo 3013357. Zahnriemenachse EGC-80-1000-TB-KF-0H-GK
1.844,19 € 1.549,74 €exkl. Versandkosten
| Antriebsritzel Wirkdurchmesser | 39.79 mm |
| Arbeitshub | 1000 mm |
| Baugröße | 80 |
| Hubreserve | 0 mm |
| Zahnriemen-Dehnung | 0.168 % |
| Zahnriemen-Teilung | 5 mm |
| Einbaulage | beliebig |
| Führung | Kugelumlaufführung |
| Konstruktiver Aufbau | Elektromechanische Linearachse mit Zahnriemen |
| Motorart | Schrittmotor Servomotor |
| Messprinzip Wegmesssystem | inkremental |
| Max. Beschleunigung | 50 m/s² |
| Max. Geschwindigkeit | 5 m/s |
| Wiederholgenauigkeit | ±0,08 mm |
| Einschaltdauer | 100% |
| LABS-Konformität | VDMA24364-Zone III |
| Schutzart | IP40 |
| Umgebungstemperatur | -10 °C ... 60 °C |
| Flächenmomente 2. Grades Iy | 257180 mm⁴ |
| Flächenmomente 2. Grades Iz | 913660 mm⁴ |
| Max. Antriebsmoment | 15.92 Nm |
| Max. Kraft Fy | 2500 N |
| Max. Kraft Fz | 3050 N |
| Max. Leerlauf- Verschiebewiderstand | 50.3 N |
| Max. Moment Mx | 36 Nm |
| Max. Moment My | 228 Nm |
| Max. Moment Mz | 228 Nm |
| Max. Vorschubkraft Fx | 800 N |
| Leerlaufantriebsmoment | 1 Nm |
| Torsionsträgheitsmoment It | 159250 mm⁴ |
| Massenträgheitsmoment JH pro Meter Hub | 0.93 kgcm² |
| Massenträgheitsmoment JL pro kg Nutzlast | 3.96 kgcm² |
| Massenträgheitsmoment JO | 9.82 kgcm² |
| Massenträgheitsmoment JW für Zusatzschlitten | 7.61 kgcm² |
| Vorschubkonstante | 125 mm/U |
| Schmierintervall laufstreckenabhängig | 1000 km |
| Gewicht Schlitten | 1900 g |
| Gewicht Zusatzschlitten | 1530 g |
| Grundgewicht bei 0 mm Hub | 4700 g |
| Gewichtszuschlag pro 10 mm Hub | 51 g |
| Werkstoff Profil | Aluminium-Knetlegierung eloxiert |
| Werkstoff-Hinweis | RoHS konform |
| Werkstoff Abdeckband | rostfreier Edelbandstahl |
| Werkstoff Antriebsdeckel | Aluminium-Knetlegierung eloxiert |
| Werkstoff Führung Schlitten | Edelstahl |
| Werkstoff Führungsschiene | Edelstahl |
| Werkstoff Riemenscheiben | hochlegierter Stahl rostfrei |
| Werkstoff Schlitten | Aluminium-Knetlegierung eloxiert |
| Werkstoff Zahnriemenklemmkörper | Edelstahlguss |
| Werkstoff Zahnriemen | Polychloroprene mit Glascord und Nylonüberzug |
| Hersteller-Nr. | ELGA-TB-KF-80-1000-0H |
|---|---|
| Hersteller | Festo |
| GPSR manufacturer information | Festo Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com |
| EAN | 4052568286620 |
| Gewicht | 11.000000 |
| Zolltarifnummer | 84799070 |
| Artikel-Authentizität | Originalprodukt |
| Artikelzustand | Neu |
Download
Kunden, die diesen Artikel gekauft haben, auch gekauft

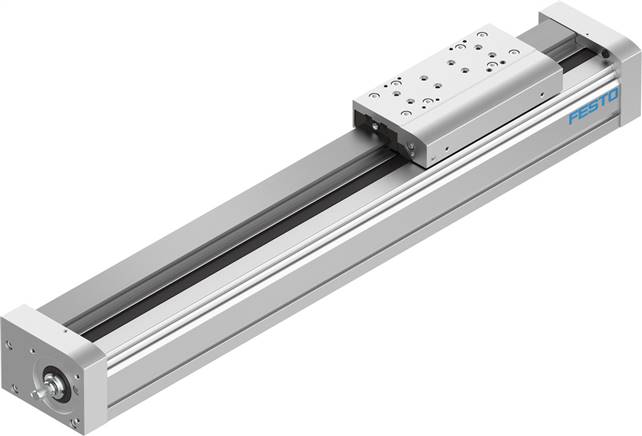

Festo 3013582. Spindelachse EGC-120-500-BS-25P-KF-0H-ML-GK
