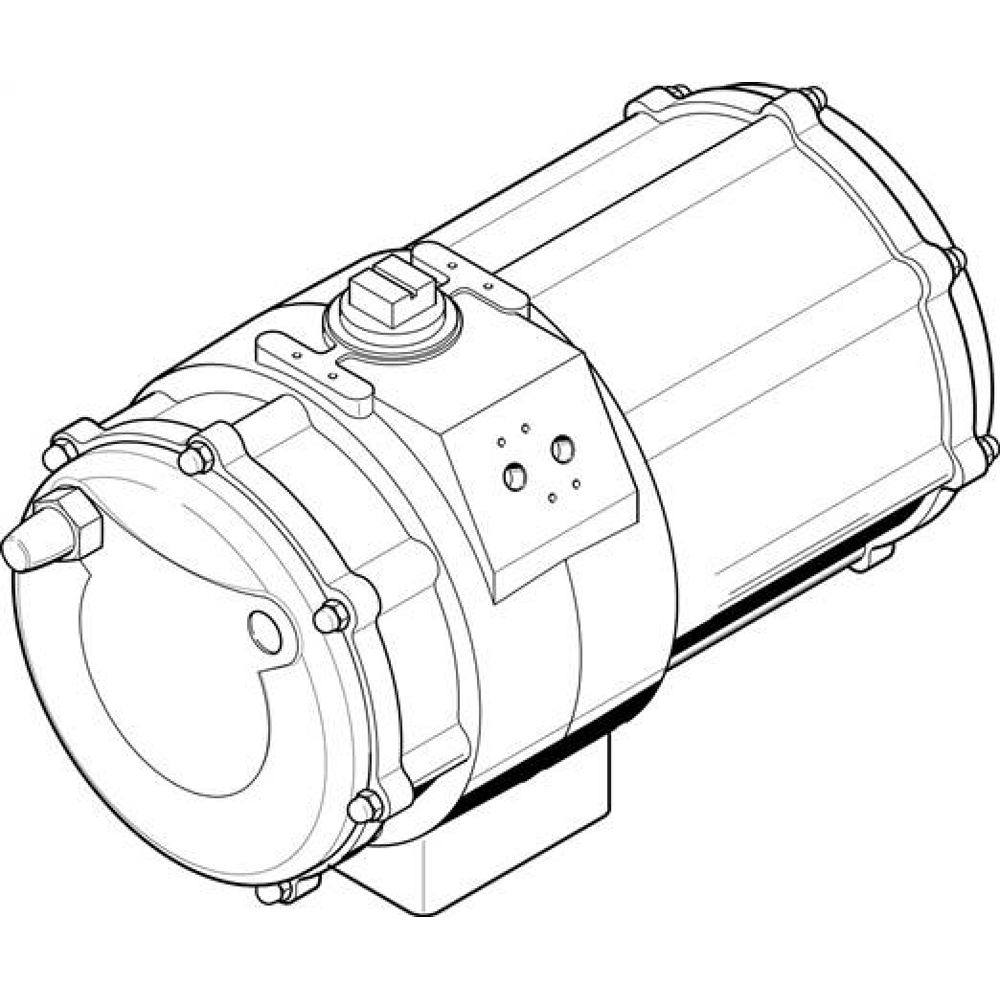

Festo 8005024. Schwenkantrieb DAPS-1920-090-R-F14-MW-T6
4.250,13 €
3.571,54 €
exkl. Versandkosten
Artikel
FES-8005024
Hersteller-Nr.
DAPS-1920-090-R-F14-MW-T6
Schwenkantrieb
Bilder dienen als Referenz und sind möglicherweise nicht genau, das tatsächliche Produkt kann abweichen.
Häufig zusammen gekauft
-
Dieser Artikel:
4.250,13 € 3.571,54 €exkl. Versandkosten
-
Festo 8005044. Schwenkantrieb DAPS-0240-090-RS3-F1012-MW
1.560,11 € 1.311,02 €exkl. Versandkosten
-
Festo 549689. Schwenkantrieb DAPS-1920-090-RS1-F16
8.266,43 € 6.946,58 €exkl. Versandkosten
| Baugröße Stellantrieb | 1920 |
| Flanschbohrbild | F14 |
| Schwenkwinkel | 92 deg |
| Wellenanschluss Tiefe | 48.5 mm |
| Norm Anschluss zur Armatur | ISO 5211 |
| Dämpfung | keine Dämpfung |
| Einbaulage | beliebig |
| Funktionsweise | doppeltwirkend |
| Konstruktiver Aufbau | Joch-Kinematik |
| Positionserkennung | ohne |
| Schließrichtung | rechtsschließend |
| Symbol | 00991265 |
| Ventilanschluss entspricht Norm | VDI/VDE 3845 (NAMUR) |
| Safety Integrity Level (SIL) | bis SIL 2 High Demand mode bis SIL 2 Low Demand mode |
| Betriebsdruck | 0.3 MPa ... 0.84 MPa |
| Betriebsdruck | 3 bar ... 8.4 bar |
| Nennbetriebsdruck | 0.56 MPa |
| Nennbetriebsdruck | 5.6 bar |
| CE-Zeichen (siehe Konformitätserklärung) | nach EU-Ex-Schutz-Richtlinie (ATEX) |
| UKCA-Zeichen (siehe Konformitätserklärung) | nach UK EX Vorschriften |
| Explosionsschutz | Zone 1 (ATEX) Zone 2 (ATEX) Zone 21 (ATEX) Zone 22 (ATEX) |
| Zertifikat ausstellende Stelle | TÜV Nord 212170801 |
| ATEX-Kategorie Gas | II 2G |
| ATEX-Kategorie Staub | II 2D |
| Ex-Zündschutzart Gas | Ex h IIC T6...T3 Gb X |
| Ex-Zündschutzart Staub | Ex h IIIC T85°C...T200°C Db X |
| Ex-Umgebungstemperatur | -50°C <= Ta <= +60°C |
| Betriebsmedium | Druckluft nach ISO 8573-1:2010 [7:4:4] |
| Hinweis zum Betriebs-/Steuermedium | Geölter Betrieb möglich (im weiteren Betrieb erforderlich) |
| Korrosionsbeständigkeitsklasse KBK | 2 - mäßige Korrosionsbeanspruchung |
| LABS-Konformität | VDMA24364-Zone III |
| Umgebungstemperatur | -50 °C ... 60 °C |
| Drehmoment bei Nennbetriebsdruck und 0° Schwenkwinkel | 1920 Nm |
| Drehmoment bei Nennbetriebsdruck und 50° Schwenkwinkel | 960 Nm |
| Drehmoment bei Nennbetriebsdruck und 90° Schwenkwinkel | 1440 Nm |
| Luftverbrauch bei 0,6 MPa (6 bar, 87 psi) pro Zyklus 0°-Nennschwenkwinkel-0° | 90.3 l |
| Produktgewicht | 43000 g |
| Wellenanschluss | T46 |
| Pneumatischer Anschluss | G1/4 |
| Werkstoff-Hinweis | RoHS konform |
| Werkstoff Deckel | Aluminium-Knetlegierung |
| Werkstoff Dichtungen | FVMQ PTFE-verstärkt |
| Werkstoff Gehäuse | Aluminium-Knetlegierung |
| Werkstoff Schrauben | hochlegierter Stahl |
| Werkstoff Welle | hochlegierter Stahl |
| Werkstoffnummer Welle | 1.4305 |
| Hersteller-Nr. | DAPS-1920-090-R-F14-MW-T6 |
|---|---|
| Hersteller | Festo |
| GPSR manufacturer information | Festo Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com |
| EAN | 4052568256739 |
| Gewicht | 0.100000 |
| Zolltarifnummer | 84123900 |
| Artikel-Authentizität | Originalprodukt |
| Artikelzustand | Neu |
