Festo 566481. Magnetventil VUVG-L10-T32H-AZT-M7-1P3
89,35 €
75,08 €
exkl. Versandkosten
Artikel
FES-566481
Hersteller-Nr.
VUVG-L10-T32H-AZT-M7-1P3
Magnetventil
Bilder dienen als Referenz und sind möglicherweise nicht genau, das tatsächliche Produkt kann abweichen.
Häufig zusammen gekauft
-
Dieser Artikel:
89,35 € 75,08 €exkl. Versandkosten
-
Festo 8031541. Magnetventil VUVG-B18-T32U-MZT-F-1R8L
123,33 € 103,64 €exkl. Versandkosten
-

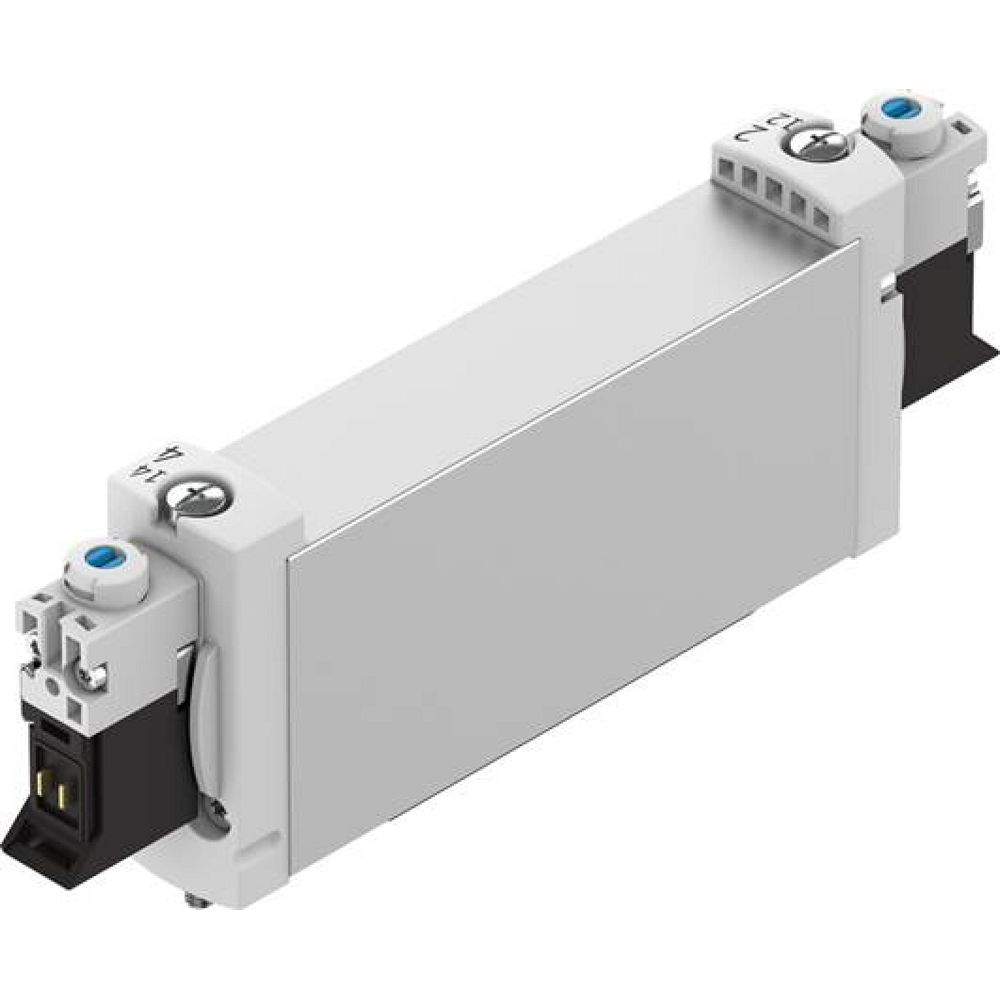

Festo 574452. Magnetventil VUVG-B18-P53C-ZT-F-1P3
100,66 € 84,59 €exkl. Versandkosten
| Ventilfunktion | 2x3/2 offen/geschlossen monostabil |
| Betätigungsart | elektrisch |
| Ventilgröße | 10 mm |
| Normalnenndurchfluss | 170 l/min |
| Pneumatischer Arbeitsanschluss | M7 |
| Betriebsspannung | 24V DC |
| Betriebsdruck | 0.15 MPa ... 1 MPa |
| Betriebsdruck | 1.5 bar ... 10 bar |
| Konstruktiver Aufbau | Kolben-Schieber |
| Rückstellart | pneumatische Feder |
| Zulassung | RCM Mark c UL us - Recognized (OL) |
| Schutzart | IP40 IP65 mit Steckdose |
| Nennweite | 2.7 mm |
| Abluftfunktion | drosselbar |
| Dichtprinzip | weich |
| Einbaulage | beliebig |
| Handhilfsbetätigung | rastend tastend verdeckt |
| Steuerart | vorgesteuert |
| Steuerluftversorgung | extern |
| Symbol | 00992927 |
| Überdeckung | positive Überdeckung |
| Steuerdruck | 0.15 MPa ... 0.8 MPa |
| Steuerdruck | 1.5 bar ... 8 bar |
| Vakuumtauglichkeit | nein |
| Schaltzeit aus | 15 ms |
| Schaltzeit ein | 6 ms |
| Einschaltdauer | 100% |
| Max. positiver Prüfimpuls bei 0 Signal | 700 µs |
| Max. negativer Prüfimpuls bei 1 Signal | 900 µs |
| Spulenkennwerte | 24 V DC: 1,0 W 24 V DC: Niederstromphase 0,3 W, Hochstromphase 1,0 W |
| Zulässige Spannungsschwankungen | +/- 10 % |
| Betriebsmedium | Druckluft nach ISO 8573-1:2010 [7:4:4] |
| Hinweis zum Betriebs-/Steuermedium | Geölter Betrieb möglich (im weiteren Betrieb erforderlich) |
| Schwingfestigkeit | Transporteinsatzprüfung mit Schärfegrad 2 nach FN 942017-4 und EN 60068-2-6 |
| Einschränkung Umgebungs- und Medientemperatur | -5 - 50 °C ohne Haltestromabsenkung |
| Schockfestigkeit | Schockprüfung mit Schärfegrad 2 nach FN 942017-5 und EN 60068-2-27 |
| Korrosionsbeständigkeitsklasse KBK | 2 - mäßige Korrosionsbeanspruchung |
| LABS-Konformität | VDMA24364-B1/B2-L |
| Mediumstemperatur | -5 °C ... 60 °C |
| Steuermedium | Druckluft nach ISO 8573-1:2010 [7:4:4] |
| Umgebungstemperatur | -5 °C ... 60 °C |
| Produktgewicht | 97 g |
| Elektrischer Anschluss | über elektrische Anschlussplatte |
| Befestigungsart | wahlweise: auf Anschlussleiste mit Durchgangsbohrung |
| Anschluss Steuerluft 12/14 | M3 |
| Pneumatischer Anschluss 1 | M7 |
| Pneumatischer Anschluss 2 | M7 |
| Pneumatischer Anschluss 3 | M7 |
| Pneumatischer Anschluss 4 | M7 |
| Pneumatischer Anschluss 5 | M7 |
| Werkstoff-Hinweis | RoHS konform |
| Werkstoff Dichtungen | HNBR NBR |
| Werkstoff Gehäuse | Aluminium-Knetlegierung |
| Hersteller-Nr. | VUVG-L10-T32H-AZT-M7-1P3 |
|---|---|
| Hersteller | Festo |
| GPSR manufacturer information | Festo Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com |
| EAN | 4052568213886 |
| Gewicht | 0.055000 |
| Zolltarifnummer | 84812090 |
| Artikel-Authentizität | Originalprodukt |
| Artikelzustand | Neu |
