Festo 573201. Magnetventil VSVA-B-M52-MZD-A2-1T1L-APX-0.5
182,64 €
153,48 €
exkl. Versandkosten
Artikel
FES-573201
Hersteller-Nr.
VSVA-B-M52-MZD-A2-1T1L-APX-0.5
Magnetventil

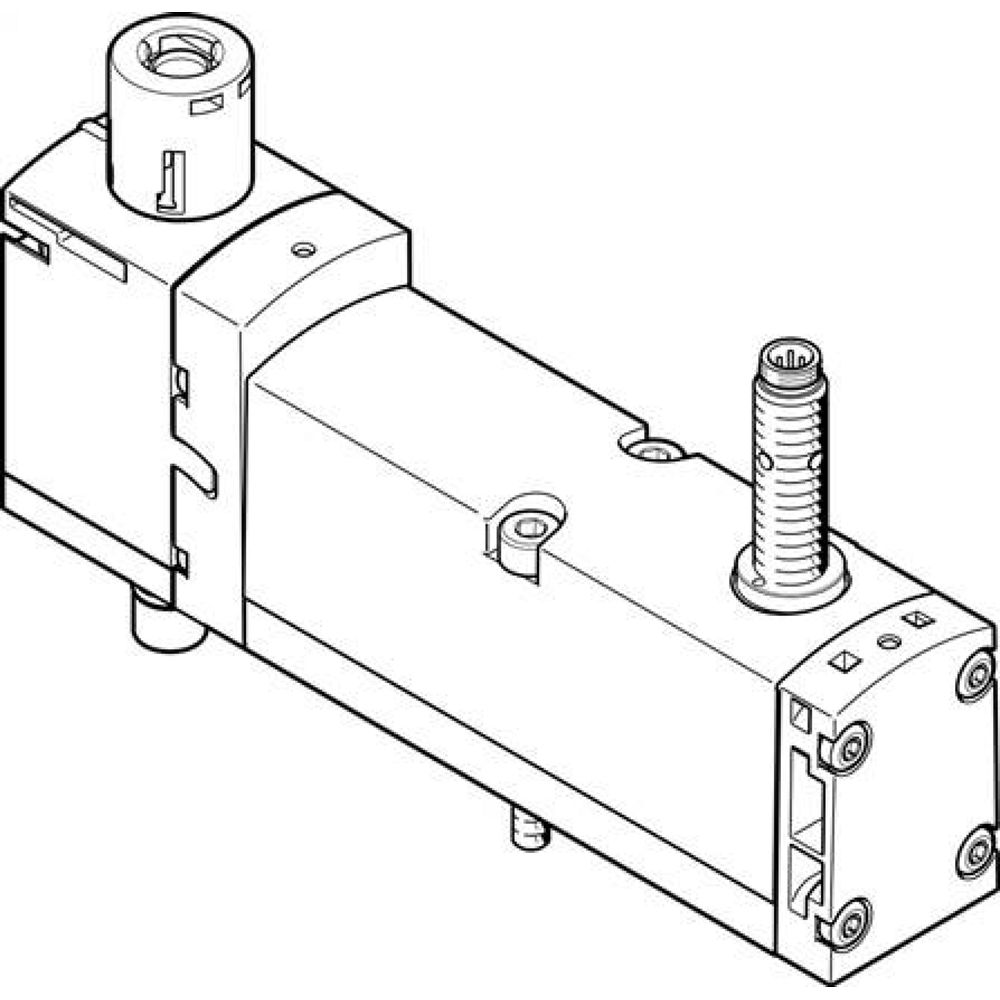

Bilder dienen als Referenz und sind möglicherweise nicht genau, das tatsächliche Produkt kann abweichen.
Häufig zusammen gekauft
-
Dieser Artikel:
182,64 € 153,48 €exkl. Versandkosten
-
Festo 8039192. Magnetventil VSVA-B-P53EP-Z-A2-1T1L
143,68 € 120,74 €exkl. Versandkosten
-
Festo 8033042. Magnetventil VSVA-B-B52-ZH-A1-1T1L
129,95 € 109,20 €exkl. Versandkosten
| Ventilfunktion | 5/2 monostabil |
| Betätigungsart | elektrisch |
| Baubreite | 18 mm |
| Normalnenndurchfluss | 550 l/min |
| Pneumatischer Arbeitsanschluss | Anschlussplatte Größe 18 mm nach ISO 15407-2 G1/8 |
| Betriebsspannung | 24V DC |
| Betriebsdruck | -0.09 MPa ... 1 MPa |
| Betriebsdruck | -0.9 bar ... 10 bar |
| Konstruktiver Aufbau | Kolben-Schieber |
| Rückstellart | mechanische Feder |
| KC-Zeichen | KC-EMV |
| CE-Zeichen (siehe Konformitätserklärung) | nach EU-EMV-Richtlinie |
| UKCA-Zeichen (siehe Konformitätserklärung) | nach UK Vorschriften für EMV |
| Schutzart | IP65 NEMA 4 |
| Nennweite | 5 mm |
| Abluftfunktion | drosselbar über Drosselplatte über Einzelanschlussplatte |
| Dichtprinzip | weich |
| Einbaulage | beliebig |
| Handhilfsbetätigung | rastend tastend verdeckt |
| Steuerart | vorgesteuert |
| Steuerluftversorgung | extern intern |
| Strömungsrichtung | nicht reversibel |
| Symbol | 00997392 |
| Messprinzip | induktiv |
| Überdeckung | positive Überdeckung |
| Verpolungsschutz Sensor | für alle elektrischen Anschlüsse |
| Signalzustandsanzeige | LED |
| Schaltstellungsabfrage | Ruhestellung mit Sensor |
| Schaltzustandsanzeige Sensor | LED |
| Steuerdruck | 0.3 MPa ... 1 MPa |
| Steuerdruck | 3 bar ... 10 bar |
| Durchfluss Ventil | 750 l/min |
| Durchfluss Ventil auf Einzelanschlussplatte | 600 l/min |
| Durchfluss Ventil pneumatisch verkettet flow optimized | 700 l/min |
| Durchfluss Ventil pneumatisch verkettet | 550 l/min |
| Schaltzeit aus | 38 ms |
| Schaltzeit ein | 12 ms |
| Ventil - Sensorschaltzeit ein | 32 ms |
| Ventil - Sensorschaltzeit aus | 9 ms |
| Einschaltdauer | 100% |
| Max. positiver Prüfimpuls bei 0 Signal | 1500 µs |
| Max. negativer Prüfimpuls bei 1 Signal | 800 µs |
| Nennbetriebsspannung DC | 24 V |
| Schaltausgang | PNP |
| Spulenkennwerte | 24 V DC: 1,6 W |
| Stoßspannungsfestigkeit | 2.5 kV |
| Verschmutzungsgrad | 3 |
| Zulässige Spannungsschwankungen | +/- 10 % |
| Betriebsmedium | Druckluft nach ISO 8573-1:2010 [7:4:4] |
| Hinweis zum Betriebs-/Steuermedium | Geölter Betrieb möglich (im weiteren Betrieb erforderlich) |
| Schwingfestigkeit | Transporteinsatzprüfung mit Schärfegrad 2 nach FN 942017-4 und EN 60068-2-6 |
| Schockfestigkeit | Schockprüfung mit Schärfegrad 2 nach FN 942017-5 und EN 60068-2-27 |
| Korrosionsbeständigkeitsklasse KBK | 0 - keine Korrosionsbeanspruchung |
| LABS-Konformität | VDMA24364-B1/B2-L |
| Mediumstemperatur | -5 °C ... 50 °C |
| Relative Luftfeuchtigkeit | 0 - 90 % |
| Schalldruckpegel | 85 dB(A) |
| Umgebungstemperatur | -5 °C ... 50 °C |
| Max. Anziehdrehmoment Ventilbefestigung | 0.8 Nm ... 1.2 Nm |
| Produktgewicht | 157 g |
| Betriebsspannungsbereich DC Sensor | 10 V ... 30 V |
| Kurzschlussfestigkeit Sensor | taktend |
| Leerlaufstrom Sensor | 10 mA |
| Max. Ausgangsstrom Sensor | 200 mA |
| Max. Schaltfrequenz Sensor | 5000 Hz |
| Restwelligkeit Sensor | ± 10 % |
| Spannungsfall Sensor | 2 V |
| Elektrischer Anschluss | 4-polig Stecker nach ISO 15407-2 |
| Sensoranschluss | Stecker Kabel 4-polig M12x1 0,5 m |
| Befestigungsart | auf Anschlussplatte |
| Anschluss Steuerluft 12/14 | Anschlussplatte Größe 18 mm nach ISO 15407-2 |
| Anschluss Steuerabluft 82/84 | gefasst nicht gefasst wahlweise: |
| Pneumatischer Anschluss 1 | Anschlussplatte Größe 18 mm nach ISO 15407-2 |
| Pneumatischer Anschluss 2 | Anschlussplatte Größe 18 mm nach ISO 15407-2 |
| Pneumatischer Anschluss 3 | Anschlussplatte Größe 18 mm nach ISO 15407-2 |
| Pneumatischer Anschluss 4 | Anschlussplatte Größe 18 mm nach ISO 15407-2 |
| Pneumatischer Anschluss 5 | Anschlussplatte Größe 18 mm nach ISO 15407-2 |
| Werkstoff-Hinweis | RoHS konform |
| Werkstoff Dichtungen | FPM NBR |
| Werkstoff Gehäuse | Aluminium-Druckguss PA |
| Werkstoff Schrauben | Stahl, verzinkt |
| Schaltelementfunktion | Öffner |
| Hersteller-Nr. | VSVA-B-M52-MZD-A2-1T1L-APX-0.5 |
|---|---|
| Hersteller | Festo |
| GPSR manufacturer information | Festo Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com |
| EAN | 4052568219765 |
| Gewicht | 0.190000 |
| Zolltarifnummer | 84812090 |
| Artikel-Authentizität | Originalprodukt |
| Artikelzustand | Neu |
