Festo 570184. Mini-Schlitten DGSL-12-80-EA
Hersteller-Nr.
DGSL-12-80-EA
| Hub | 80 mm |
| Justierbarer Endlagenbereich / Länge vorne | 38 mm |
| Justierbarer Endlagenbereich / Länge hinten | 5.5 mm |
| Kolben-Ø | 16 mm |
| Betriebsart der Antriebseinheit | Joch |
| Dämpfung | kurze elastische Dämpfungsringe/-platten beidseitig |
| Einbaulage | beliebig |
| Führung | Kugelkäfigführung |
| Konstruktiver Aufbau | Joch
Kolben
Kolbenstange
Schlitten |
| Positionserkennung | für Näherungsschalter |
| Symbol | 00991263 |
| Betriebsdruck | 0.1 MPa ... 0.8 MPa |
| Betriebsdruck | 1 bar ... 8 bar |
| Max. Geschwindigkeit | 0.8 m/s |
| Wiederholgenauigkeit | 0,3 mm |
| Funktionsweise | doppeltwirkend |
| Betriebsmedium | Druckluft nach ISO 8573-1:2010 [7:4:4] |
| Hinweis zum Betriebs-/Steuermedium | Geölter Betrieb möglich (im weiteren Betrieb erforderlich) |
| Korrosionsbeständigkeitsklasse KBK | 0 - keine Korrosionsbeanspruchung |
| LABS-Konformität | VDMA24364-B1/B2-L |
| Umgebungstemperatur | 0 °C ... 60 °C |
| Aufprallenergie in den Endlagen | 0.25 J |
| Dämpfungslänge | 1 mm |
| Max. Kraft Fy | 1280 N |
| Max. Kraft Fz | 1280 N |
| Max. Moment Mx | 20 Nm |
| Max. Moment My | 15 Nm |
| Max. Moment Mz | 15 Nm |
| Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Rücklauf | 104 N |
| Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Vorlauf | 121 N |
| Bewegte Masse | 456 g |
| Produktgewicht | 1137 g |
| Alternativanschlüsse | siehe Produktzeichnung |
| Befestigungsart | mit Durchgangsbohrung |
| Pneumatischer Anschluss | M5 |
| Werkstoff-Hinweis | RoHS konform |
| Werkstoff Deckel | Aluminium-Knetlegierung |
| Werkstoff Dichtungen | HNBR |
| Werkstoff Gehäuse | Aluminium-Knetlegierung |
| Werkstoff Kolbenstange | hochlegierter Stahl rostfrei |
Weitere Informationen
| Hersteller-Nr. |
DGSL-12-80-EA |
| Hersteller |
Festo |
| GPSR manufacturer information |
Festo Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com |
| EAN |
4052568216795 |
| Gewicht |
1.200000 |
| Zolltarifnummer |
84123100 |
| Artikel-Authentizität |
Originalprodukt |
| Artikelzustand |
Neu |

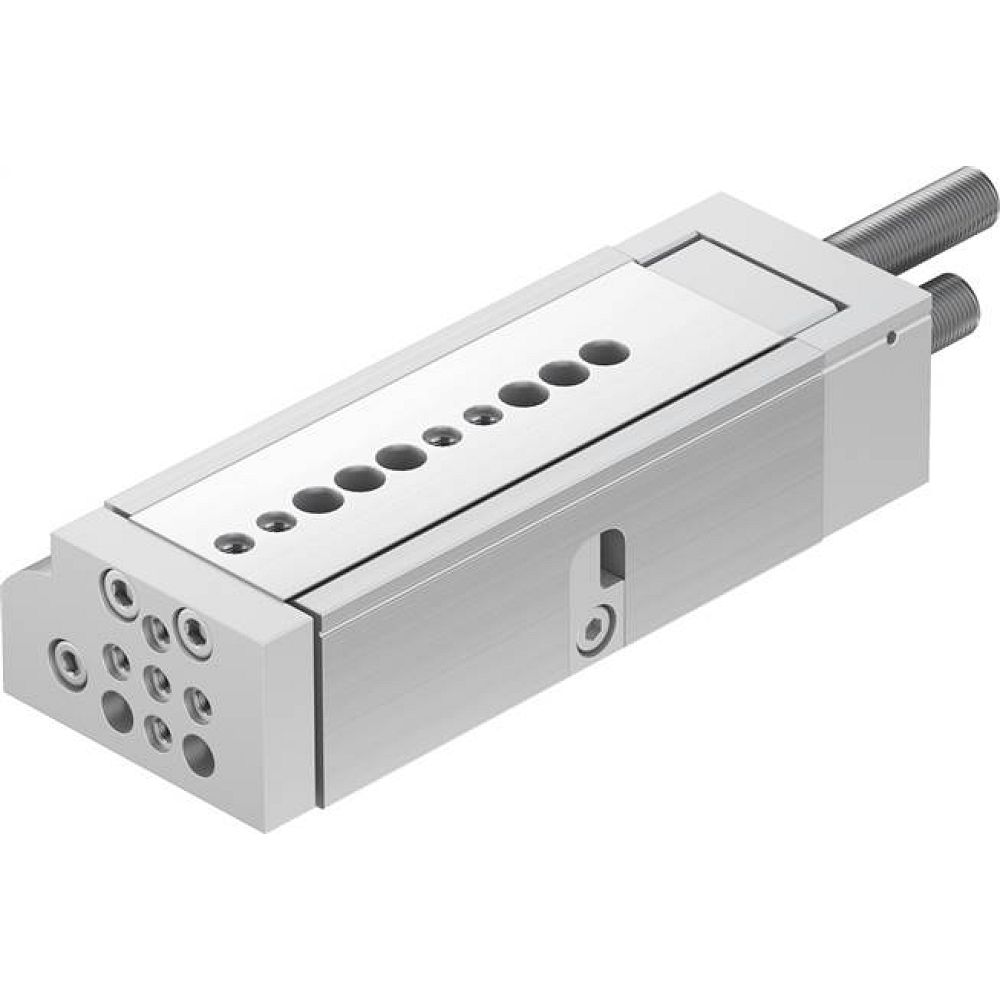

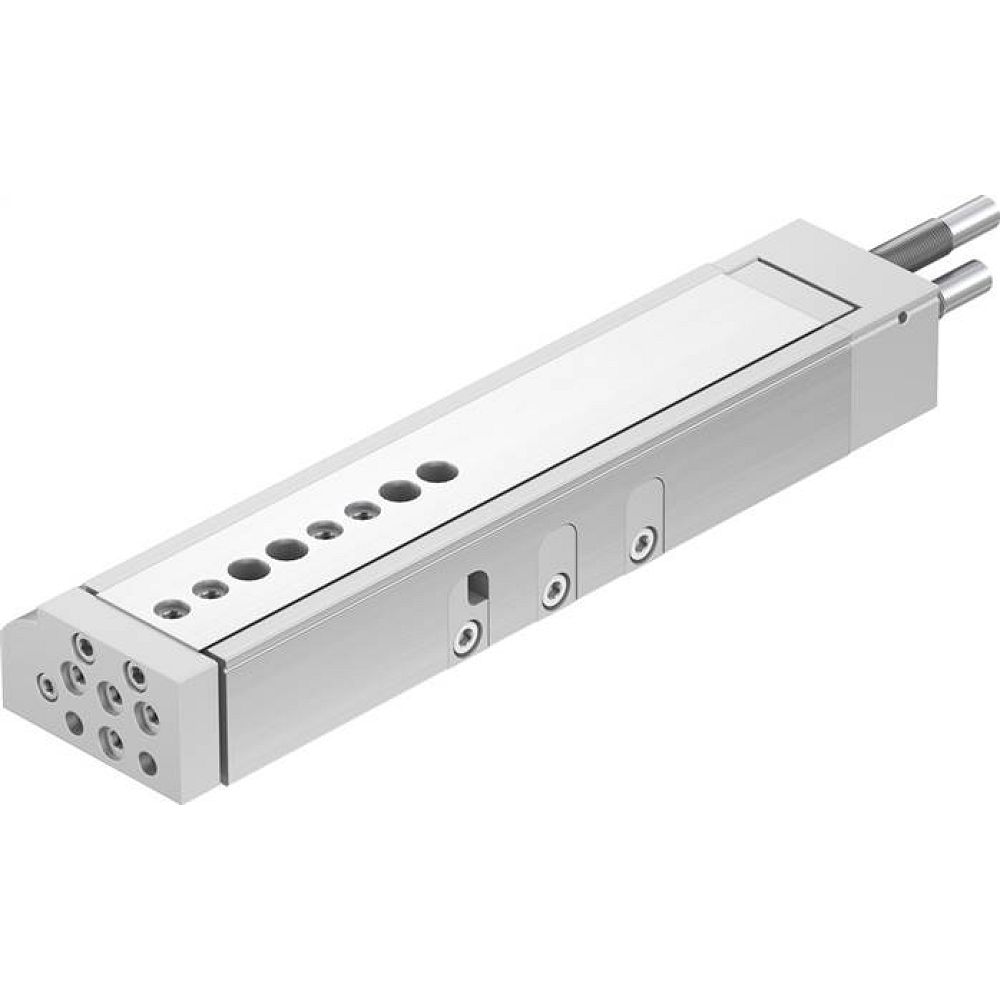

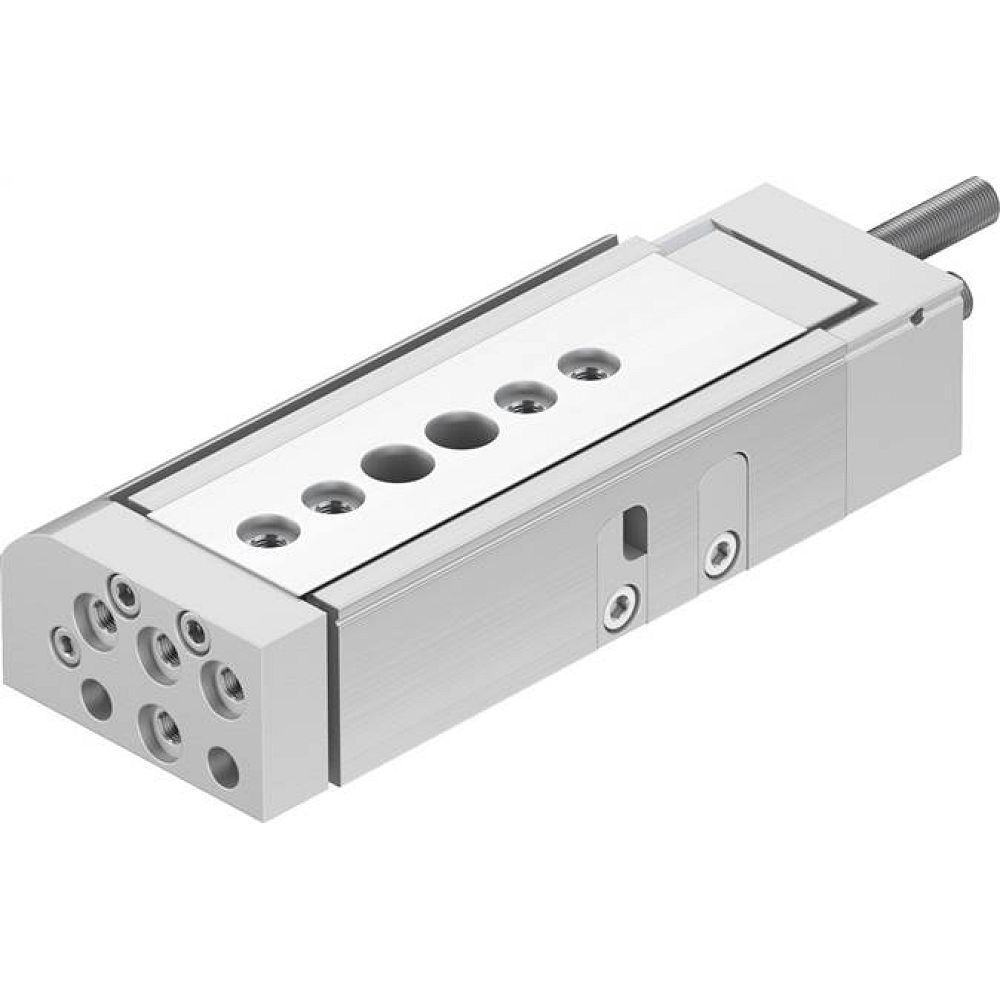

Kunden, die diesen Artikel gekauft haben, auch gekauft
