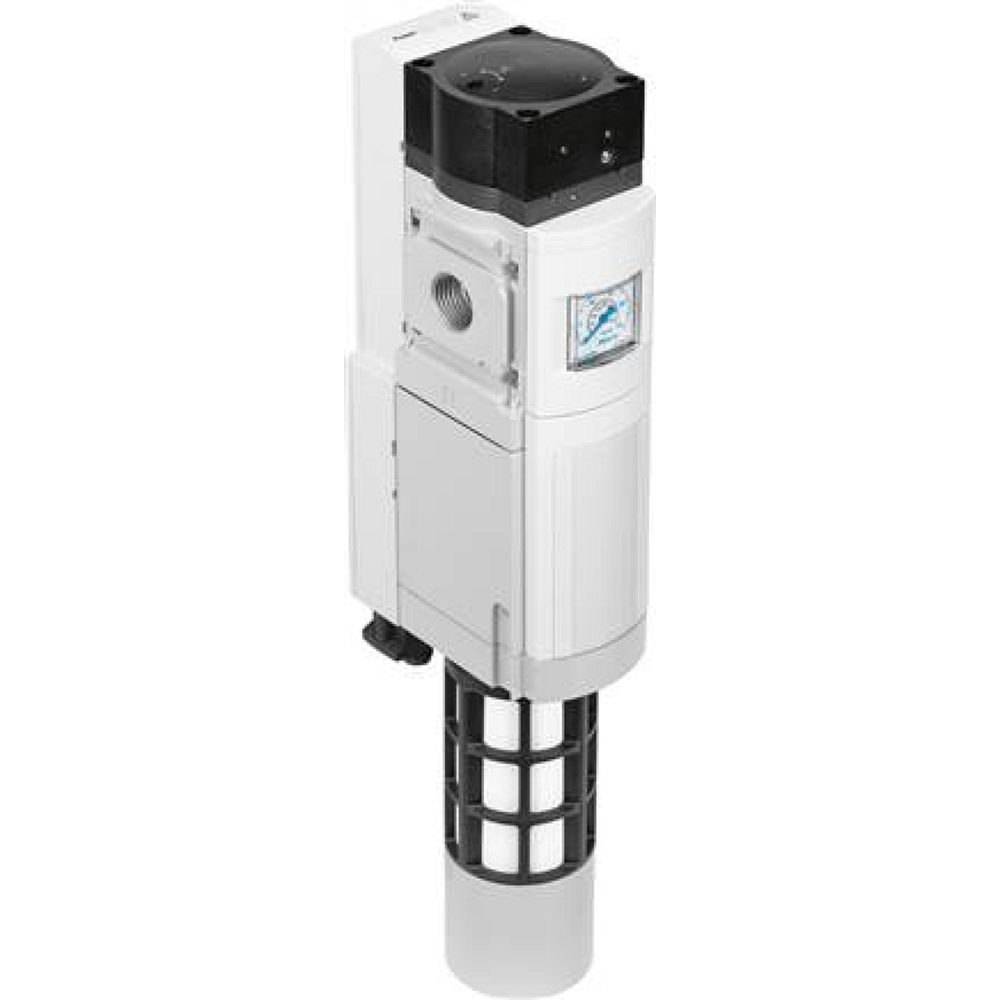

Festo 548717. Druckaufbau- und Entlüftungsventil MS6-SV-1/2-E-10V24-SO-AG

Name: Festo 548717. Druckaufbau- und Entlüftungsventil MS6-SV-1/2-E-10V24-SO-AG
Brand: Festo
SKU: FES-548717
Price: 1051.769601 EUR
Availability: InStock

1.051,77 € 883,84 €

exkl. Versandkosten

Artikel

FES-548717

Hersteller-Nr.

MS6-SV-1/2-E-10V24-SO-AG

Druckaufbau- und Entlüftungsventil

Zum Ende der Bildgalerie springen

Zum Anfang der Bildgalerie springen

Bilder dienen als Referenz und sind möglicherweise nicht genau, das tatsächliche Produkt kann abweichen.

Häufig zusammen gekauft

Dieser Artikel: Festo 548717. Druckaufbau- und Entlüftungsventil MS6-SV-1/2-E-10V24-SO-AG
1.051,77 € 883,84 €
exkl. Versandkosten
Festo 541259. Einschaltventil MS4-EM1-1/4-S
48,84 € 41,04 €
exkl. Versandkosten

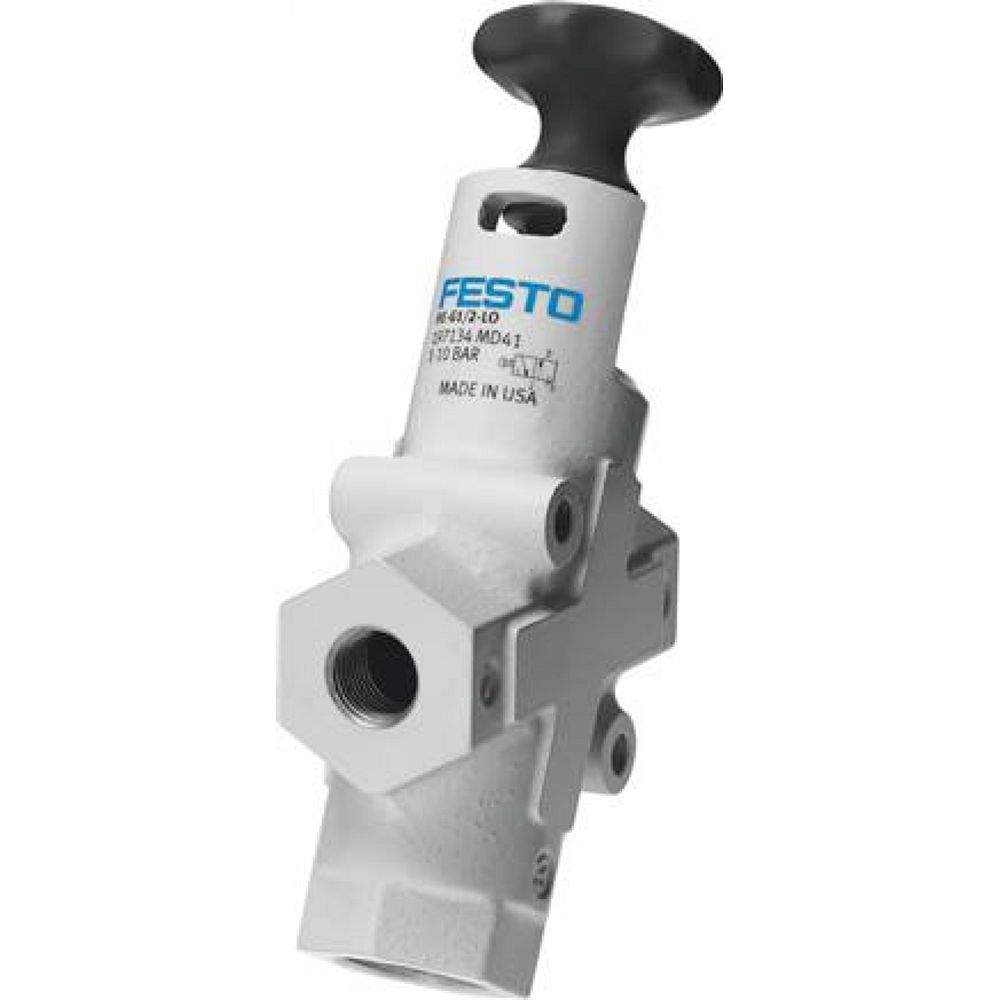

Festo 197133. Absperrventil HE-G3/8-LO
179,67 € 150,98 €
exkl. Versandkosten

Details

Information

Downloads

Baureihe	MS
Baugröße	6
Rastermaß	62 mm
Sicherheitsfunktion	Entlüften Vermeidung von unerwartetem Anlauf (Belüften)
Safety Integrity Level (SIL)	Entlüften / SIL 3 Vermeidung von unerwartetem Anlauf (Belüften) / SIL 3
Performance Level (PL)	Entlüften / bis Kategorie 4, Performance Level e Vermeidung von unerwartetem Anlauf (Belüften) / bis Kategorie 4, Performance Level e
Hinweis zur Zwangsdynamisierung	Schaltfrequenz mindestens 1/Monat
Konstruktiver Aufbau	Kolben-Sitz
Überschneidungsfreiheit	nein
Betätigungsart	elektrisch
Steuerluftversorgung	intern
Dichtprinzip	weich
Abluftfunktion	nicht drosselbar
Positionserkennungsprinzip	Magnetkolben-Prinzip
Entspricht Norm	DIN EN ISO 13849-1
Handhilfsbetätigung	keine
Rückstellart	mechanische Feder
Steuerart	vorgesteuert
Symbol	00995704
Ventilfunktion	3/2 geschlossen monostabil Druckaufbau-Funktion
Betriebsdruck	0.35 MPa ... 1 MPa
Betriebsdruck	3.5 bar ... 10 bar
Druckanzeige	mit Manometer
C-Wert	19.3 l/sbar
b-Wert	0.21
Normalnenndurchfluss	4300 l/min
Normaldurchfluss Entlüftung 0,6->0 MPa (6->0 bar, 87->0 psi)	9000 l/min
Max. Schaltfrequenz	0.5 Hz
Schaltzeit aus	40 ms
Schaltzeit ein	130 ms
Einschaltdauer	100%
Signalzustandsanzeige	LED potenzialfreier Kontakt
Nennbetriebsspannung DC	24 V
Zulässige Spannungsschwankungen	+/- 10 %
Betriebsmedium	Druckluft nach ISO 8573-1:2010 [7:4:4]
Hinweis zum Betriebs-/Steuermedium	Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Korrosionsbeständigkeitsklasse KBK	2 - mäßige Korrosionsbeanspruchung
Werkstoff-Hinweis	RoHS konform
LABS-Konformität	VDMA24364-B1/B2-L
Schalldruckpegel	75 dB(A)
Schutzart	IP65 mit Steckdose
Mediumstemperatur	-10 °C ... 50 °C
Umgebungstemperatur	-10 °C ... 50 °C
Lagertemperatur	-10 °C ... 50 °C
Schockfestigkeit	Schockprüfung mit Schärfegrad 2 nach FN 942017-5 und EN 60068-2-27
Schwingfestigkeit	Transporteinsatzprüfung mit Schärfegrad 2 nach FN 942017-4 und EN 60068-2-6
Zulassung	RCM Mark
KC-Zeichen	KC-EMV
CE-Zeichen (siehe Konformitätserklärung)	nach EU-EMV-Richtlinie nach EU-Maschinen-Richtlinie
Zertifikat ausstellende Stelle	IFA 1001180
Befestigungsart	wahlweise: Leitungseinbau mit Zubehör
Einbaulage	beliebig
Produktgewicht	2200 g
Pneumatischer Anschluss 1	G1/2
Pneumatischer Anschluss 2	G1/2
Pneumatischer Anschluss 3	G1
Elektrischer Anschluss	9-polig Sub-D
Werkstoff Gehäuse	Aluminium-Druckguss
Werkstoff Dichtungen	NBR
Werkstoff Kolbenstange	hochlegierter Stahl rostfrei

Weitere Informationen
Hersteller-Nr.	MS6-SV-1/2-E-10V24-SO-AG
Hersteller	Festo
GPSR manufacturer information	Festo Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com
EAN	4052568190125
Gewicht	3.000000
Zolltarifnummer	84812090
Artikel-Authentizität	Originalprodukt
Artikelzustand	Neu
