Festo 556697. Schwenk-Lineareinheit DSL-32-40-270-CC-A-S2-KF-B
2.270,07 €
1.907,62 €
exkl. Versandkosten
Artikel
FES-556697
Hersteller-Nr.
DSL-32-40-270-CC-A-S2-KF-B
Schwenk-Lineareinheit
Bilder dienen als Referenz und sind möglicherweise nicht genau, das tatsächliche Produkt kann abweichen.
Häufig zusammen gekauft
-
Dieser Artikel:
2.270,07 € 1.907,62 €exkl. Versandkosten
-
Festo 556540. Schwenk-Lineareinheit DSL-40-40-270-P-A-S2-B
1.788,70 € 1.503,11 €exkl. Versandkosten
-

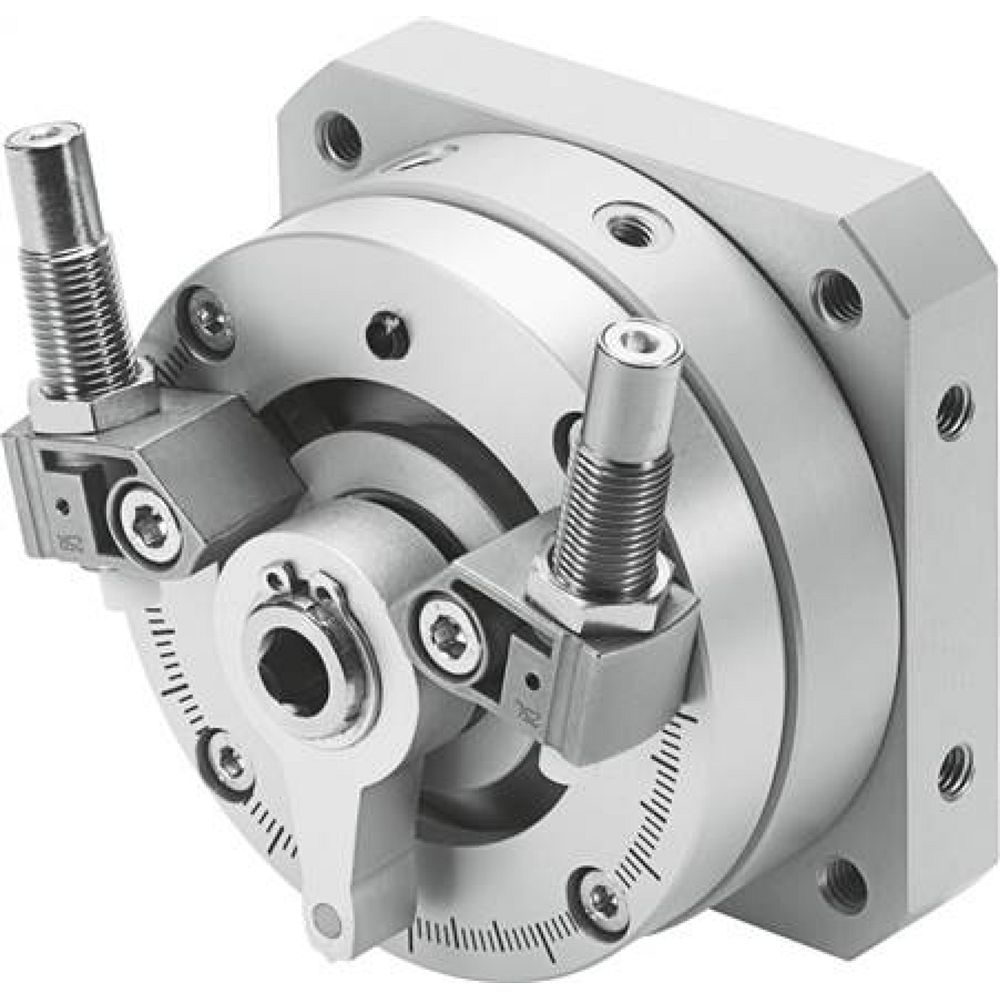

Festo 547584. Schwenkantrieb DSM-32-270-CC-A-B
685,58 € 576,12 €exkl. Versandkosten
| Dämpfungswinkel | 12 deg |
| Einstellbereich Schwenkwinkel | 0 deg ... 246 deg |
| Hub | 40 mm |
| Kolben-Ø | 32 mm |
| Schwenkwinkel | 0 deg ... 246 deg |
| Dämpfung | Stoßdämpfer beidseitig elastische Dämpfungsringe/-platten beidseitig |
| Einbaulage | beliebig |
| Feinjustage | -3 deg |
| Funktionsweise | doppeltwirkend |
| Konstruktiver Aufbau | Schwenkflügel |
| Positionserkennung | für Näherungsschalter |
| Symbol | 00991268 |
| Varianten | Durchgehende Kolbenstange |
| Verdrehsicherung/Führung | kugelgeführt |
| Betriebsdruck | 2.5 bar ... 8 bar |
| Max. Aufprallgeschwindigkeit | 0.5 m/s |
| Max. Schwenkfrequenz bei 0,6 MPa (6 bar, 87 psi) | 0.7 Hz |
| Schwenkwinkelspiel | 0.05 deg |
| Wiederholgenauigkeit | 0.1 deg |
| Betriebsmedium | Druckluft nach ISO 8573-1:2010 [7:4:4] |
| Hinweis zum Betriebs-/Steuermedium | Geölter Betrieb möglich (im weiteren Betrieb erforderlich) |
| Korrosionsbeständigkeitsklasse KBK | 1 - niedrige Korrosionsbeanspruchung |
| LABS-Konformität | VDMA24364-B2-L |
| Umgebungstemperatur | -10 °C ... 60 °C |
| Dynamisches Lastmoment | 1 Nm |
| Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Rücklauf | 294 N |
| Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Vorlauf | 403.5 N |
| Theoretisches Drehmoment bei 0,6 MPa (6 bar, 87 psi) | 10 Nm |
| Zulässiges Massenträgheitsmoment | 1.7E-4 kgm² |
| Produktgewicht | 3280 g |
| Grundgewicht bei 0 mm Hub | 3280 g |
| Gewichtszuschlag pro 10 mm Hub | 109 g |
| Befestigungsart | wahlweise: geklemmt in T-Nut mit Außengewinde |
| Pneumatischer Anschluss | G1/8 |
| Werkstoff Deckel | Aluminium-Knetlegierung eloxiert |
| Werkstoff Dichtungen | TPE-U(PU) |
| Werkstoff Gehäuse | Aluminium-Knetlegierung gleiteloxiert |
| Werkstoff Kolbenstange | Vergütungsstahl |
| Hersteller-Nr. | DSL-32-40-270-CC-A-S2-KF-B |
|---|---|
| Hersteller | Festo |
| GPSR manufacturer information | Festo Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com |
| EAN | 4052568201982 |
| Gewicht | 3.800000 |
| Zolltarifnummer | 84123900 |
| Artikel-Authentizität | Originalprodukt |
| Artikelzustand | Neu |
