Festo 170960. Führungszylinder DFM-80-25-P-A-KF
648,06 €
544,59 €
exkl. Versandkosten
Artikel
FES-170960
Hersteller-Nr.
DFM-80-25-P-A-KF
Führungszylinder

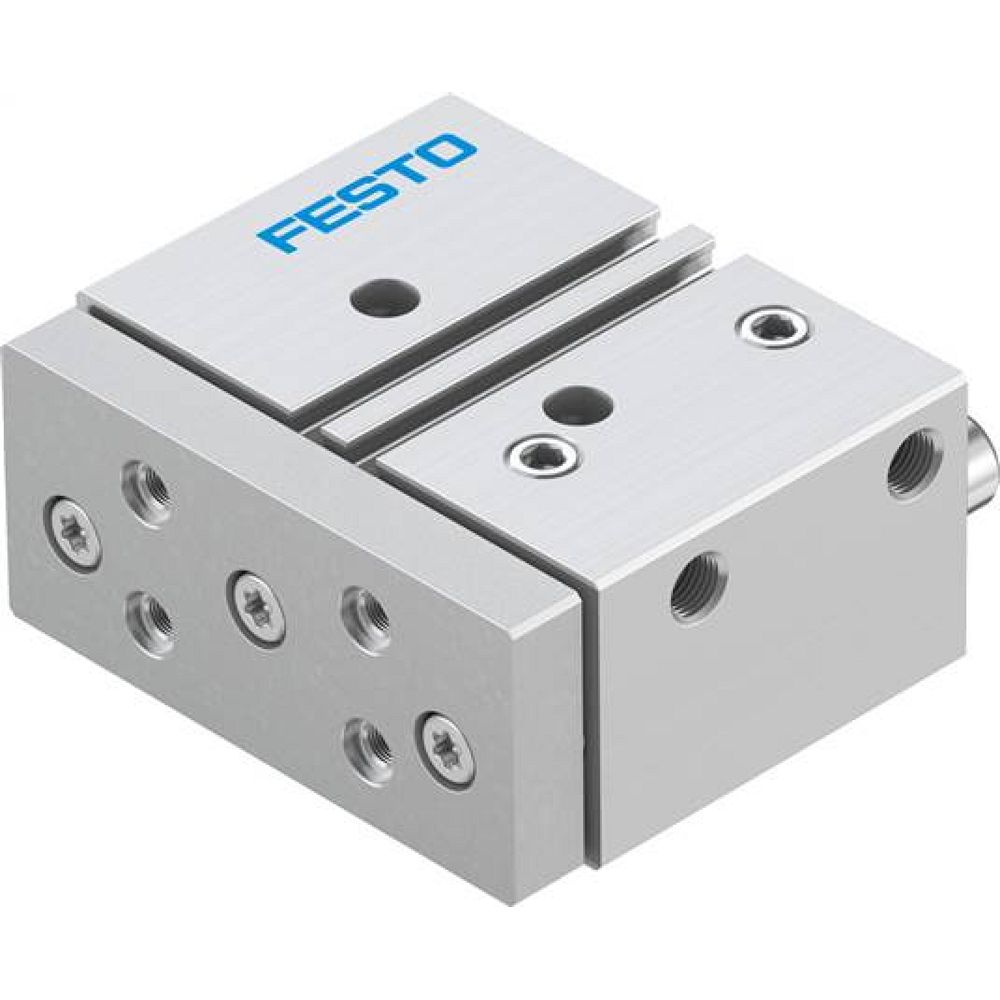

Bilder dienen als Referenz und sind möglicherweise nicht genau, das tatsächliche Produkt kann abweichen.
Häufig zusammen gekauft
-
Dieser Artikel:
648,06 € 544,59 €exkl. Versandkosten
-
Festo 170831. Führungszylinder DFM-12-100-P-A-GF
222,36 € 186,86 €exkl. Versandkosten
-
Festo 159960. Doppelkolbenzylinder DPZJ-25-25-P-A-S2
742,76 € 624,17 €exkl. Versandkosten
| Schwerpunktsabstand der Nutzlast zur Jochplatte xs | 125 mm |
| Hub | 25 mm |
| Kolben-Ø | 80 mm |
| Betriebsart der Antriebseinheit | Joch |
| Dämpfung | elastische Dämpfungsringe/-platten beidseitig |
| Einbaulage | beliebig |
| Führung | Kugelumlaufführung |
| Konstruktiver Aufbau | Führung |
| Positionserkennung | für Näherungsschalter |
| Symbol | 00991737 |
| Betriebsdruck | 0.05 MPa ... 1 MPa |
| Betriebsdruck | 0.5 bar ... 10 bar |
| Max. Geschwindigkeit | 0.4 m/s |
| Funktionsweise | doppeltwirkend |
| Betriebsmedium | Druckluft nach ISO 8573-1:2010 [7:4:4] |
| Hinweis zum Betriebs-/Steuermedium | Geölter Betrieb möglich (im weiteren Betrieb erforderlich) |
| Korrosionsbeständigkeitsklasse KBK | 0 - keine Korrosionsbeanspruchung |
| LABS-Konformität | VDMA24364-B1/B2-L |
| Umgebungstemperatur | -5 °C ... 60 °C |
| Aufprallenergie in den Endlagen | 0.75 J |
| Max. Kraft Fy | 2048 N |
| Max. Kraft Fy statisch | 3120 N |
| Max. Kraft Fz | 2048 N |
| Max. Kraft Fz statisch | 3120 N |
| Max. Moment Mx | 158.67 Nm |
| Max. Moment Mx statisch | 241.8 Nm |
| Max. Moment My | 48.12 Nm |
| Max. Moment My statisch | 73.32 Nm |
| Max. Moment Mz | 48.12 Nm |
| Max. Moment Mz statisch | 73.32 Nm |
| Max. zulässige Momentenbelastung Mx in Abhängigkeit vom Hub | 34.06 Nm |
| Max. Nutzlast in Abhängigkeit vom Hub bei definiertem Abstand xs | 220 N |
| Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Rücklauf | 2827 N |
| Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Vorlauf | 3016 N |
| Bewegte Masse | 3673 g |
| Produktgewicht | 6506 g |
| Schwerpunkt der bewegten Masse in Abhängigkeit vom Hub | 33.9 mm |
| Alternativanschlüsse | siehe Produktzeichnung |
| Pneumatischer Anschluss | G3/8 |
| Werkstoff-Hinweis | RoHS konform |
| Werkstoff Deckel | Aluminium-Knetlegierung |
| Werkstoff Dichtungen | NBR |
| Werkstoff Gehäuse | Aluminium-Knetlegierung |
| Werkstoff Kolbenstange | hochlegierter Stahl rostfrei |
| Hersteller-Nr. | DFM-80-25-P-A-KF |
|---|---|
| Hersteller | Festo |
| GPSR manufacturer information | Festo Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com |
| EAN | 4052568140410 |
| Gewicht | 7.000000 |
| Zolltarifnummer | 84123100 |
| Artikel-Authentizität | Originalprodukt |
| Artikelzustand | Neu |
