Festo 170877. Führungszylinder DFM-50-200-P-A-GF
618,68 €
519,90 €
exkl. Versandkosten
Artikel
FES-170877
Hersteller-Nr.
DFM-50-200-P-A-GF
Führungszylinder
Bilder dienen als Referenz und sind möglicherweise nicht genau, das tatsächliche Produkt kann abweichen.
Häufig zusammen gekauft
-
Dieser Artikel:
618,68 € 519,90 €exkl. Versandkosten
-

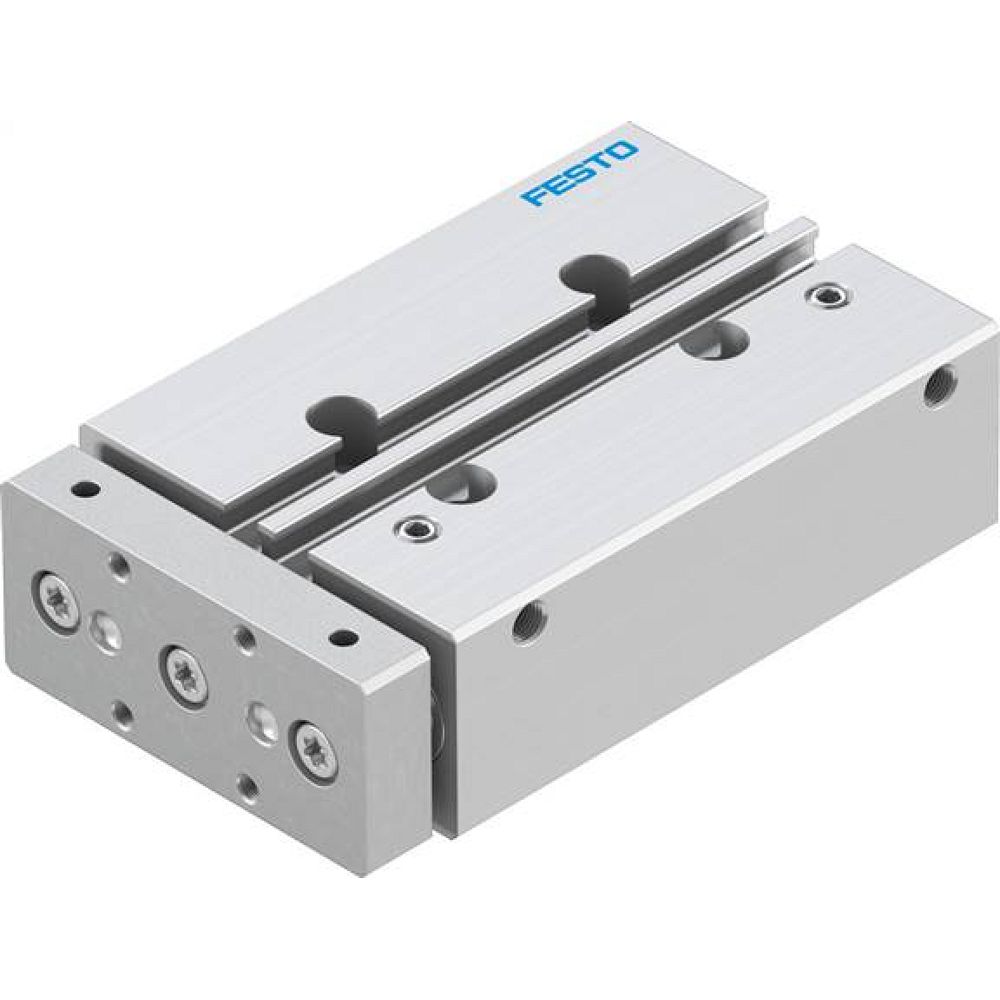

Festo 170904. Führungszylinder DFM-12-50-P-A-KF
291,54 € 244,99 €exkl. Versandkosten
-
Festo 162118. Doppelkolbenzylinder DPZJ-25-25-P-A-KF-S2
924,67 € 777,03 €exkl. Versandkosten
| Schwerpunktsabstand der Nutzlast zur Jochplatte xs | 50 mm |
| Hub | 200 mm |
| Kolben-Ø | 50 mm |
| Betriebsart der Antriebseinheit | Joch |
| Dämpfung | elastische Dämpfungsringe/-platten beidseitig |
| Einbaulage | beliebig |
| Führung | Gleitführung |
| Konstruktiver Aufbau | Führung |
| Positionserkennung | für Näherungsschalter |
| Symbol | 00991737 |
| Betriebsdruck | 0.1 MPa ... 1 MPa |
| Betriebsdruck | 1 bar ... 10 bar |
| Max. Geschwindigkeit | 0.6 m/s |
| Funktionsweise | doppeltwirkend |
| Betriebsmedium | Druckluft nach ISO 8573-1:2010 [7:4:4] |
| Hinweis zum Betriebs-/Steuermedium | Geölter Betrieb möglich (im weiteren Betrieb erforderlich) |
| Korrosionsbeständigkeitsklasse KBK | 1 - niedrige Korrosionsbeanspruchung |
| LABS-Konformität | VDMA24364-B1/B2-L |
| Umgebungstemperatur | -20 °C ... 80 °C |
| Aufprallenergie in den Endlagen | 1 J |
| Max. Kraft Fy | 1533 N |
| Max. Kraft Fy statisch | 1533 N |
| Max. Kraft Fz | 1533 N |
| Max. Kraft Fz statisch | 1533 N |
| Max. Moment Mx | 84.33 Nm |
| Max. Moment Mx statisch | 84.33 Nm |
| Max. Moment My | 69.77 Nm |
| Max. Moment My statisch | 69.77 Nm |
| Max. Moment Mz | 69.77 Nm |
| Max. Moment Mz statisch | 69.77 Nm |
| Max. zulässige Momentenbelastung Mx in Abhängigkeit vom Hub | 10.62 Nm |
| Max. Nutzlast in Abhängigkeit vom Hub bei definiertem Abstand xs | 174 N |
| Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Rücklauf | 1057 N |
| Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Vorlauf | 1178 N |
| Bewegte Masse | 3935 g |
| Produktgewicht | 8238 g |
| Alternativanschlüsse | siehe Produktzeichnung |
| Pneumatischer Anschluss | G1/4 |
| Werkstoff-Hinweis | RoHS konform |
| Werkstoff Deckel | Aluminium-Knetlegierung |
| Werkstoff Dichtungen | NBR |
| Werkstoff Gehäuse | Aluminium-Knetlegierung |
| Werkstoff Kolbenstange | hochlegierter Stahl rostfrei |
| Hersteller-Nr. | DFM-50-200-P-A-GF |
|---|---|
| Hersteller | Festo |
| GPSR manufacturer information | Festo Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com |
| EAN | 4052568139834 |
| Gewicht | 8.000000 |
| Zolltarifnummer | 84123100 |
| Artikel-Authentizität | Originalprodukt |
| Artikelzustand | Neu |
