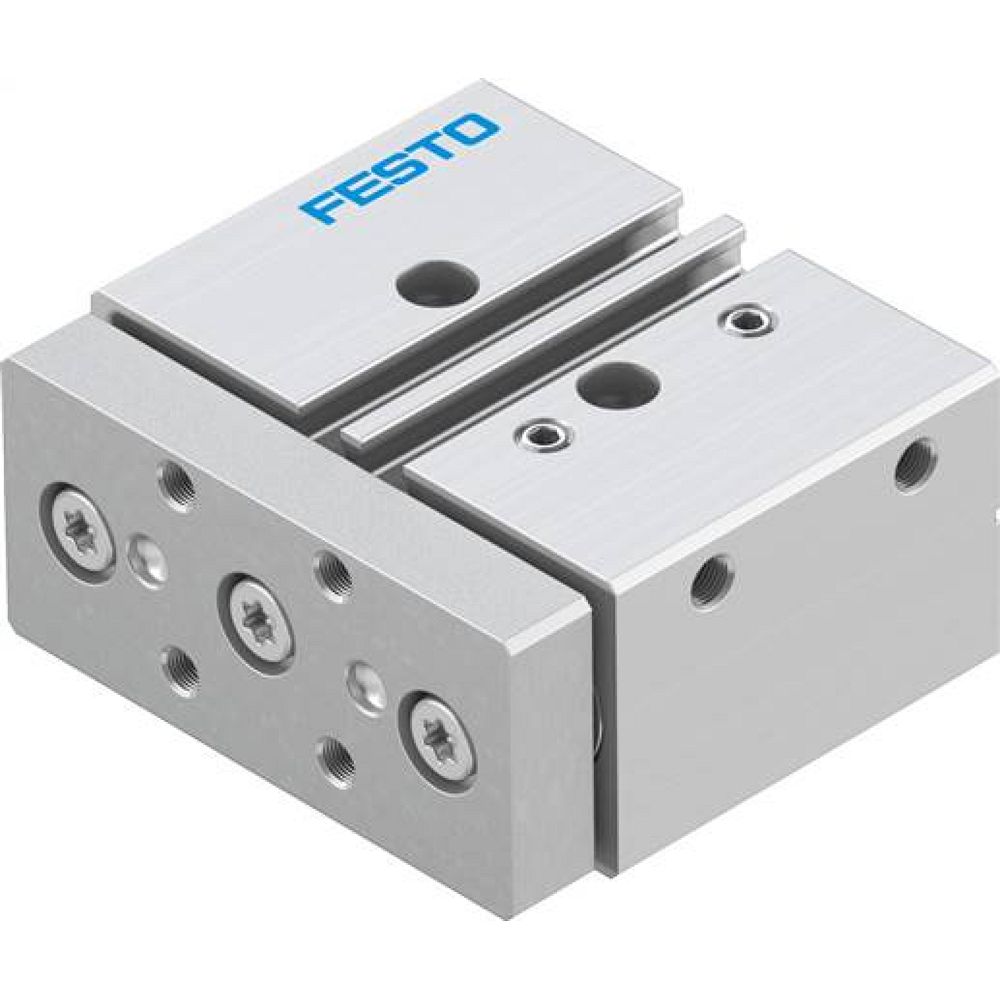

Festo 170858. Führungszylinder DFM-32-50-P-A-GF
391,93 €
Inkl. 19% MwSt. ,
exkl. Versandkosten
Artikel
FES-170858
Hersteller-Nr.
DFM-32-50-P-A-GF
Führungszylinder
Bilder dienen als Referenz und sind möglicherweise nicht genau, das tatsächliche Produkt kann abweichen.
Häufig zusammen gekauft
-
Dieser Artikel:
391,93 €Inkl. 19% MwSt. , exkl. Versandkosten
-
Festo 170929. Führungszylinder DFM-32-20-P-A-KF
407,63 €Inkl. 19% MwSt. , exkl. Versandkosten
-
Festo 170867. Führungszylinder DFM-40-100-P-A-GF
491,95 €Inkl. 19% MwSt. , exkl. Versandkosten
Total price
| Schwerpunktsabstand der Nutzlast zur Jochplatte xs | 50 mm |
| Hub | 50 mm |
| Kolben-Ø | 32 mm |
| Betriebsart der Antriebseinheit | Joch |
| Dämpfung | elastische Dämpfungsringe/-platten beidseitig |
| Einbaulage | beliebig |
| Führung | Gleitführung |
| Konstruktiver Aufbau | Führung |
| Positionserkennung | für Näherungsschalter |
| Symbol | 00991737 |
| Betriebsdruck | 0.15 MPa ... 1 MPa |
| Betriebsdruck | 1.5 bar ... 10 bar |
| Max. Geschwindigkeit | 0.8 m/s |
| Funktionsweise | doppeltwirkend |
| Betriebsmedium | Druckluft nach ISO 8573-1:2010 [7:4:4] |
| Hinweis zum Betriebs-/Steuermedium | Geölter Betrieb möglich (im weiteren Betrieb erforderlich) |
| Korrosionsbeständigkeitsklasse KBK | 1 - niedrige Korrosionsbeanspruchung |
| LABS-Konformität | VDMA24364-B1/B2-L |
| Umgebungstemperatur | -20 °C ... 80 °C |
| Aufprallenergie in den Endlagen | 0.4 J |
| Max. Kraft Fy | 1227 N |
| Max. Kraft Fy statisch | 1227 N |
| Max. Kraft Fz | 1227 N |
| Max. Kraft Fz statisch | 1227 N |
| Max. Moment Mx | 47.84 Nm |
| Max. Moment Mx statisch | 47.84 Nm |
| Max. Moment My | 24.53 Nm |
| Max. Moment My statisch | 24.53 Nm |
| Max. Moment Mz | 24.53 Nm |
| Max. Moment Mz statisch | 24.53 Nm |
| Max. zulässige Momentenbelastung Mx in Abhängigkeit vom Hub | 7.83 Nm |
| Max. Nutzlast in Abhängigkeit vom Hub bei definiertem Abstand xs | 150 N |
| Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Rücklauf | 415 N |
| Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Vorlauf | 482 N |
| Bewegte Masse | 1191 g |
| Produktgewicht | 2254 g |
| Alternativanschlüsse | siehe Produktzeichnung |
| Pneumatischer Anschluss | G1/8 |
| Werkstoff-Hinweis | RoHS konform |
| Werkstoff Deckel | Aluminium-Knetlegierung |
| Werkstoff Dichtungen | NBR |
| Werkstoff Gehäuse | Aluminium-Knetlegierung |
| Werkstoff Kolbenstange | hochlegierter Stahl rostfrei |
| Hersteller-Nr. | DFM-32-50-P-A-GF |
|---|---|
| Hersteller | Festo |
| GPSR manufacturer information | Festo Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com |
| EAN | 4052568013226 |
| Gewicht | 2.200000 |
| Zolltarifnummer | 84123100 |
| Artikel-Authentizität | Originalprodukt |
| Artikelzustand | Neu |
