Führungszylinder, mit Gleitlager, Kolben 80mm,Hub 100mm
Hersteller-Nr.
ZDFM 80/100 G
Führungszylinder, mit Gleitlager, Kolben 80mm,Hub 100mm
Häufig zusammen gekauft
-
Dieser Artikel:
1.187,52 €
997,92 €
-

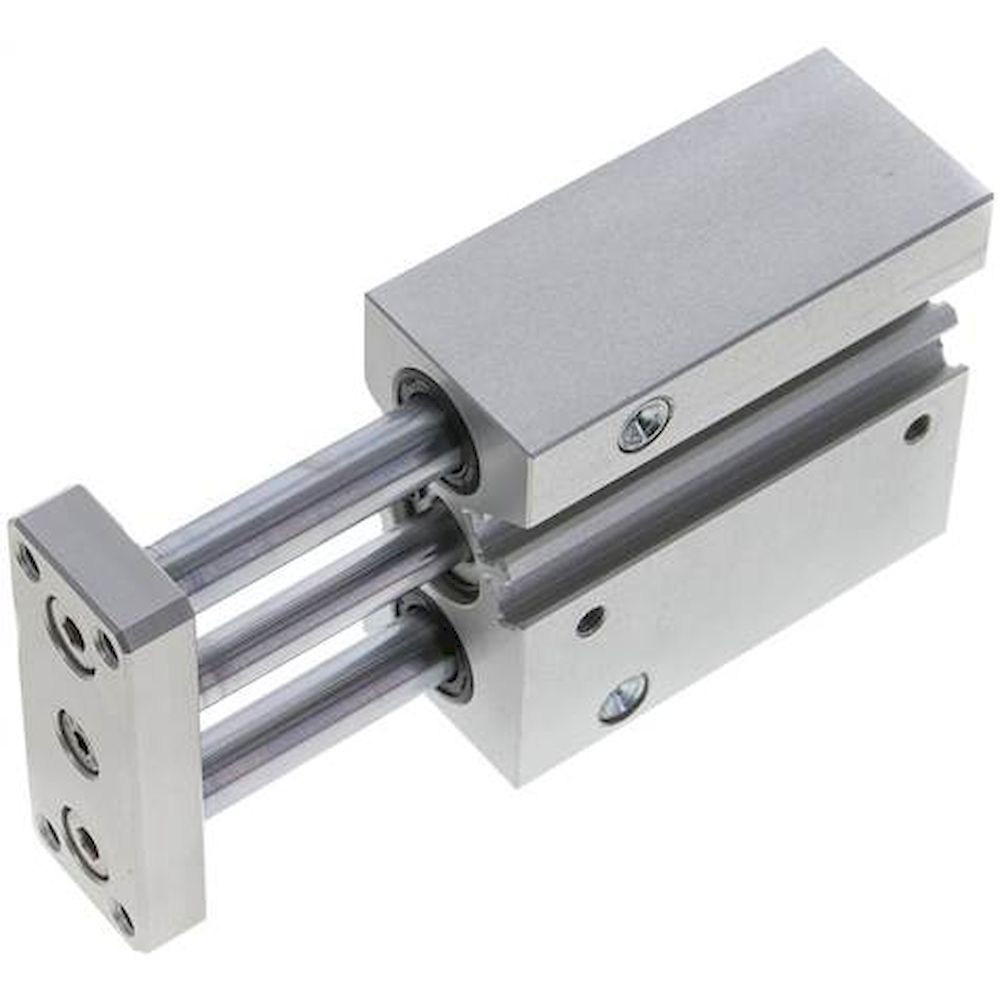

Führungszylinder, mit Gleitlager, Kolben 16mm,Hub 40mm
338,10 €
284,12 €
-
Führungszylinder, mit Gleitlager, Kolben 16mm,Hub 30mm
330,62 €
277,83 €
Werkstoffe:
Körper und Platte: Aluminium eloxiert, Führungsstangen: Stahl hart verchromt, Kolbenstange: Stahl hart verchromt, Kolben: Aluminium, Dichtung: NBR / PUR
Temperaturbereich:
-20 bis +80 °C
Betriebsdruck:
max. 10 bar
Ausführung:
mit Magnetkolben
Zylinderschaltertyp:
D, A
Vorteile:
•ideal zum Aufnehmen großer seitlicher Lasten,
•zahlreiche Befestigungsmöglichkeiten
| Kolbendurchmesser [mm] | 80 |
| Hub [mm] | 100 |
| Ausführung | mit Gleitlager |
| F (Druckluftanschluss) | G 1/4" |
| Reparatursätze | ZDFM 80 REP |
| zulässige Querkraft [N] | 207 |
| zulässiges Drehmoment an der Endplatte [Nm] | 6,88 |
| A [mm] | 16 |
| B [mm] | 18,5 |
| C [mm] | 28 |
| D [mm] | 25 |
| E1 [mm] | 160 |
| E2 [mm] | 60 |
| E3 [mm] | 72,0 |
| F1 [mm] | 15,0 |
| F2 [mm] | 15 |
| F3 [mm] | 36 |
| G1 [mm] | 185 |
| G2 [mm] | 88 |
| H [mm] | 140 |
| H1 [mm] | 140 |
| L1 [mm] | 56,5 |
| L2 [mm] | 74,5 |
| L3 [mm] | 93,0 |
| M1 [mm] | 188 |
| M2 [mm] | 92 |
| N [mm] | 56 |
| O1 [mm] | 21 |
| O2 [mm] | 15 |
| O3 [mm] | 166 |
| P1 | M 12 |
| P2 | M 10 |
| Q [mm] | 30 |
| R [mm] | 18,0 |
| T1 [mm] | 2,0 |
| T2 [mm] | 2,0 |
Weitere Informationen
| Hersteller-Nr. |
ZDFM 80/100 G |
| Hersteller |
Fluidics equipment |
| EAN |
4050571811020 |
| Gewicht |
8.000000 |
| Zolltarifnummer |
84123100 |
| Artikel-Authentizität |
Originalprodukt |
| Artikelzustand |
Neu |
