Führungszylinder, mit Kugelbuchse, Kolben 25mm,Hub 25mm

Name: Führungszylinder, mit Kugelbuchse, Kolben 25mm,Hub 25mm
Brand: Fluidics equipment
SKU: FL-253089
Price: 469.633501 EUR
Availability: InStock

469,63 € 394,65 €

exkl. Versandkosten

Artikel

FL-253089

Hersteller: Fluidics equipment

Hersteller-Nr.

ZDFM 25/25 K

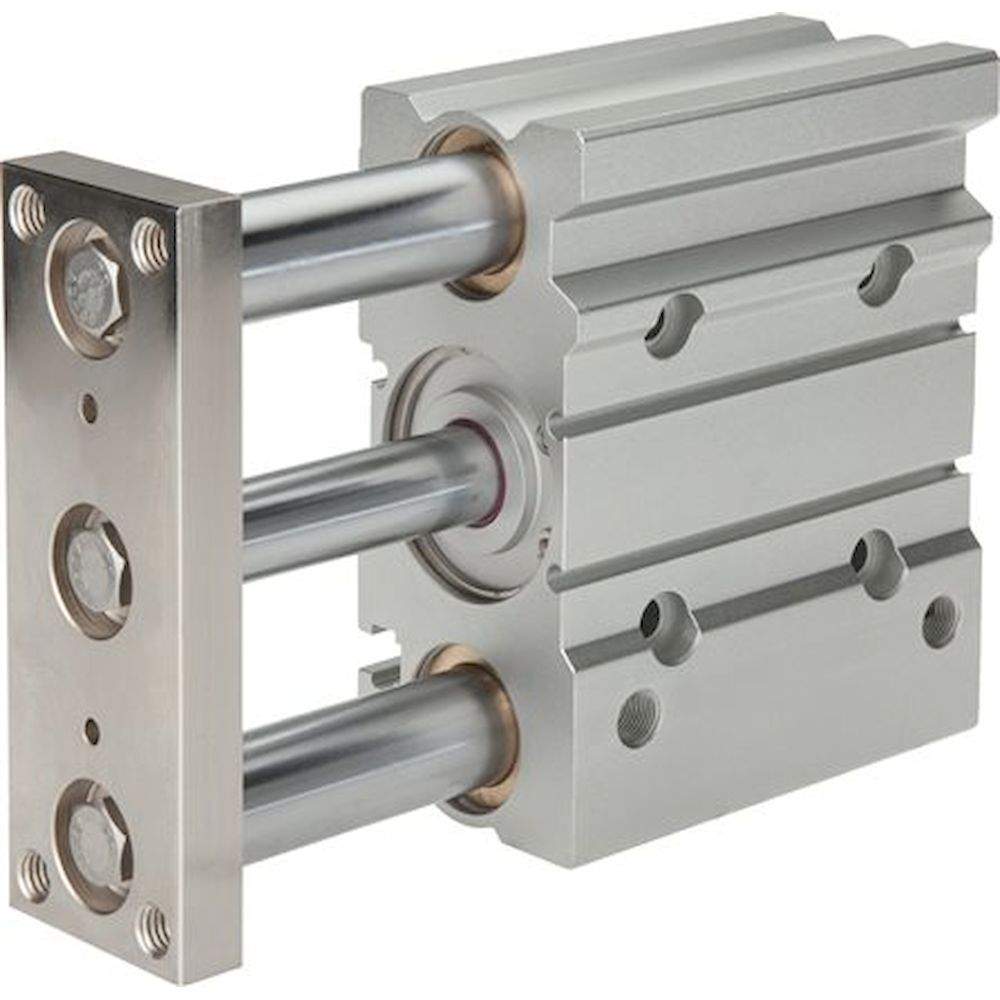

Führungszylinder, mit Kugelbuchse, Kolben 25mm,Hub 25mm

Zum Ende der Bildgalerie springen

Zum Anfang der Bildgalerie springen

Bilder dienen als Referenz und sind möglicherweise nicht genau, das tatsächliche Produkt kann abweichen.

Häufig zusammen gekauft

Dieser Artikel: Führungszylinder, mit Kugelbuchse, Kolben 25mm,Hub 25mm
469,63 € 394,65 €
exkl. Versandkosten
Führungszylinder, mit Kugelbuchse, Kolben 16mm,Hub 10mm
410,95 € 345,34 €
exkl. Versandkosten
Reparatursatz für ZDFM-Zylinder 50mm
49,73 € 41,79 €
exkl. Versandkosten

Details

Information

Werkstoffe:
Körper und Platte: Aluminium eloxiert, Führungsstangen: Stahl hart verchromt, Kolbenstange: Stahl hart verchromt, Kolben: Aluminium, Dichtung: NBR / PUR

Temperaturbereich:
-20 bis +80 °C

Betriebsdruck:
max. 10 bar

Ausführung:
mit Magnetkolben

Zylinderschaltertyp:
D, A

Vorteile:
•ideal zum Aufnehmen großer seitlicher Lasten,
•zahlreiche Befestigungsmöglichkeiten

Kolbendurchmesser [mm]	25
Hub [mm]	25
Ausführung	mit Kugelbuchse
F (Druckluftanschluss)	G 1/8"
Reparatursätze	ZDFM 25 REP
zulässige Querkraft [N]	68
zulässiges Drehmoment an der Endplatte [Nm]	1,85
A [mm]	10
B [mm]	0
C [mm]	16
D [mm]	12
E1 [mm]	70
E2 [mm]	26
F1 [mm]	11,5
F2 [mm]	9
F3 [mm]	8
G1 [mm]	86
G2 [mm]	38
H [mm]	62
H1 [mm]	56
L1 [mm]	37,5
L2 [mm]	49,5
L3 [mm]	49,5
M1 [mm]	88
M2 [mm]	42
N [mm]	32
N1 [mm]	21
N2 [mm]	21
O1 [mm]	14
O2 [mm]	10
O3 [mm]	76
P1	M 6
Q [mm]	25
R [mm]	9,0
T1 [mm]	2,0
T2 [mm]	2,0

Weitere Informationen
Hersteller-Nr.	ZDFM 25/25 K
Hersteller	Fluidics equipment
EAN	4050571810405
Gewicht	8.000000
Zolltarifnummer	84123100
Artikel-Authentizität	Originalprodukt
Artikelzustand	Neu
