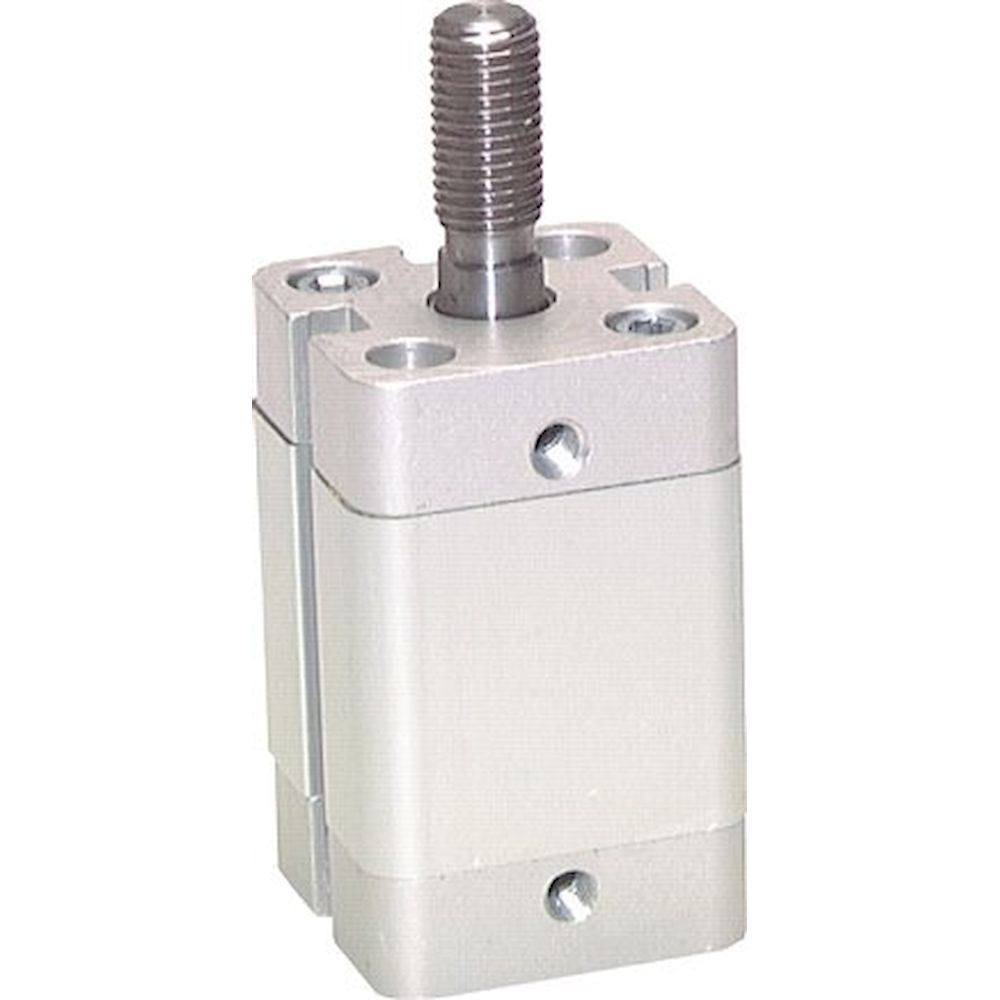

Airtec NXDA 80/90. Kompaktzylinder, doppeltwirkend, Kolben 80mm, Hub 90mm

Name: Airtec NXDA 80/90. Kompaktzylinder, doppeltwirkend, Kolben 80mm, Hub 90mm
Brand: Airtec
SKU: FL-NXDA-80/90
Price: 332.450301 EUR
Availability: InStock

332,45 € 279,37 €

exkl. Versandkosten

Artikel

FL-NXDA-80/90

Hersteller-Nr.

NXDA 80/90

Kompaktzylinder, doppeltwirkend, Kolben 80mm, Hub 90mm

Zum Ende der Bildgalerie springen

Zum Anfang der Bildgalerie springen

Bilder dienen als Referenz und sind möglicherweise nicht genau, das tatsächliche Produkt kann abweichen.

Häufig zusammen gekauft

Dieser Artikel: Airtec NXDA 80/90. Kompaktzylinder, doppeltwirkend, Kolben 80mm, Hub 90mm
332,45 € 279,37 €
exkl. Versandkosten
Airtec NXD 63/100. Kompaktzylinder, doppeltwirkend, Kolben 63mm, Hub 100mm
179,80 € 151,09 €
exkl. Versandkosten
Airtec NXD 63/15-AG. Kompaktzylinder, doppeltwirkend, Kolben 63mm, Hub 15mm
120,50 € 101,26 €
exkl. Versandkosten

Details

Information

Werkstoffe:
Kopf und Fuß: Aluminium eloxiert, Zylinderrohr: Aluminium eloxiert, Kolbenstange: 1.4305, Dichtung: PUR

Temperaturbereich:
-20 bis +80 °C

Betriebsdruck:
max. 10 bar

Ausführung:
mit Magnetkolben

Zylinderschaltertyp:
D, A

Optional:
Kolbenstange mit Außengewinde -AG

Kolbendurchmesser [mm]	80
Hub [mm]	90
Ausführung	verdrehgesicherte Kolbenstange
M (Durckluftanschluss)	G 1/8"
Reparatursätze	NXD 80 REP
A [mm]	100
B [mm]	20
C [mm]	8
D [mm]	8,5
E	M 10
F [mm]	13,5
G [mm]	28
H [mm]	14
I	M 8
J [mm]	56,0
K [mm]	8
L [mm]	0
N [mm]	8,5
O [mm]	16,00
P [mm]	82
R [mm]	65
S [mm]	46,0
T [mm]	17
U [mm]	8,5
W [mm]	9,0
X [mm]	3,0
Y [mm]	14
Z [mm]	8,0
