Airtec NXDA 63/15. Kompaktzylinder, doppeltwirkend, Kolben 63mm, Hub 15mm

Name: Airtec NXDA 63/15. Kompaktzylinder, doppeltwirkend, Kolben 63mm, Hub 15mm
Brand: Airtec
SKU: FL-NXDA-63/15
Price: 192.565801 EUR
Availability: InStock

192,57 € 161,82 €

exkl. Versandkosten

Artikel

FL-NXDA-63/15

Hersteller-Nr.

NXDA 63/15

Kompaktzylinder, doppeltwirkend, Kolben 63mm, Hub 15mm

Zum Ende der Bildgalerie springen

Zum Anfang der Bildgalerie springen

Bilder dienen als Referenz und sind möglicherweise nicht genau, das tatsächliche Produkt kann abweichen.

Häufig zusammen gekauft

Dieser Artikel: Airtec NXDA 63/15. Kompaktzylinder, doppeltwirkend, Kolben 63mm, Hub 15mm
192,57 € 161,82 €
exkl. Versandkosten

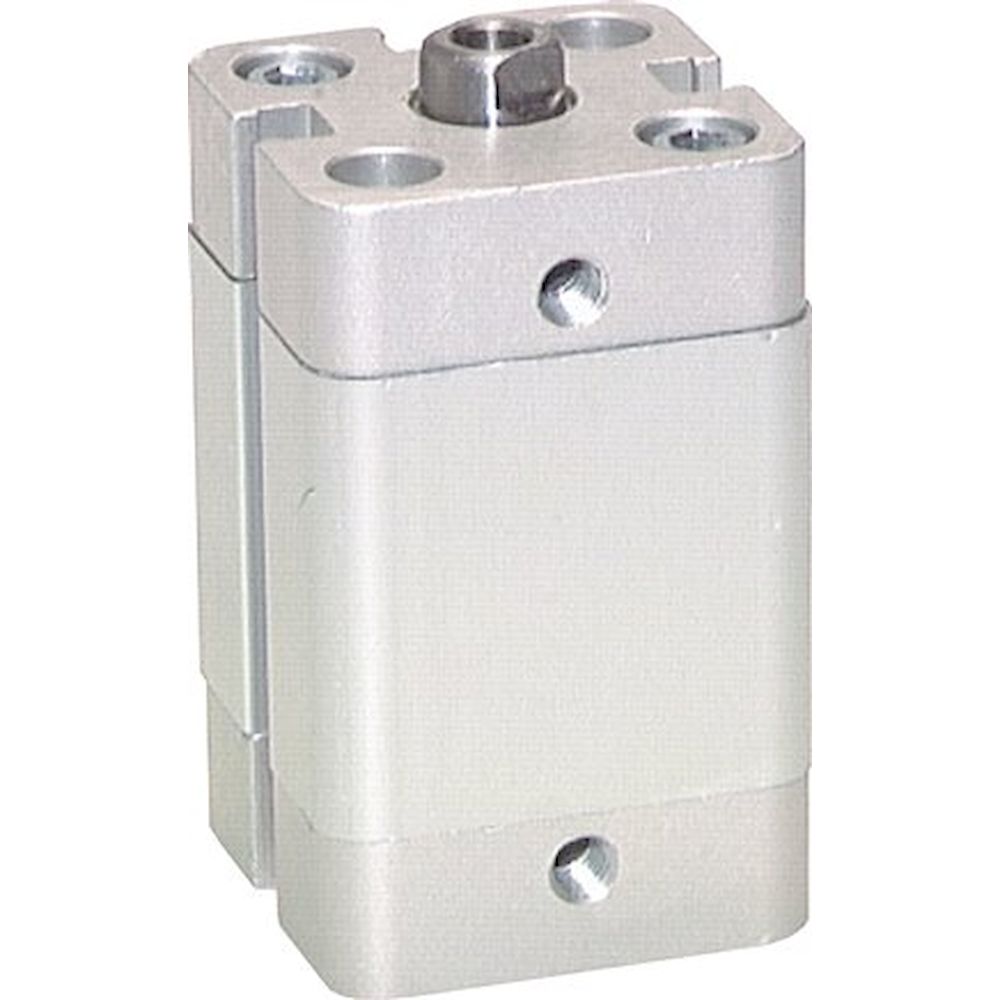

Airtec NXDK 25/100. Kompaktzylinder, doppeltwirkend, Kolben 25mm, Hub 100mm
106,92 € 89,85 €
exkl. Versandkosten
EMC SES 16 REP. Reparatursatz für SES-Zylinder 16mm
6,06 € 5,09 €
exkl. Versandkosten

Details

Information

Werkstoffe:
Kopf und Fuß: Aluminium eloxiert, Zylinderrohr: Aluminium eloxiert, Kolbenstange: 1.4305, Dichtung: PUR

Temperaturbereich:
-20 bis +80 °C

Betriebsdruck:
max. 10 bar

Ausführung:
mit Magnetkolben

Zylinderschaltertyp:
D, A

Optional:
Kolbenstange mit Außengewinde -AG

Kolbendurchmesser [mm]	63
Hub [mm]	15
Ausführung	verdrehgesicherte Kolbenstange
M (Durckluftanschluss)	G 1/8"
Reparatursätze	NXD 63 REP
A [mm]	80
B [mm]	16
C [mm]	8
D [mm]	8,5
E	M 10
F [mm]	13,5
G [mm]	22
H [mm]	10
I	M 6
J [mm]	50,0
K [mm]	6
L [mm]	0
N [mm]	8,0
O [mm]	14,25
P [mm]	62
R [mm]	50
S [mm]	35,4
T [mm]	13
U [mm]	8,5
W [mm]	7,5
X [mm]	2,5
Y [mm]	12
Z [mm]	7,5
