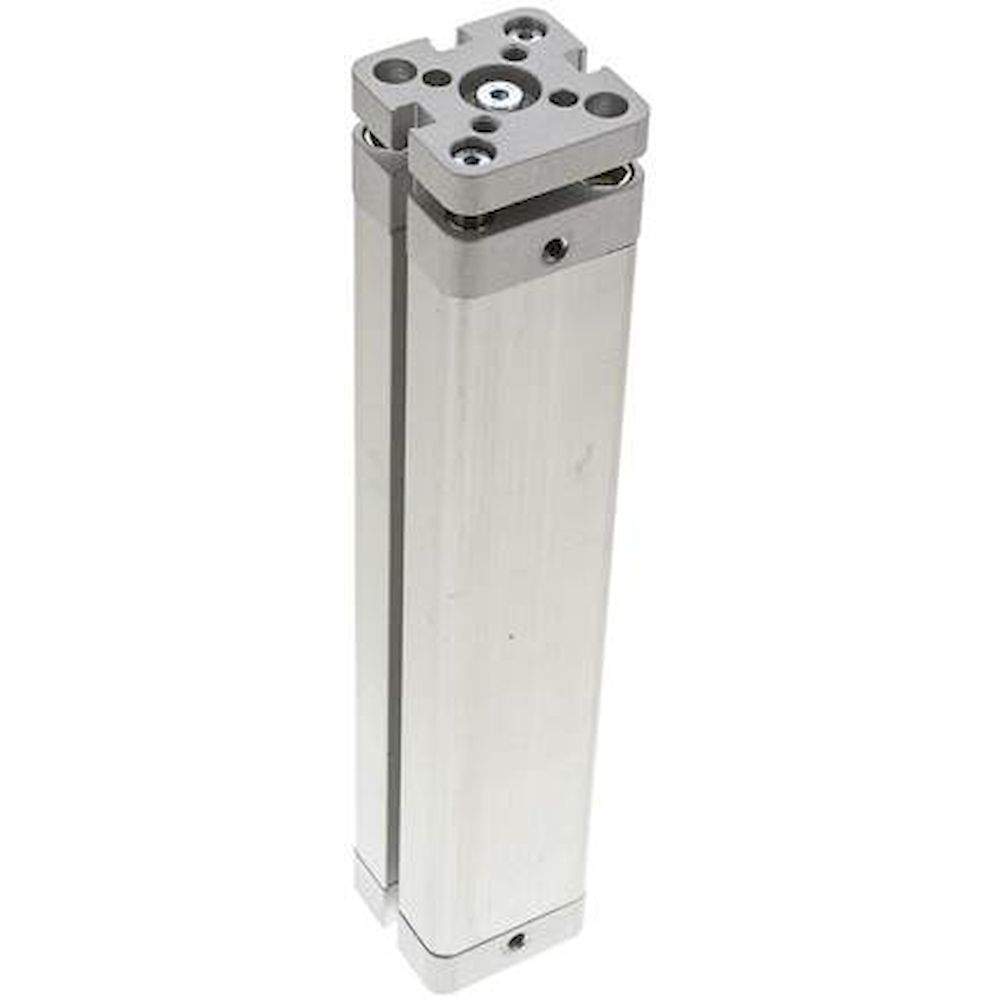

Airtec NXDA 63/10. Kompaktzylinder, doppeltwirkend, Kolben 63mm, Hub 10mm

Name: Airtec NXDA 63/10. Kompaktzylinder, doppeltwirkend, Kolben 63mm, Hub 10mm
Brand: Airtec
SKU: FL-NXDA-63/10
Price: 190.352401 EUR
Availability: InStock

190,35 € 159,96 €

exkl. Versandkosten

Artikel

FL-NXDA-63/10

Hersteller-Nr.

NXDA 63/10

Kompaktzylinder, doppeltwirkend, Kolben 63mm, Hub 10mm

Zum Ende der Bildgalerie springen

Zum Anfang der Bildgalerie springen

Bilder dienen als Referenz und sind möglicherweise nicht genau, das tatsächliche Produkt kann abweichen.

Häufig zusammen gekauft

Dieser Artikel: Airtec NXDA 63/10. Kompaktzylinder, doppeltwirkend, Kolben 63mm, Hub 10mm
190,35 € 159,96 €
exkl. Versandkosten
Airtec NXD 25/60. Kompaktzylinder, doppeltwirkend, Kolben 25mm, Hub 60mm
68,44 € 57,51 €
exkl. Versandkosten
Airtec NXDK 12/70. Kompaktzylinder, doppeltwirkend, Kolben 12mm, Hub 70mm
82,35 € 69,20 €
exkl. Versandkosten

Details

Information

Werkstoffe:
Kopf und Fuß: Aluminium eloxiert, Zylinderrohr: Aluminium eloxiert, Kolbenstange: 1.4305, Dichtung: PUR

Temperaturbereich:
-20 bis +80 °C

Betriebsdruck:
max. 10 bar

Ausführung:
mit Magnetkolben

Zylinderschaltertyp:
D, A

Optional:
Kolbenstange mit Außengewinde -AG

Kolbendurchmesser [mm]	63
Hub [mm]	10
Ausführung	verdrehgesicherte Kolbenstange
M (Durckluftanschluss)	G 1/8"
Reparatursätze	NXD 63 REP
A [mm]	80
B [mm]	16
C [mm]	8
D [mm]	8,5
E	M 10
F [mm]	13,5
G [mm]	22
H [mm]	10
I	M 6
J [mm]	50,0
K [mm]	6
L [mm]	0
N [mm]	8,0
O [mm]	14,25
P [mm]	62
R [mm]	50
S [mm]	35,4
T [mm]	13
U [mm]	8,5
W [mm]	7,5
X [mm]	2,5
Y [mm]	12
Z [mm]	7,5
