Airtec NXDA 50/70. Kompaktzylinder, doppeltwirkend, Kolben 50mm, Hub 70mm

Name: Airtec NXDA 50/70. Kompaktzylinder, doppeltwirkend, Kolben 50mm, Hub 70mm
Brand: Airtec
SKU: FL-NXDA-50/70
Price: 202.895001 EUR
Availability: InStock

202,90 € 170,50 €

exkl. Versandkosten

Artikel

FL-NXDA-50/70

Hersteller-Nr.

NXDA 50/70

Kompaktzylinder, doppeltwirkend, Kolben 50mm, Hub 70mm

Zum Ende der Bildgalerie springen

Zum Anfang der Bildgalerie springen

Bilder dienen als Referenz und sind möglicherweise nicht genau, das tatsächliche Produkt kann abweichen.

Häufig zusammen gekauft

Dieser Artikel: Airtec NXDA 50/70. Kompaktzylinder, doppeltwirkend, Kolben 50mm, Hub 70mm
202,90 € 170,50 €
exkl. Versandkosten
Airtec NXD 80/200-AG. Kompaktzylinder, doppeltwirkend, Kolben 80mm, Hub 200mm
294,75 € 247,69 €
exkl. Versandkosten

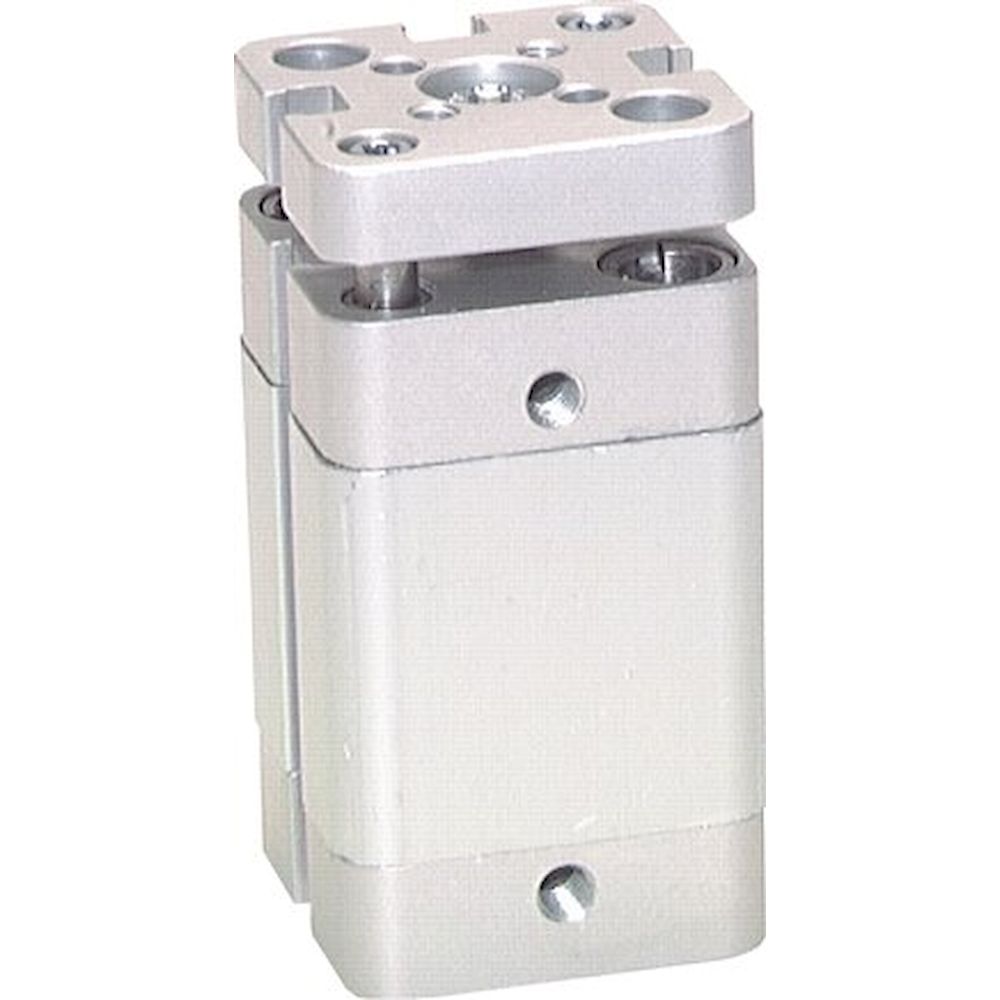

Airtec NXDA 100/10. Kompaktzylinder, doppeltwirkend, Kolben 100mm, Hub 10mm
309,96 € 260,47 €
exkl. Versandkosten

Details

Information

Werkstoffe:
Kopf und Fuß: Aluminium eloxiert, Zylinderrohr: Aluminium eloxiert, Kolbenstange: 1.4305, Dichtung: PUR

Temperaturbereich:
-20 bis +80 °C

Betriebsdruck:
max. 10 bar

Ausführung:
mit Magnetkolben

Zylinderschaltertyp:
D, A

Optional:
Kolbenstange mit Außengewinde -AG

Kolbendurchmesser [mm]	50
Hub [mm]	70
Ausführung	verdrehgesicherte Kolbenstange
M (Durckluftanschluss)	G 1/8"
Reparatursätze	NXD 50 REP
A [mm]	67
B [mm]	16
C [mm]	6
D [mm]	6,7
E	M 8
F [mm]	10,5
G [mm]	22
H [mm]	10
I	M 6
J [mm]	45,5
K [mm]	6
L [mm]	0
N [mm]	8,0
O [mm]	14,75
P [mm]	50
R [mm]	42
S [mm]	29,7
T [mm]	13
U [mm]	6,5
W [mm]	7,5
X [mm]	2,5
Y [mm]	12
Z [mm]	7,5
