Airtec NXDA 50/10. Kompaktzylinder, doppeltwirkend, Kolben 50mm, Hub 10mm

Name: Airtec NXDA 50/10. Kompaktzylinder, doppeltwirkend, Kolben 50mm, Hub 10mm
Brand: Airtec
SKU: FL-NXDA-50/10
Price: 158.460401 EUR
Availability: InStock

158,46 € 133,16 €

exkl. Versandkosten

Artikel

FL-NXDA-50/10

Hersteller-Nr.

NXDA 50/10

Kompaktzylinder, doppeltwirkend, Kolben 50mm, Hub 10mm

Zum Ende der Bildgalerie springen

Zum Anfang der Bildgalerie springen

Bilder dienen als Referenz und sind möglicherweise nicht genau, das tatsächliche Produkt kann abweichen.

Häufig zusammen gekauft

Dieser Artikel: Airtec NXDA 50/10. Kompaktzylinder, doppeltwirkend, Kolben 50mm, Hub 10mm
158,46 € 133,16 €
exkl. Versandkosten
Airtec NXD 63/80. Kompaktzylinder, doppeltwirkend, Kolben 63mm, Hub 80mm
150,31 € 126,31 €
exkl. Versandkosten

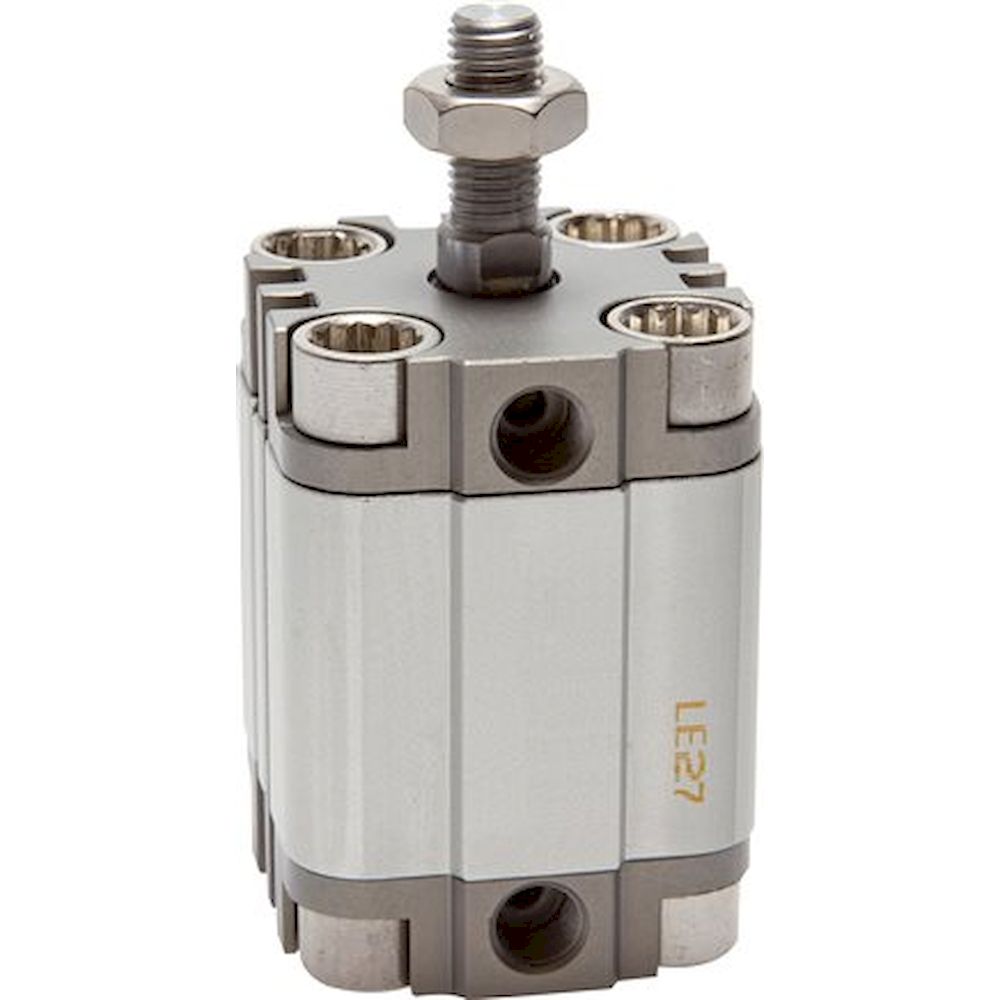

EMC SES 12/70-B. Kompaktzylinder, doppeltwirkend, Kolben 12mm, Hub 70mm
35,90 € 30,17 €
exkl. Versandkosten

Details

Information

Werkstoffe:
Kopf und Fuß: Aluminium eloxiert, Zylinderrohr: Aluminium eloxiert, Kolbenstange: 1.4305, Dichtung: PUR

Temperaturbereich:
-20 bis +80 °C

Betriebsdruck:
max. 10 bar

Ausführung:
mit Magnetkolben

Zylinderschaltertyp:
D, A

Optional:
Kolbenstange mit Außengewinde -AG

Kolbendurchmesser [mm]	50
Hub [mm]	10
Ausführung	verdrehgesicherte Kolbenstange
M (Durckluftanschluss)	G 1/8"
Reparatursätze	NXD 50 REP
A [mm]	67
B [mm]	16
C [mm]	6
D [mm]	6,7
E	M 8
F [mm]	10,5
G [mm]	22
H [mm]	10
I	M 6
J [mm]	45,5
K [mm]	6
L [mm]	0
N [mm]	8,0
O [mm]	14,75
P [mm]	50
R [mm]	42
S [mm]	29,7
T [mm]	13
U [mm]	6,5
W [mm]	7,5
X [mm]	2,5
Y [mm]	12
Z [mm]	7,5
