Airtec NADA 80/10. ISO 21287-Zylinder, doppeltw., Kolben 80mm, Hub 10mm

Name: Airtec NADA 80/10. ISO 21287-Zylinder, doppeltw., Kolben 80mm, Hub 10mm
Brand: Airtec
SKU: FL-NADA-80/10
Price: 156.639701 EUR
Availability: InStock

156,64 € 131,63 €

exkl. Versandkosten

Artikel

FL-NADA-80/10

Hersteller-Nr.

NADA 80/10

ISO 21287-Zylinder, doppeltw., Kolben 80mm, Hub 10mm

Zum Ende der Bildgalerie springen

Zum Anfang der Bildgalerie springen

Bilder dienen als Referenz und sind möglicherweise nicht genau, das tatsächliche Produkt kann abweichen.

Häufig zusammen gekauft

Dieser Artikel: Airtec NADA 80/10. ISO 21287-Zylinder, doppeltw., Kolben 80mm, Hub 10mm
156,64 € 131,63 €
exkl. Versandkosten
EMC SFS 100/40-B. ISO 21287-Zylinder, doppeltw., Kolben 100mm, Hub 40mm
112,57 € 94,60 €
exkl. Versandkosten

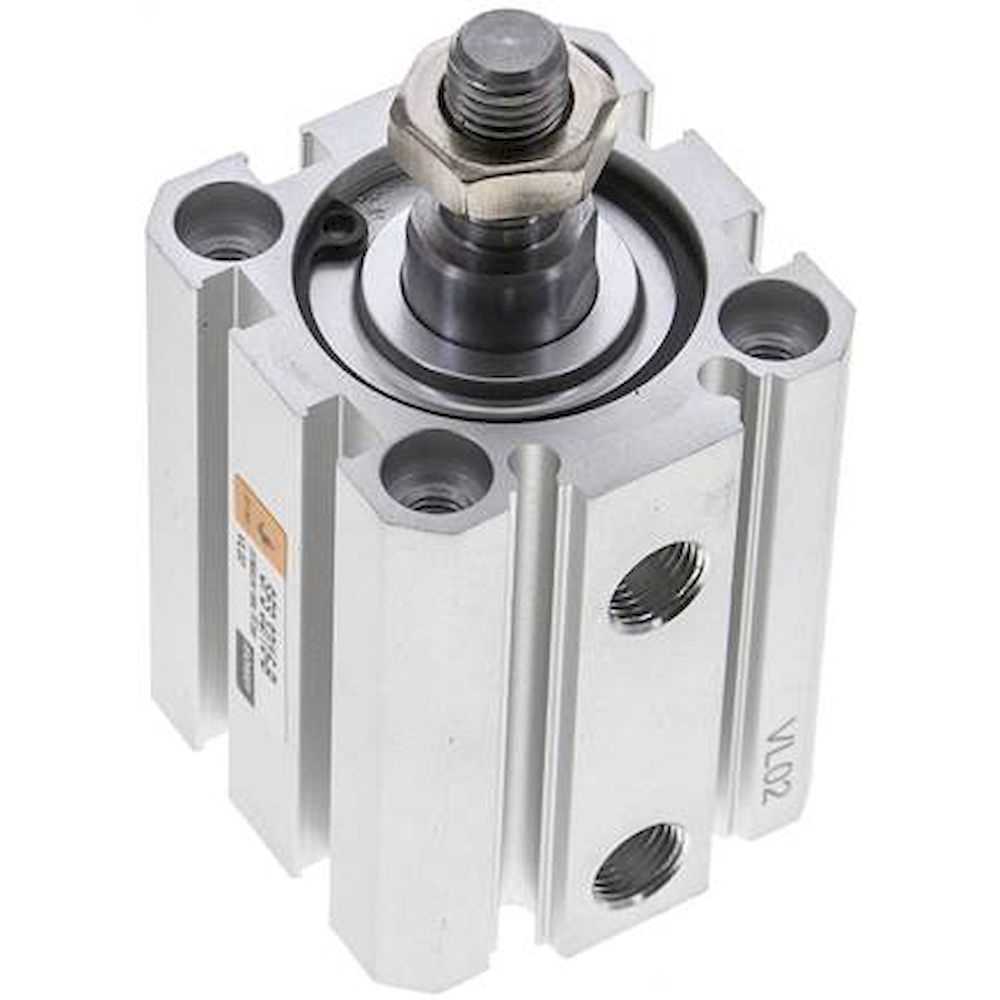

EMC SFS 32/15-B. ISO 21287-Zylinder, doppeltw., Kolben 32mm, Hub 15mm
29,45 € 24,75 €
exkl. Versandkosten

Details

Information

Werkstoffe:
Kopf und Fuß: Aluminium, Zylinderrohr: Aluminium eloxiert, Kolbenstange: Edelstahl, Dichtung: NBR / PUR

Temperaturbereich:
-20 bis +80 °C

Betriebsdruck:
max. 10 bar

Ausführung:
mit Magnetkolben

Zylinderschaltertyp:
D, A

Optional:
Kolbenstange mit Außengewinde -AG

Kolbendurchmesser [mm]	80
Hub [mm]	10
Ausführung	verdrehgesicherte Kolbenstange
G (Druckluftanschluss)	G 1/8"
Reparatursätze	NAD 80 REP
A [mm]	20
B [mm]	12
BG [mm]	15,0
CH [mm]	17
D [mm]	28
D1 [mm]	65
D2	M 8
D3 [mm]	8
E [mm]	95,5
LA [mm]	3,0
RT	M 10
TG [mm]	72,0
WH [mm]	10
ZA [mm]	54
ZC [mm]	38
ZD [mm]	78
