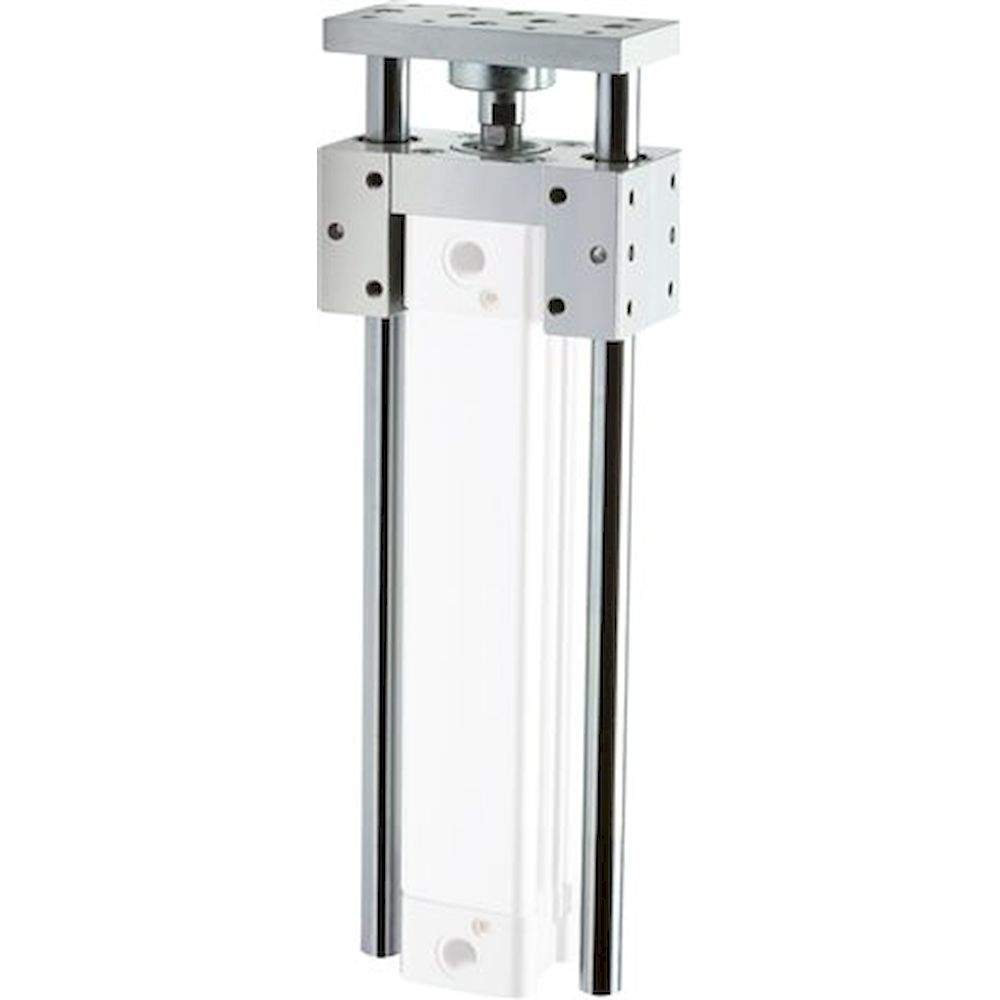

Führungseinheit für ISO15552-Ø 80mm, Hub 400mm
970,86 €
815,85 €
exkl. Versandkosten
Artikel
FL-250519
Hersteller-Nr.
LE 80/400 HG
Führungseinheit für ISO15552-Ø 80mm, Hub 400mm
Bilder dienen als Referenz und sind möglicherweise nicht genau, das tatsächliche Produkt kann abweichen.
Häufig zusammen gekauft
-
Dieser Artikel:
970,86 € 815,85 €exkl. Versandkosten
-
Führungseinheit für ISO15552-Ø 32mm, Hub 50mm
334,97 € 281,49 €exkl. Versandkosten
-
Führungseinheit für ISO15552-Ø 80mm, Hub 80mm
922,00 € 774,79 €exkl. Versandkosten
Funktion:
Führungseinheiten werden zur Verdrehsicherung und Aufnahme von seitlichen Kräften bei Normzylindern eingesetzt.
Werkstoffe:
Körper: Aluminium eloxiert, Führungsstangen: Stahl hartverchromt, Abstreifer: NBR, Lager: Stahl oder Sinterbronze
Temperaturbereich:
-30 bis +100 °C
Führungseinheiten werden zur Verdrehsicherung und Aufnahme von seitlichen Kräften bei Normzylindern eingesetzt.
Werkstoffe:
Körper: Aluminium eloxiert, Führungsstangen: Stahl hartverchromt, Abstreifer: NBR, Lager: Stahl oder Sinterbronze
Temperaturbereich:
-30 bis +100 °C
| Ausführung | H mit Gleitführung |
| für Kolbendurchmesser [mm] | 80 |
| Hub [mm] | 400 |
| MA / MB* [Nm] | 72 / 65 |
| A [mm] | 189 |
| B [mm] | 105 |
| C [mm] | 105,5 |
| CH [mm] | 26 |
| D [mm] | 50 |
| E [mm] | 25,0 |
| F [mm] | 180 |
| G [mm] | 100 |
| H [mm] | 20 |
| I [mm] | 25 |
| L1 [mm] | 267 |
| L2 [mm] | 23 |
| L3 [mm] | 111 |
| L4 [mm] | 195 |
| N [mm] | 11,0 |
| O [mm] | 20 |
| P [mm] | 18 |
| Q [mm] | 11,0 |
| S | M 10 |
| T [mm] | 130 |
| U [mm] | 130 |
| V [mm] | 72,0 |
| Z [mm] | 148 |
| Hersteller-Nr. | LE 80/400 HG |
|---|---|
| Hersteller | Fluidics equipment |
| EAN | 4050571466039 |
| Gewicht | 12.000000 |
| Zolltarifnummer | 84123100 |
| Artikel-Authentizität | Originalprodukt |
| Artikelzustand | Neu |
