Führungseinheit für ISO15552-Ø 100mm, Hub 400mm
1.484,19 €
1.247,22 €
exkl. Versandkosten
Artikel
FL-250396
Hersteller-Nr.
LE 100/400 HK
Führungseinheit für ISO15552-Ø 100mm, Hub 400mm
Bilder dienen als Referenz und sind möglicherweise nicht genau, das tatsächliche Produkt kann abweichen.
Häufig zusammen gekauft
-
Dieser Artikel:
1.484,19 € 1.247,22 €exkl. Versandkosten
-

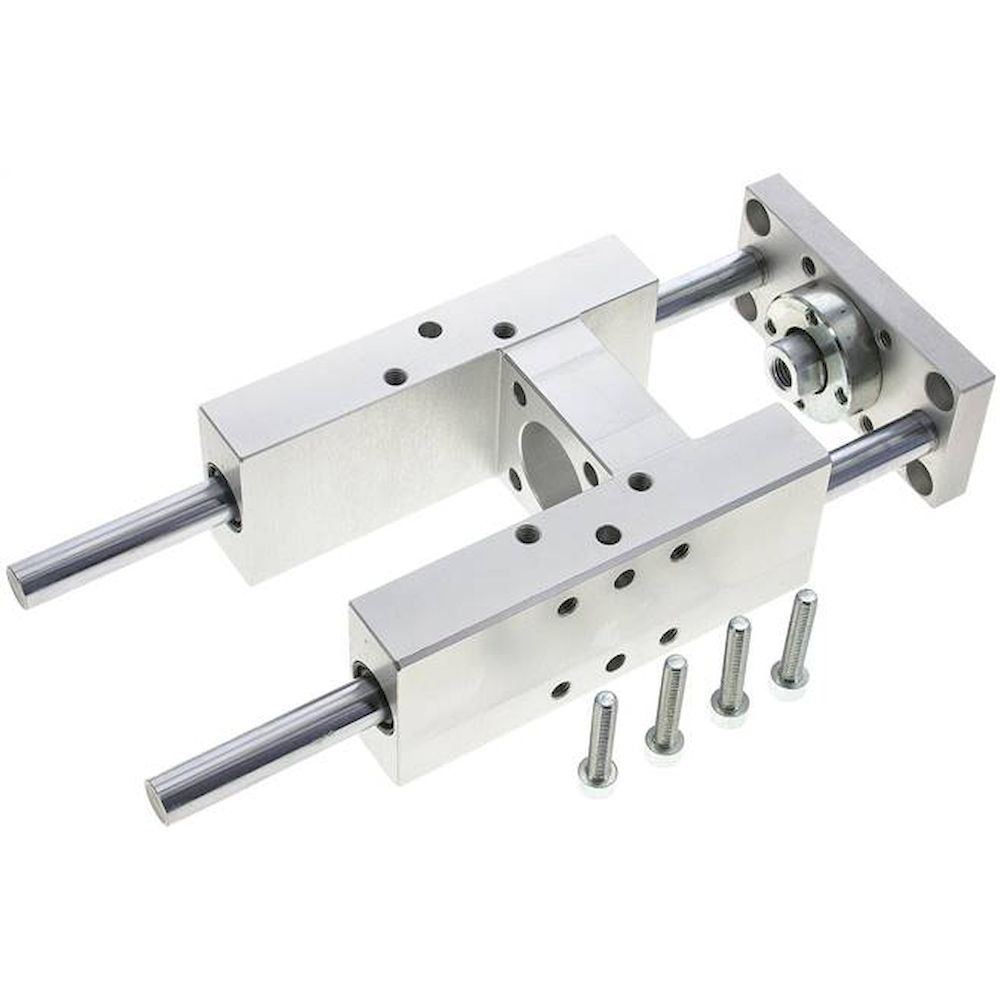

Führungseinheit für ISO15552-Ø 32mm, Hub 50mm
500,79 € 420,83 €exkl. Versandkosten
-
Führungseinheit für ISO15552-Ø 63mm, Hub 500mm
554,31 € 465,81 €exkl. Versandkosten
Funktion:
Führungseinheiten werden zur Verdrehsicherung und Aufnahme von seitlichen Kräften bei Normzylindern eingesetzt.
Werkstoffe:
Körper: Aluminium eloxiert, Führungsstangen: Stahl hartverchromt, Abstreifer: NBR, Lager: Stahl oder Sinterbronze
Temperaturbereich:
-30 bis +100 °C
Führungseinheiten werden zur Verdrehsicherung und Aufnahme von seitlichen Kräften bei Normzylindern eingesetzt.
Werkstoffe:
Körper: Aluminium eloxiert, Führungsstangen: Stahl hartverchromt, Abstreifer: NBR, Lager: Stahl oder Sinterbronze
Temperaturbereich:
-30 bis +100 °C
| Ausführung | H mit Kugel- umlaufführung |
| für Kolbendurchmesser [mm] | 100 |
| Hub [mm] | 400 |
| MA / MB* [Nm] | 60 / 54 |
| A [mm] | 213 |
| B [mm] | 130 |
| C [mm] | 130,5 |
| CH [mm] | 26 |
| D [mm] | 55 |
| E [mm] | 30,0 |
| F [mm] | 206 |
| G [mm] | 120 |
| H [mm] | 20 |
| I [mm] | 25 |
| L1 [mm] | 290 |
| L2 [mm] | 23 |
| L3 [mm] | 128 |
| L4 [mm] | 218 |
| N [mm] | 11,0 |
| O [mm] | 20 |
| P [mm] | 18 |
| Q [mm] | 11,0 |
| S | M 10 |
| T [mm] | 150 |
| U [mm] | 150 |
| V [mm] | 89,0 |
| Z [mm] | 173 |
| Hersteller-Nr. | LE 100/400 HK |
|---|---|
| Hersteller | Fluidics equipment |
| EAN | 4050571463045 |
| Gewicht | 15.000000 |
| Zolltarifnummer | 84123100 |
| Artikel-Authentizität | Originalprodukt |
| Artikelzustand | Neu |
