EMC EXSM 10/70. Doppelkolbenzylinder, Kolben 10mm, Hub 70mm
148,29 €
124,61 €
exkl. Versandkosten
Artikel
FL-EXSM-10/70
Hersteller-Nr.
EXSM 10/70
Doppelkolbenzylinder, Kolben 10mm, Hub 70mm

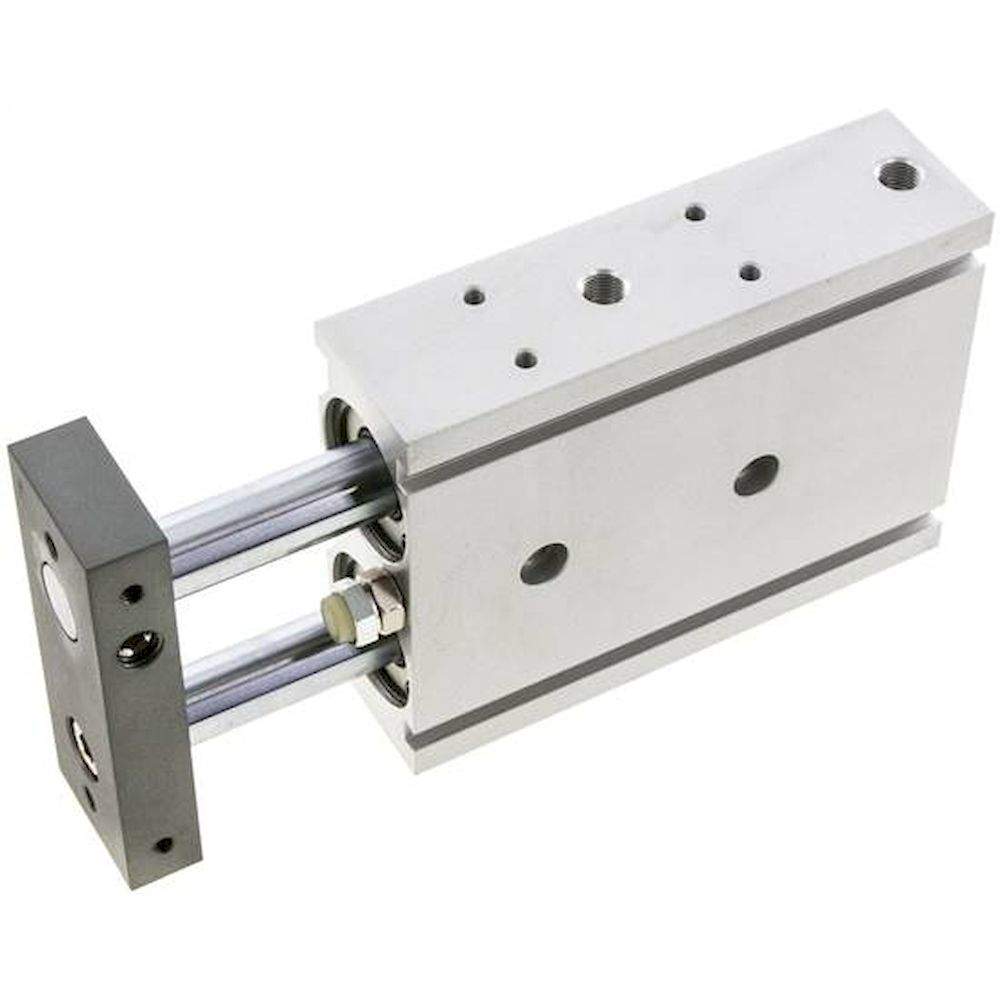

Bilder dienen als Referenz und sind möglicherweise nicht genau, das tatsächliche Produkt kann abweichen.
Häufig zusammen gekauft
-
Dieser Artikel:
148,29 € 124,61 €exkl. Versandkosten
-
EMC EXSM 6/40. Doppelkolbenzylinder, Kolben 6mm, Hub 40mm
120,18 € 100,99 €exkl. Versandkosten
-
EMC EXSM 20 REP. Reparatursatz für Doppel-kolbenzylinder 20mm
12,99 € 10,92 €exkl. Versandkosten
Werkstoffe:
Körper und Platte: Aluminium eloxiert, Kolbenstangen: Stahl hartverchromt, Kolben: Aluminium, Dichtungen: NBR / PUR
Temperaturbereich:
-10 bis +60 °C
Betriebsdruck:
max. 7 bar
Ausführung:
mit Magnetkolben
Zylinderschaltertyp:
D, A
Vorteile:
•Führung durch selbstschmierende Gleitlager,
•Verdrehtoleranz < 0,2° (±),
•ideal für Pick- and Place-Anwendungen,
•Hubeinstellbereich 0 bis -5 mm,
•Luftanschluss von oben oder unten (mit Verschlussstopfen verschlossen),
•Haupteinbaumaße identisch mit SMC Serie CXS
Körper und Platte: Aluminium eloxiert, Kolbenstangen: Stahl hartverchromt, Kolben: Aluminium, Dichtungen: NBR / PUR
Temperaturbereich:
-10 bis +60 °C
Betriebsdruck:
max. 7 bar
Ausführung:
mit Magnetkolben
Zylinderschaltertyp:
D, A
Vorteile:
•Führung durch selbstschmierende Gleitlager,
•Verdrehtoleranz < 0,2° (±),
•ideal für Pick- and Place-Anwendungen,
•Hubeinstellbereich 0 bis -5 mm,
•Luftanschluss von oben oder unten (mit Verschlussstopfen verschlossen),
•Haupteinbaumaße identisch mit SMC Serie CXS
| Kolbendurchmesser [mm] | 10 |
| Hub [mm] | 70 |
| Hub Einstellbereich [mm] | 65 - 70 |
| Ausführung | Doppelkolbenzylinder |
| G (Druckluftanschluss) | M 5 |
| Reparatursätze | EXSM 10 REP |
| zulässige Querkraft [N] | 1 |
| A [mm] | 72,0 |
| B [mm] | 17,0 |
| C [mm] | 55 |
| D [mm] | 50 |
| D1 | 50 |
| E [mm] | 20 |
| E1 [mm] | 20 |
| F [mm] | 36,5 |
| H [mm] | 9 |
| I [mm] | 20 |
| K [mm] | 35 |
| L [mm] | 44 |
| M [mm] | 15 |
| N1 [mm] | 30,0 |
| N2 [mm] | 8,0 |
| R [mm] | 3,5 |
| S [mm] | 46 |
| T [mm] | 17 |
| V [mm] | 6 |
| P1 | 6,5 (3,3 tief) |
| P2 | M 4 |
| P3 | M 4 |
| P4 | M 3 |
| P5 [mm] | 3,4 |
| P6 | M 3 |
| Q2 [mm] | 7 |
| Q6 [mm] | 5,0 |
| Hersteller-Nr. | EXSM 10/70 |
|---|---|
| Hersteller | E.MC |
| EAN | 4050571874216 |
| Gewicht | 28.000000 |
| Zolltarifnummer | 84123100 |
| Artikel-Authentizität | Originalprodukt |
| Artikelzustand | Neu |
