EMC EXH 10/20. Kompaktschlitten, Kolben 10mm,Hub 20mm
167,75 €
140,97 €
exkl. Versandkosten
Artikel
FL-EXH-10/20
Hersteller-Nr.
EXH 10/20
Kompaktschlitten, Kolben 10mm,Hub 20mm
Bilder dienen als Referenz und sind möglicherweise nicht genau, das tatsächliche Produkt kann abweichen.
Häufig zusammen gekauft
-
Dieser Artikel:
167,75 € 140,97 €exkl. Versandkosten
-
EMC EXH 10 REP. Reparatursatz für Kompaktschlitten 10mm
9,27 € 7,79 €exkl. Versandkosten
-

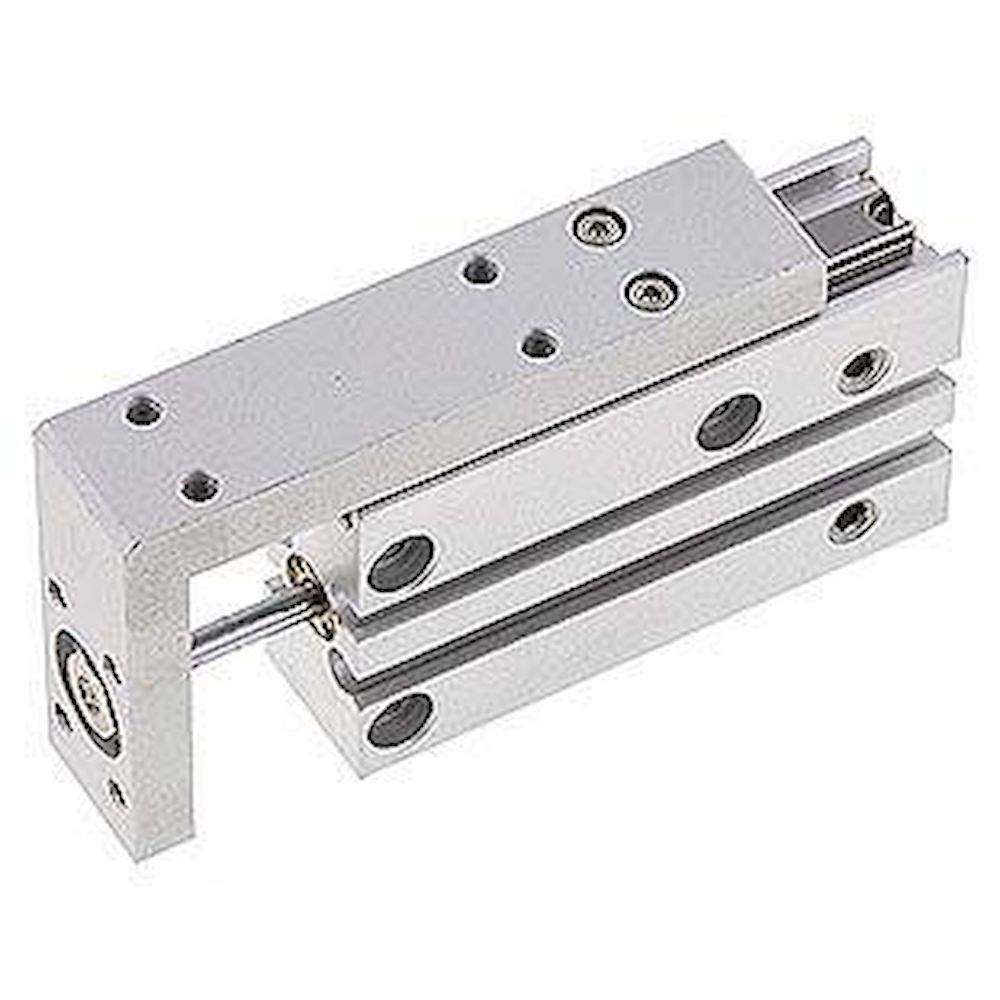

EMC EXH 6/25. Kompaktschlitten, Kolben 6mm,Hub 25mm
155,90 € 131,01 €exkl. Versandkosten
Werkstoffe:
Körper und Platte: Aluminium eloxiert, Kolbenstange: Stahl hartverchromt, Kolben: Aluminium, Dichtungen: NBR / PUR
Temperaturbereich:
-10 bis +70 °C
Betriebsdruck:
max. 7 bar
Zulässige kinetische Energie:
Ø 6: 12,5 mJ, Ø 10: 25 mJ, Ø 16: 50 mJ, Ø 20: 100mJ
Ausführung:
mit Magnetkolben
Zylinderschaltertyp:
D
Vorteile:
•hohe Steifigkeit,
•Druckluftanschluss von drei Seiten möglich,
•zahlreiche Befestigungsmöglichkeiten,
•Haupteinbaumaße identisch mit SMC Serie MXH
Körper und Platte: Aluminium eloxiert, Kolbenstange: Stahl hartverchromt, Kolben: Aluminium, Dichtungen: NBR / PUR
Temperaturbereich:
-10 bis +70 °C
Betriebsdruck:
max. 7 bar
Zulässige kinetische Energie:
Ø 6: 12,5 mJ, Ø 10: 25 mJ, Ø 16: 50 mJ, Ø 20: 100mJ
Ausführung:
mit Magnetkolben
Zylinderschaltertyp:
D
Vorteile:
•hohe Steifigkeit,
•Druckluftanschluss von drei Seiten möglich,
•zahlreiche Befestigungsmöglichkeiten,
•Haupteinbaumaße identisch mit SMC Serie MXH
| Kolbendurchmesser [mm] | 10 |
| Hub [mm] | 20 |
| Ausführung | Kompaktschlitten |
| P (Druckluftanschluss) | M 5 |
| Reparatursätze | EXH 10 REP |
| A [mm] | 5 |
| B [mm] | 12 |
| C [mm] | 13 |
| D [mm] | 11,5 |
| E [mm] | 5 |
| F [mm] | 35,0 |
| G [mm] | 46,5 |
| H [mm] | 7,5 |
| I [mm] | 5,0 |
| J [mm] | 4x |
| K [mm] | 23 |
| L [mm] | 6,5 |
| LA [mm] | 20 |
| LT [mm] | 59 |
| M [mm] | 20 |
| N [mm] | 38,0 |
| NS [mm] | 24 |
| O [mm] | 8,0 |
| P1 | M 4 |
| P2 | M 4 |
| P3 | M 4 |
| P4 | M 5 |
| P5 [mm] | 7,5 (4,4 tief) |
| P6 [mm] | 4,3 |
| Q1 [mm] | 20 |
| Q2 [mm] | 47,0 |
| R1 [mm] | 11 |
| R2 [mm] | 18 |
| S [mm] | 46,0 |
| S1 [mm] | 6 |
| S2 [mm] | 7,5 |
| S3 [mm] | 8,0 |
| T [mm] | 21,5 |
| U [mm] | 13,0 |
| V [mm] | 5,0 |
| W [mm] | 23 |
| X [mm] | 11 |
| Y [mm] | 19 |
| Z [mm] | 11 |
| Hersteller-Nr. | EXH 10/20 |
|---|---|
| Hersteller | E.MC |
| EAN | 4050571871284 |
| Gewicht | 155.000000 |
| Zolltarifnummer | 84123100 |
| Artikel-Authentizität | Originalprodukt |
| Artikelzustand | Neu |
