EMC EUK 16/40. Direktmontagezylinder, Kolben 16mm,Hub 40mm, verdrehgesicherte Kolbenstange

Name: EMC EUK 16/40. Direktmontagezylinder, Kolben 16mm,Hub 40mm, verdrehgesicherte Kolbenstange
Brand: E.MC
SKU: FL-EUK-16/40
Price: 60.928001 EUR
Availability: InStock

60,93 € 51,20 €

exkl. Versandkosten

Artikel

FL-EUK-16/40

Hersteller: E.MC

Hersteller-Nr.

EUK 16/40

Direktmontagezylinder, Kolben 16mm,Hub 40mm, verdrehgesicherte Kolbenstange

Zum Ende der Bildgalerie springen

Zum Anfang der Bildgalerie springen

Bilder dienen als Referenz und sind möglicherweise nicht genau, das tatsächliche Produkt kann abweichen.

Häufig zusammen gekauft

Dieser Artikel: EMC EUK 16/40. Direktmontagezylinder, Kolben 16mm,Hub 40mm, verdrehgesicherte Kolbenstange
60,93 € 51,20 €
exkl. Versandkosten

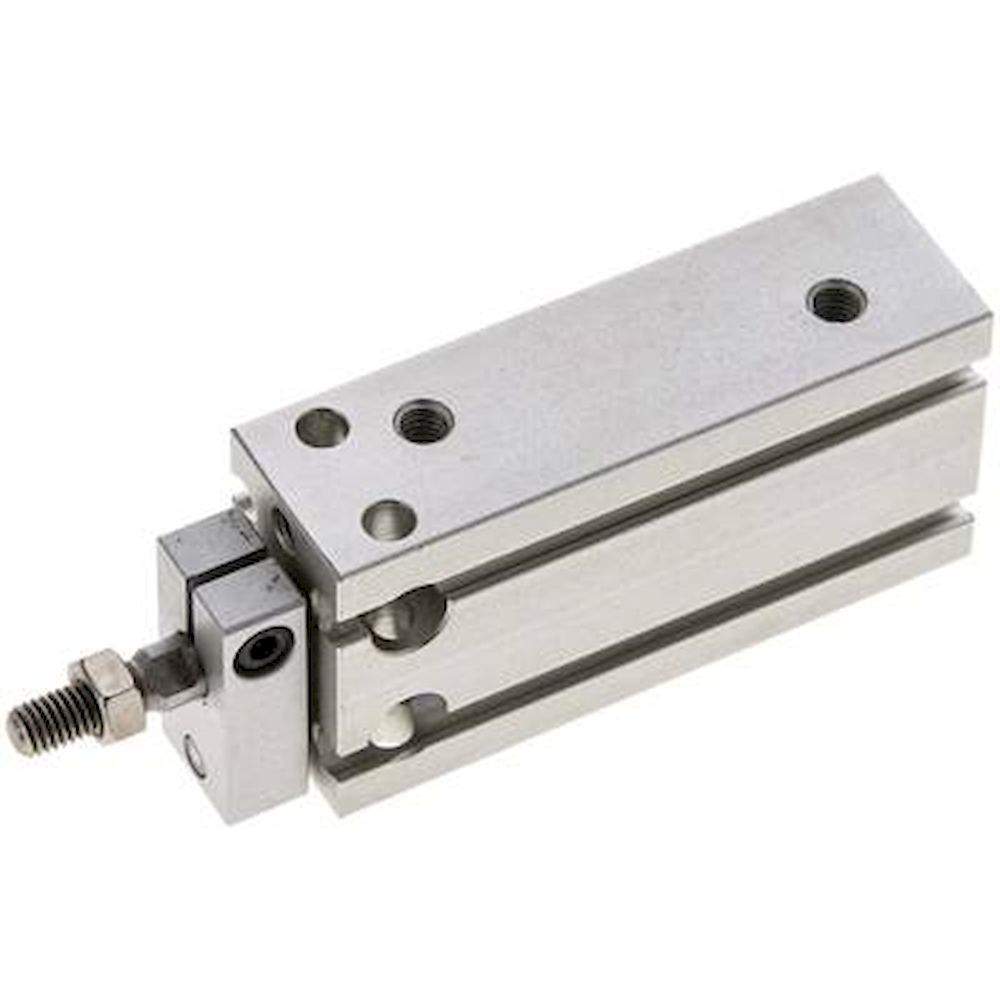

EMC EUK 16/25. Direktmontagezylinder, Kolben 16mm,Hub 25mm, verdrehgesicherte Kolbenstange
51,98 € 43,68 €
exkl. Versandkosten
EMC EU 32/20. Direktmontagezylinder, Kolben 32mm,Hub 20mm, Standard
62,61 € 52,61 €
exkl. Versandkosten

Details

Information

Werkstoffe:
Körper: Aluminium eloxiert, Kolbenstange: Edelstahl, Kolben: Aluminium, Dichtungen: NBR / PUR

Temperaturbereich:
-10 bis +60 °C

Betriebsdruck:
max. 7 bar

Ausführung:
mit Magnetkolben, Kolbendurchmesser 6 mm und 10 mm werden mit zwei Muttern auf Kolbenstange geliefert

Zylinderschaltertyp:
D

Vorteile:
•platzsparend durch rechteckiges Gehäuse, das eine Direktmontage ohne Befestigungsmaterial erlaubt,
•kann auf jeder der 6 Quaderflächen befestigt werden,
•Haupteinbaumaße identisch mit SMC Serie CDU / CDUK

Kolbendurchmesser [mm]	16
Hub [mm]	40
Ausführung	verdrehgesicherte Kolbenstange
E (Kolbenstangengewinde)	M 5
G (Druckluftanschluss)	M 5
Reparatursätze	EU 16 REP
A1 [mm]	40
A3 [mm]	66
B [mm]	20
C [mm]	32
D [mm]	6
D2 [mm]	26
E1 [mm]	11,0
E2 [mm]	12,5
G1 [mm]	15,5
G2 [mm]	11,5
G3 [mm]	2,0
G4 [mm]	2,0
H [mm]	7,5 (6,5 tief)
H1 [mm]	4,3
H2 [mm]	14
H3 [mm]	7
H4 [mm]	12
J	M 4
J1 [mm]	25
J2 [mm]	6
K [mm]	8
K1 [mm]	17
K2 [mm]	13
K3 [mm]	26,3
K4 [mm]	15,7
SW [mm]	5
