EMC EUK 10/40. Direktmontagezylinder, Kolben 10mm,Hub 40mm, verdrehgesicherte Kolbenstange

Name: EMC EUK 10/40. Direktmontagezylinder, Kolben 10mm,Hub 40mm, verdrehgesicherte Kolbenstange
Brand: E.MC
SKU: FL-EUK-10/40
Price: 58.226701 EUR
Availability: InStock

58,23 € 48,93 €

exkl. Versandkosten

Artikel

FL-EUK-10/40

Hersteller: E.MC

Hersteller-Nr.

EUK 10/40

Direktmontagezylinder, Kolben 10mm,Hub 40mm, verdrehgesicherte Kolbenstange

Zum Ende der Bildgalerie springen

Zum Anfang der Bildgalerie springen

Bilder dienen als Referenz und sind möglicherweise nicht genau, das tatsächliche Produkt kann abweichen.

Häufig zusammen gekauft

Dieser Artikel: EMC EUK 10/40. Direktmontagezylinder, Kolben 10mm,Hub 40mm, verdrehgesicherte Kolbenstange
58,23 € 48,93 €
exkl. Versandkosten

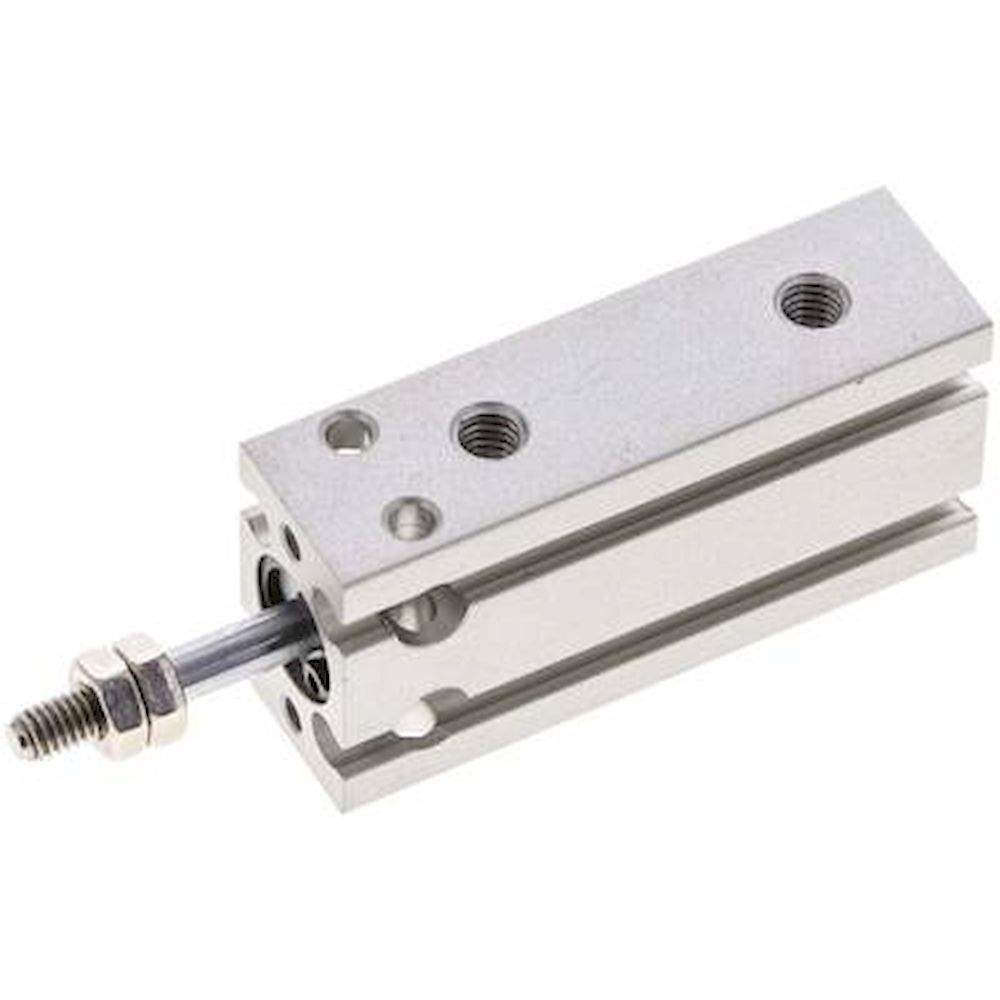

EMC EU 10/15. Direktmontagezylinder, Kolben 10mm,Hub 15mm, Standard
32,05 € 26,93 €
exkl. Versandkosten

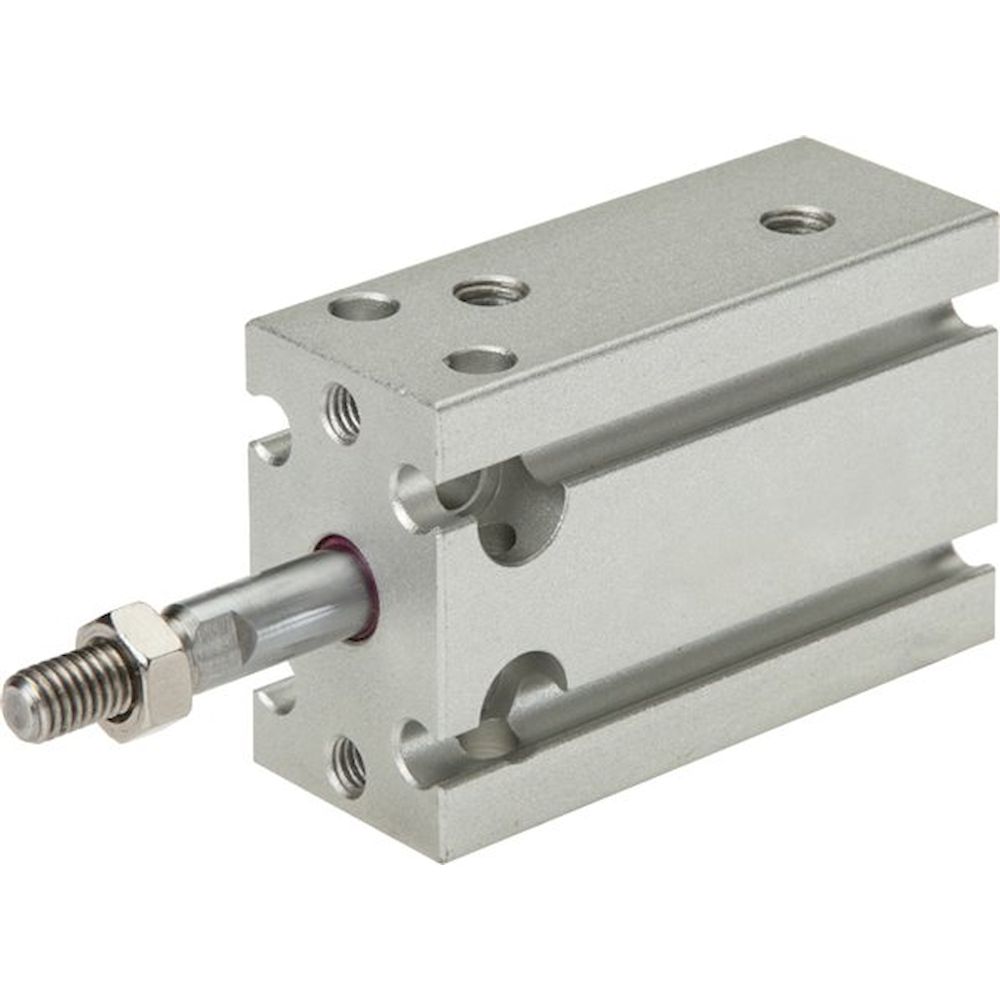

EMC EU 20 REP. Direktmontagezylinder Reparatursatz
11,64 € 9,78 €
exkl. Versandkosten

Details

Information

Werkstoffe:
Körper: Aluminium eloxiert, Kolbenstange: Edelstahl, Kolben: Aluminium, Dichtungen: NBR / PUR

Temperaturbereich:
-10 bis +60 °C

Betriebsdruck:
max. 7 bar

Ausführung:
mit Magnetkolben, Kolbendurchmesser 6 mm und 10 mm werden mit zwei Muttern auf Kolbenstange geliefert

Zylinderschaltertyp:
D

Vorteile:
•platzsparend durch rechteckiges Gehäuse, das eine Direktmontage ohne Befestigungsmaterial erlaubt,
•kann auf jeder der 6 Quaderflächen befestigt werden,
•Haupteinbaumaße identisch mit SMC Serie CDU / CDUK

Kolbendurchmesser [mm]	10
Hub [mm]	40
Ausführung	verdrehgesicherte Kolbenstange
E (Kolbenstangengewinde)	M 4
G (Druckluftanschluss)	M 5
Reparatursätze	EU 10 REP
A1 [mm]	36
A3 [mm]	57
B [mm]	15
C [mm]	24
D [mm]	4
D2 [mm]	21
E1 [mm]	10,0
E2 [mm]	11,0
G1 [mm]	15,5
G2 [mm]	10,0
H [mm]	5,8 (4,5 tief)
H1 [mm]	3,2
H2 [mm]	11
H3 [mm]	7
H4 [mm]	9
J	M 3
J1 [mm]	18
J2 [mm]	5
K [mm]	8
K1 [mm]	12
K2 [mm]	13
K3 [mm]	20,4
K4 [mm]	11,8
