EMC EU 10/30. Direktmontagezylinder, Kolben 10mm,Hub 30mm, Standard

Name: EMC EU 10/30. Direktmontagezylinder, Kolben 10mm,Hub 30mm, Standard
Brand: E.MC
SKU: FL-EU-10/30
Price: 36.021301 EUR
Availability: InStock

36,02 € 30,27 €

exkl. Versandkosten

Artikel

FL-EU-10/30

Hersteller: E.MC

Hersteller-Nr.

EU 10/30

Direktmontagezylinder, Kolben 10mm,Hub 30mm, Standard

Zum Ende der Bildgalerie springen

Zum Anfang der Bildgalerie springen

Bilder dienen als Referenz und sind möglicherweise nicht genau, das tatsächliche Produkt kann abweichen.

Häufig zusammen gekauft

Dieser Artikel: EMC EU 10/30. Direktmontagezylinder, Kolben 10mm,Hub 30mm, Standard
36,02 € 30,27 €
exkl. Versandkosten

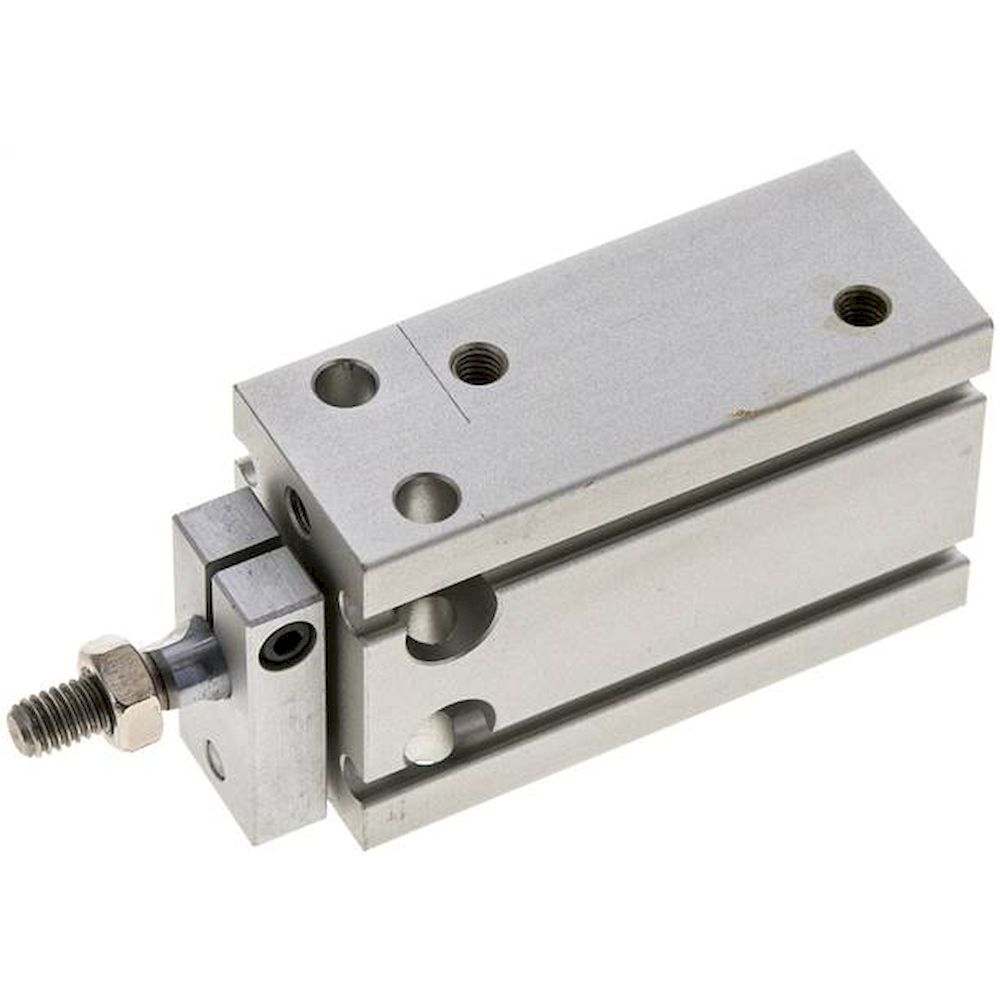

EMC EUK 20/20. Direktmontagezylinder, Kolben 20mm,Hub 20mm, verdrehgesicherte Kolbenstange
57,80 € 48,57 €
exkl. Versandkosten

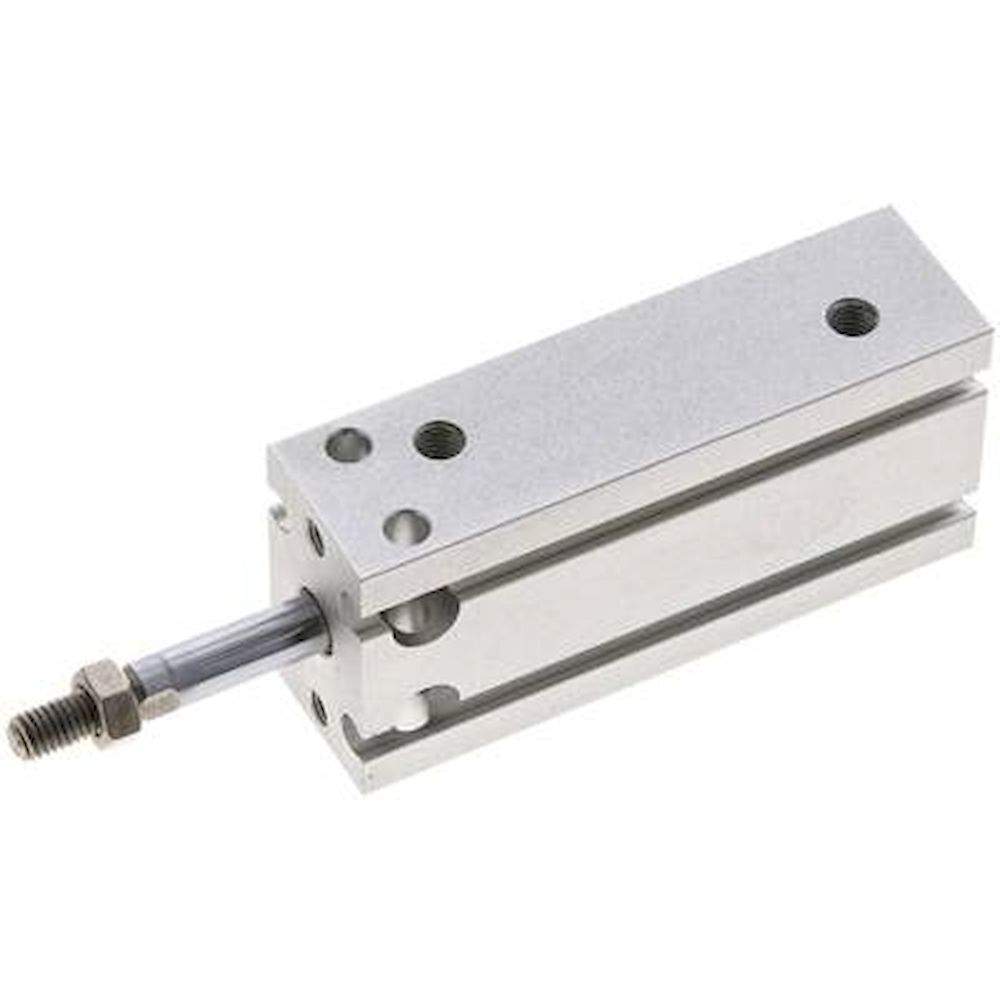

EMC EU 16/30. Direktmontagezylinder, Kolben 16mm,Hub 30mm, Standard
39,00 € 32,77 €
exkl. Versandkosten

Details

Information

Werkstoffe:
Körper: Aluminium eloxiert, Kolbenstange: Edelstahl, Kolben: Aluminium, Dichtungen: NBR / PUR

Temperaturbereich:
-10 bis +60 °C

Betriebsdruck:
max. 7 bar

Ausführung:
mit Magnetkolben, Kolbendurchmesser 6 mm und 10 mm werden mit zwei Muttern auf Kolbenstange geliefert

Zylinderschaltertyp:
D

Vorteile:
•platzsparend durch rechteckiges Gehäuse, das eine Direktmontage ohne Befestigungsmaterial erlaubt,
•kann auf jeder der 6 Quaderflächen befestigt werden,
•Haupteinbaumaße identisch mit SMC Serie CDU / CDUK

Kolbendurchmesser [mm]	10
Hub [mm]	30
Ausführung	Standard
E (Kolbenstangengewinde)	M 4
G (Druckluftanschluss)	M 5
Reparatursätze	EU 10 REP
A1 [mm]	36
A2 [mm]	52
B [mm]	15
C [mm]	24
D [mm]	4
D1 [mm]	16
E1 [mm]	10,0
E2 [mm]	11,0
G1 [mm]	15,5
G2 [mm]	10,0
H [mm]	5,8 (4,5 tief)
H1 [mm]	3,2
H2 [mm]	11
H3 [mm]	7
H4 [mm]	9
J	M 3
J1 [mm]	18
J2 [mm]	5
