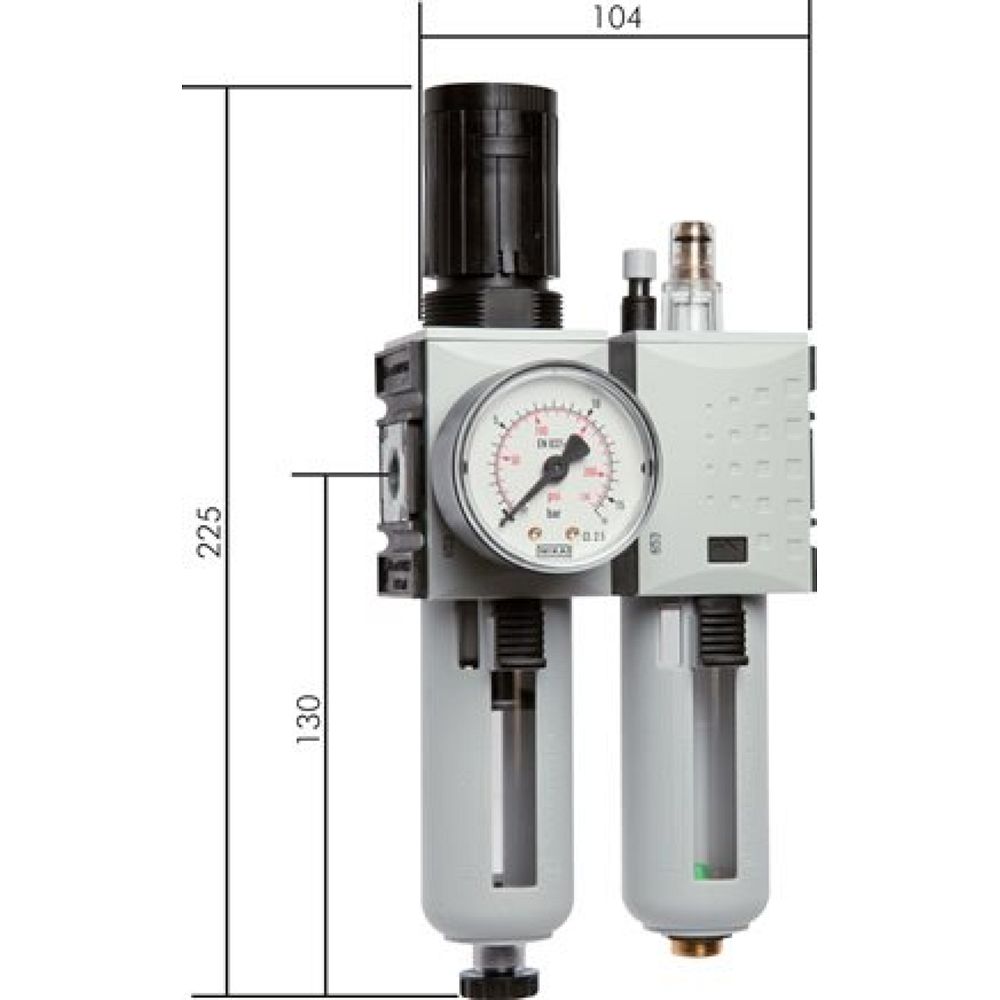

CL 10 F AM Futura Wartungseinheit, 2-tlg., G 1", 0,5-8 bar, Baur.4

Ausführung:
Filterregler rücksteuerbar, mit angebautem Öler

Werkstoffe:
Körper: PA 66 GF60, Federhaube: POM, Membrane und Dichtungen: NBR, Behälter: Polycarbonat

Temperaturbereich:
-10°C bis +50°C

Eingangsdruck:
1,5 - 16 bar (Baureihe 0: 1,5 - 12 bar)

Kondensatentleerung:
halbautomatisch**

Manometeranschluss:
G 1/4" (Baureihe 0: G 1/8")

Porenweite im Filter:
5 µm

Medien:
Druckluft, neutrale Gase

Vorteile:
•automatische Entlüftung bei Überdruck auf der Sekundärseite,
•einfacher Zusammenbau von Einzelkomponenten durch Koppelpakete innerhalb einer Baureihe,
•Handrad kann durch Herunterdrücken arretiert und mit Schloss verriegelt werden - bitte verwenden Sie VHS 20. Baureihe 0 kann nicht verschlossen werden,
•halbautomatische Ölbefüllung durch Anschließen eines Schlauches unten an den Ölbehälter (G 1/8"). Durch diesen Schlauch wird bei Drücken des Öleinfüllknopfes das Öl in den Behälter gesaugt (nicht Baureihe 0).

max. Kondensatmenge:
87 cm³

Schalttafelgewinde:
M 50x1,5

Eigenluftverbrauch:
max. 1,5 l/min

Öldosierung bei 1000 l/min:
ca. 1 - 2 Tropfen/min

Ölvorrat:
181 cm³

Öleransprechgrenze (bei 6 bar):
115 l/min

Lieferumfang:
Wartungseinheit einschließlich 50 mm Manometer

Durchfluss:
115 - 12000 l/min, Sekundärentlüftung: 120 l/min

ATEX:
Betriebsmittel ohne eigene potentielle Zündquelle in Anlehnung an Richtlinie 2014/34/EU

Optional:
Ausführung mit Metallbehälter und Sichtrohr -M, Ablassautomatik -AM, Ablassautomatik drucklos geschlossen (0 - 16 bar) -AMNC, Sicherheitsausführung: mit vorgeschaltetem, abschließbaren Kugelhahn und Befüllventil -Si
