10644 kN Druckkraft, 50 mm Hub, Doppeltwirkend, Schwerlastzylinder - Enerpac HCR10002
Datenblatt (PDF)

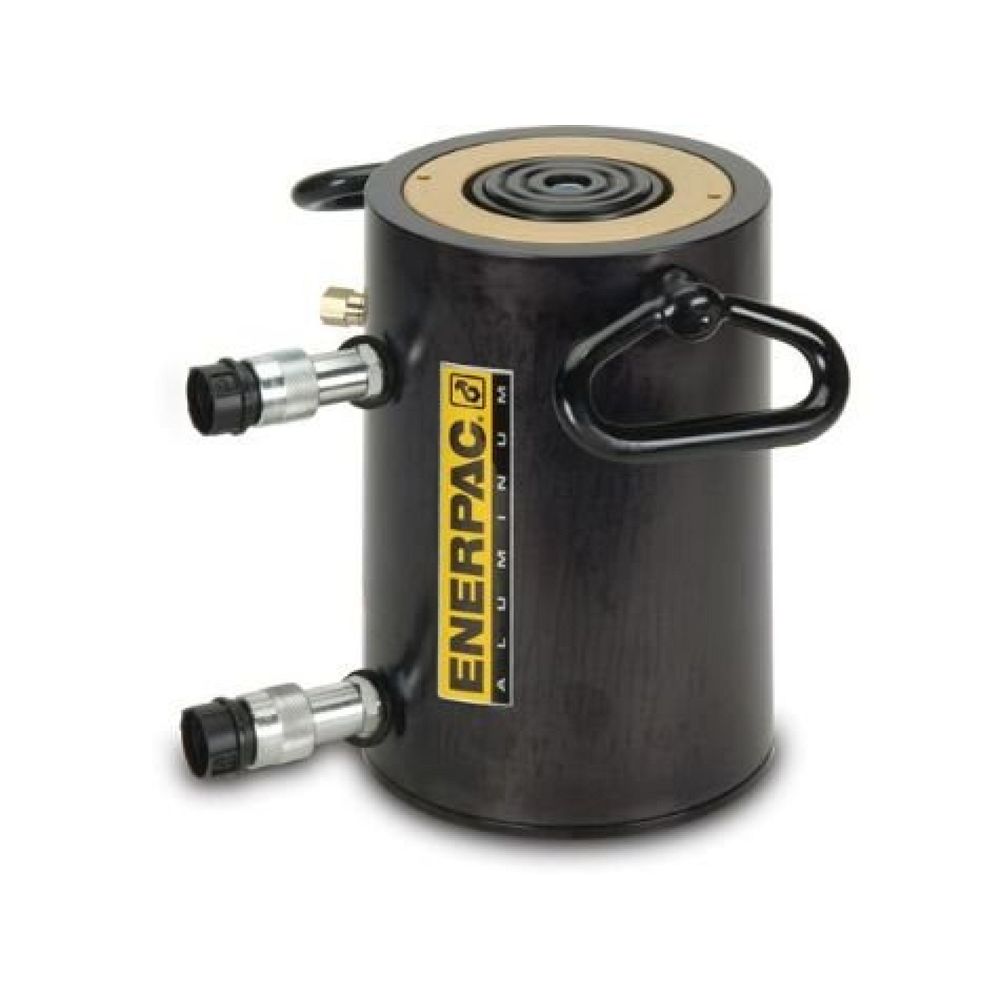

Bilder dienen als Referenz und sind möglicherweise nicht genau, das tatsächliche Produkt kann abweichen.
HCR10002, 10644 kN Druckkraft, 50 mm Hub, Doppeltwirkend, Schwerlastzylinder

10644 kN Druckkraft, 50 mm Hub, Doppeltwirkend, Schwerlastzylinder - Enerpac HCR10002

ENERPAC Originalprodukt
Net price (excl. VAT)
0,00 € 0,00 €
exkl. Versandkosten
Lieferbar Schneller Versand
Artikel ENP-HCR10002
Hersteller-Nr. HCR10002
Persönliche Fachberatung
Neuware Fachhändler seit 2009 Originalprodukt Weltweiter Versand
Artikeldaten
Hersteller-Nr.HCR10002
UrsprungslandVereinigte Staaten
ZustandNeu
Zur Wunschliste hinzufügen Zur Vergleichsliste hinzufügen
Artikel
ENP-HCR10002
Model: HCR10002 | ECCN: EAR99 | Harmonization: 8412210075
Serie: HCR | Produktlinie: Industriewerkzeuge

  • Schnelles Aus- und Einfahren
  • 10 % Seitenlastbeständigkeit über den maximale Zylinderkapazität
  • Gehärtete Oberfläche, beständig gegen Seitenlasten und zyklischen Verschleiß
  • Witterungsbeständig, innen und außen
  • Austauschbare obere und untere Lager umschließen den Zylinderkolben, um Stabilität über den gesamten Hub zu gewährleisten
  • Zertifizierte Hebeösen, Bodenbefestigungsbohrungen
  • Optionales Außengewinde für Kapazitäten von 300 t und höher.
Optional: Außengewinde
  • Optional: Außengewinde. Gilt für Kapazitäten von 300 t und höher
  • Bitte code "E002" der Modellnummer zufügen
  • Das Außengewinde ist für volle Kapazitätsbelastung des Zylinders ausgelegt
  • Gewinde (W): M570 x 5
  • Gewindelänge (X): 137 mm (5.39 in)

Dimension metric

Bauhöhe eingefahren A (mm)
442
Collapsed Height With Optional Tilt Saddle A1 (mm)
519
Optional Tilt Saddle Addition To Collapsed Height A1 (mm)
77
Bauhöhe ausgefahren B (mm)
492
Außendurchmesser D (mm)
570
Innendurchmesser E (mm)
440
Kolbenstangen durchmesser F (mm)
340
Ölanschlusshöhe H (mm)
114
Ölanschlusshöhe oben I (mm)
153
Druckstückdurchmesser J (mm)
249
Druckstücküberstand K1 (mm)
4
Druckstück Max. Neigungswinkel R (grad)
5
Bodenbefestigungsbohrungen LochkreisØ U (mm)
500
Bodenbefestigungsbohrungen Gewind V
M24 x 3
Bodenbefestigungsbohrungen Gewindetiefe Z (mm)
36

Dimension imperial

Kollabierte Höhe A (Zoll)
17.4
Collapsed Height With Optional Tilt Saddle A1 (in)
20.43
Optional Tilt Saddle Addition To Collapsed Height A1 (in)
3.03
Optional Tilt Saddle Diameter J1 (in)
11.81
Erweiterte Höhe B (Zoll)
19.37
Draußen Abmessungen D (Zoll)
22.44
Zylinderbohrungsdurchmesser
17.32
Stößel Durchmesser F (Zoll)
13.39
Base, um den Port zu erweitern H (Zoll)
4.49
Oben, um Port zurückzuziehen (Zoll)
6.02
Sattel Durchmesser J (Zoll)
9.8
Sattelvorsprung von Plunger K (Zoll)
0.16
Druckstück Max. Neigungswinkel R (grad)
5
Bodenbefestigungsbohrungen Gewind V
M24 x 3
Weitere Informationen
Hersteller-Nr HCR10002
Manufacturer Enerpac
Country of Manufacture Vereinigte Staaten
Weight 843.000000
Hinweis Industriewerkzeuge
GPSR Herstellerdaten A1-ESD equipment GmbH. Keldersstr. 15, DE-42697 Solingen, www.esd.equipment
Artikel-Authentizität Originalprodukt
Artikelzustand Neu
