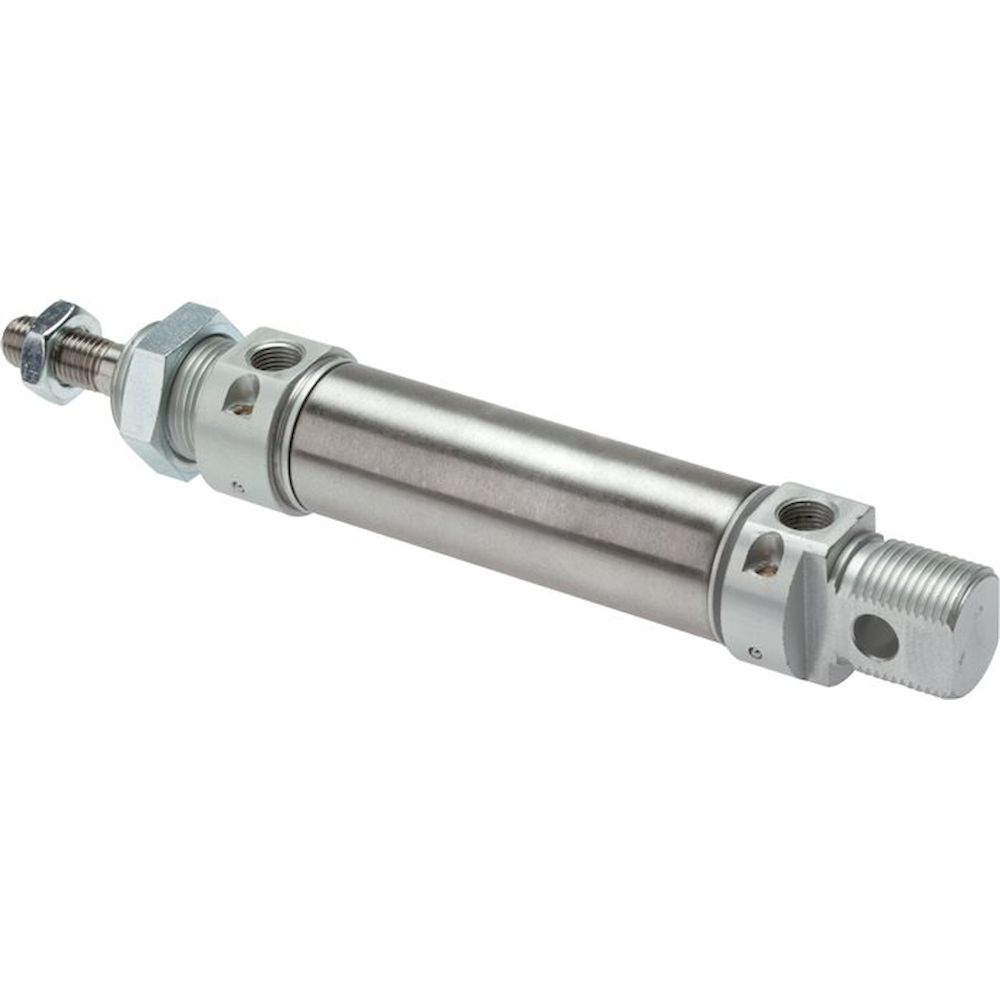

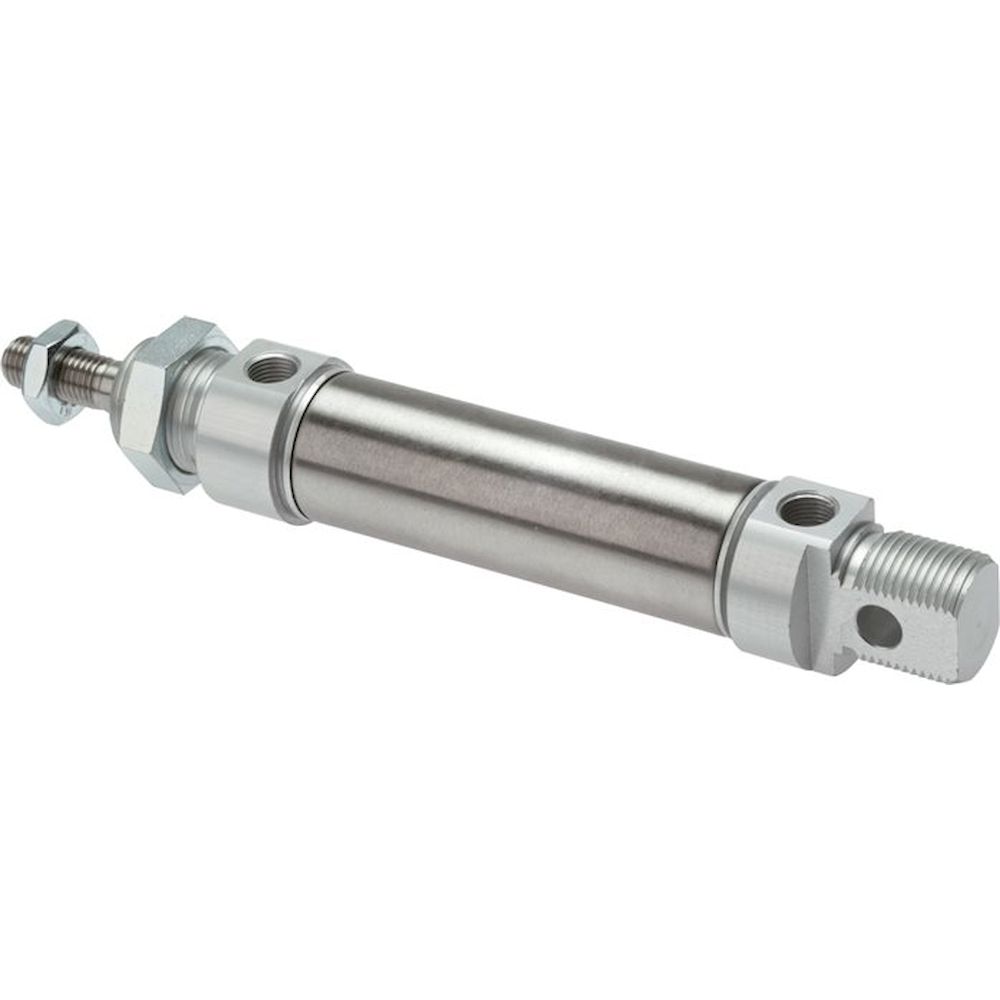

Bilder dienen als Referenz und sind möglicherweise nicht genau, das tatsächliche Produkt kann abweichen.
Doppeltwirkender Rundzylinder nach ISO 6432 mit 25 mm Kolben-Ø und 60 mm Hub. Zylinderrohr und Kolbenstange aus Edelstahl, mit Magnetkolben für Endlagenabfrage. Betriebsdruck bis 10 bar, einstellbare Endlagendämpfung.
ISO 6432-Zylinder, doppeltwirkend, Kolben-Ø 25 mm, Hub 60 mm - Airtec ZDPM 25/60
AIRTEC Originalprodukt
Net price (excl. VAT)
79,81 € 67,07 €
Artikel FL-ZDPM-25/60
Hersteller-Nr. ZDPM 25/60
Persönliche Fachberatung
Neuware Fachhändler seit 2009 Originalprodukt Weltweiter Versand
Artikeldaten
Hersteller-Nr.ZDPM 25/60
EAN4050571814267
Zolltarifnummer84123100
ZustandNeu
Artikel
FL-ZDPM-25/60
Der Airtec ZDPM 25/60 ist ein doppeltwirkender Rundzylinder nach ISO 6432 mit Kolben-Ø 25 mm und 60 mm Hub. Zylinderrohr und Kolbenstange aus Edelstahl (1.4301 bzw. 1.4305) machen ihn für Anwendungen mit erhöhten Anforderungen an Korrosionsbeständigkeit geeignet. Der Magnetkolben erlaubt eine berührungslose Positionsabfrage.
Vorteile
- Zylinderrohr aus 1.4301 und Kolbenstange aus 1.4305 für Einsatz in feuchter oder aggressiver Umgebung.
- Magnetkolben für berührungslose Endlagenabfrage über Zylinderschalter Typ C oder D.
- Einstellbare Endlagendämpfung reduziert Stoßbelastung am Hubende.
- Betriebsdruck bis 10 bar und Temperaturbereich von -20°C bis +80°C.
- Optional mit FKM-Dichtungen bis +150°C oder mit ATEX-Zulassung erhältlich.
Technische Daten
| Bauart | Rundzylinder ISO 6432, doppeltwirkend |
| Kolbendurchmesser | 25 mm |
| Hub | 60 mm |
| Ausführung | mit Magnetkolben, einstellbare Endlagendämpfung |
| Kopf und Fuß | Aluminium eloxiert |
| Zylinderrohr | Edelstahl 1.4301 |
| Kolbenstange | Edelstahl 1.4305 |
| Dichtung | NBR / PUR |
| Temperaturbereich | -20°C bis +80°C |
| Betriebsdruck | max. 10 bar |
| Zylinderschaltertyp | D mit Befestigung D1, C mit Befestigung C1 |
| A (Kolbenstangengewinde) | M 10x1,25 |
| B (Befestigungsgewinde) | M 22x1,5 |
| R (Druckluftanschluss) | G 1/8" |
| A1 | 10 mm |
| C | 30 mm |
| D | 16 mm |
| E | 8 mm |
| F | 22 mm |
| G | 104 mm |
| K | 28 mm |
| L | 22 mm |
| M | 140 mm |
| N | 12 mm |
| P | 68 mm |
| CH | 9 mm |
| Gewicht | 0.3 kg |
| Optionen | FKM-Dichtungen bis +150°C ohne Magnetkolben (-V), ATEX Ex II 2GD c T5 T100°C (-X) |
Anwendungen
Geeignet für Handhabung, Spänn- und Vorschubaufgaben im Maschinen- und Anlagenbau, besonders dort, wo Edelstahlkomponenten wegen Feuchtigkeit oder Reinigungsmitteln gefordert sind. Die Magnetkolben-Ausführung eignet sich für automatisierte Abläufe mit Endlagenüberwachung.
Ausführung nach ISO 6432.
| Hersteller-Nr | ZDPM 25/60 |
|---|---|
| Manufacturer | Airtec |
| EAN | 4050571814267 |
| Weight | 0.300000 |
| Zolltarifnummer | 84123100 |
| GPSR Herstellerdaten | AIRTEC Pneumatic GmbH, Westerbachstraße 7, DE-61476 Kronberg, www.airtec.de |
| Artikel-Authentizität | Originalprodukt |
| Artikelzustand | Neu |
