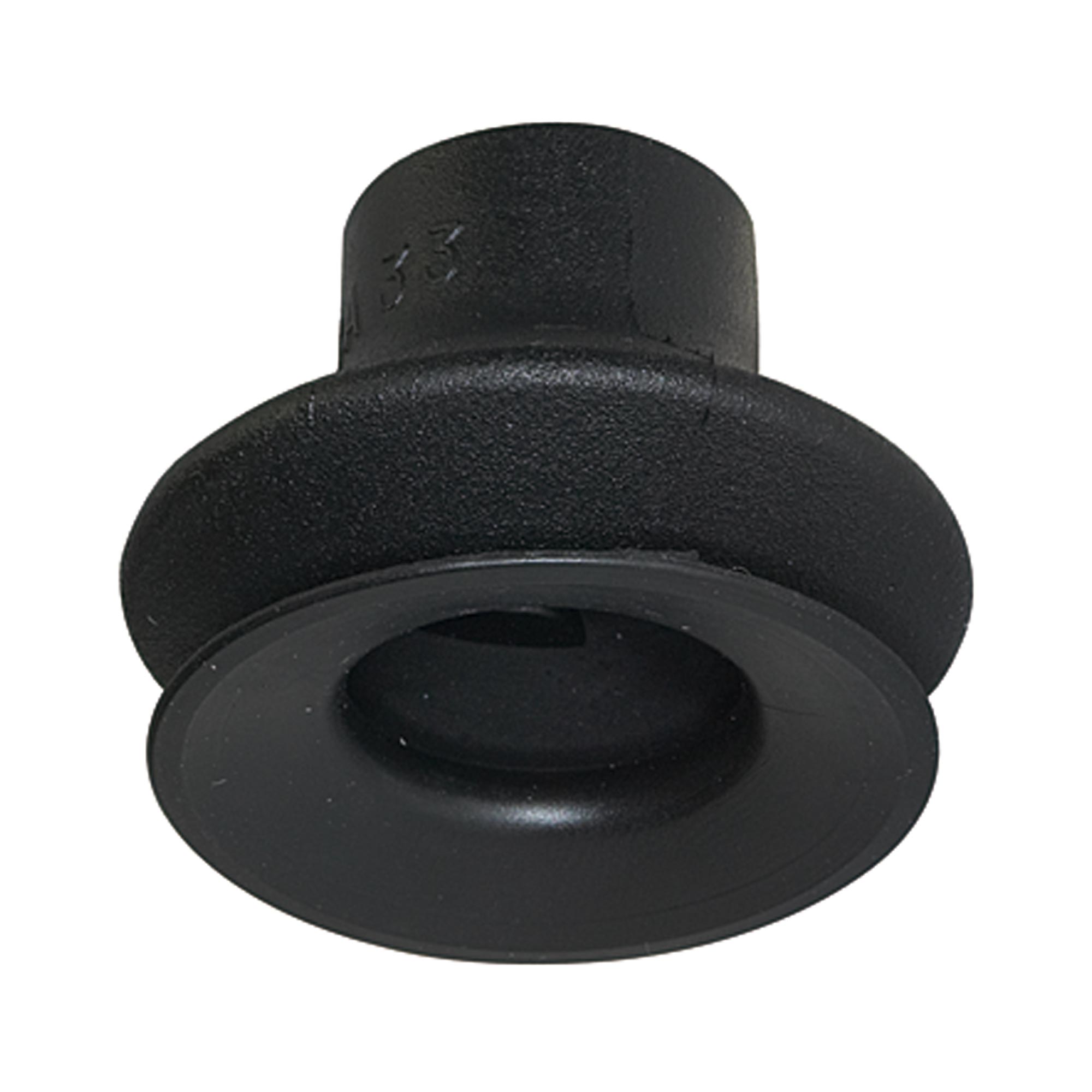

Balgsauger, rund 1,5 Falten, Material NBR, FGA, Durchmesser 16 mm - Riegler 108492

Balgsauger, rund 1,5 Falten, Material NBR, Typ FGA, Durchmesser 16 mm, passend für Anschlussnippel IG G 1/8, AG M5 / G 1/8 Robuster und widerstandsfähiger Sauggreifer mit Einfachdichtlippe. Werden überall dort eingesetzt wo Gegenstände, Teile, Verpackungen etc. angehoben, transportiert, gewendet oder ähnlich gehandhabt und wo Höhenunterschiede und Unebenheiten ausgeglichen bzw. wo empfindliche Werkstücke gehandhabt werden müssen. Sie dienen als Verbindungselement zwischen Vakuumerzeuger und Werkstück. Eigenschaften: hohe Steifigkeit der oberen Falteweiche, auslaufende DichtlippenStützflächen an der Unterseitehohe Saugkraftoptimaler Dämpfungseffektsehr gute Anpassung an gewölbte Flächen oder Werkstoffunebenheiten Anwendungsbereich: Handhabung äußerst unebener Werkstücke (z. B. Röhren)Handhabung äußerst empfindlicher Werkstücke

Technische Daten

Normen und Herkunft

• Zolltarifnummer: 40169997
• Ursprungsland: IN

Über Sauggreifer

Sauggreifer stellen im Vakuumsystem den Kontakt zum Werkstück her und entscheiden darüber, wie sicher es gehalten wird. Die Baureihe reicht von 3,5 mm bis 50 mm Durchmesser und deckt damit kleine Bauteile ebenso ab wie Kartonagen oder Blechzuschnitte.

Worauf es bei der Auswahl ankommt

• Der Durchmesser ist die erste Größe. Verfügbar sind 3,5 / 5 / 8 / 10 / 14 / 15 / 20 / 25 / 30 / 35 / 40 und 50 mm, die Wahl folgt aus Gewicht und Auflagefläche des Werkstücks.
• Die Bauform richtet sich nach der Oberfläche. Balgsauger mit Falten gleichen Höhenunterschiede und gewölbte Flächen aus, flache Sauger halten ebene Teile lagegenau.
• Das Anschlussgewinde muss zum Nippel oder zur Halterung passen. In der Gruppe kommen M3 AG, M5 AG und IG, G 1/8 AG und IG sowie G 1/4 AG und IG vor.
• Die Bauhöhe des Saugers liegt zwischen 2 und 23 mm und geht in den Hub der Achse ein, wenn der Greifer auf das Teil aufsetzt.
• Saugkraft, Abreißkraft und der minimale konvexe Werkstückradius stehen je Artikel in der Tabelle und sollten gegen das schwerste zu handhabende Teil geprüft werden.

Typische Einsatzbereiche

• Handling von Kartonagen und Verpackungen in Verpackungsmaschinen
• Aufnehmen von Blechzuschnitten an Pressen und Stanzautomaten
• Bestücken und Umsetzen kleiner Bauteile in der Montage
• Handhabung von Folien, Etiketten und Papierbogen
• Palettieren und Umstapeln am Ende der Linie

Die Gruppe umfasst 98 Artikel mit Durchmessern von 3,5 bis 50 mm. Der jeweils passende Anschlussnippel mit Innen- oder Außengewinde und der empfohlene Schlauchdurchmesser sind je Sauger angegeben.
