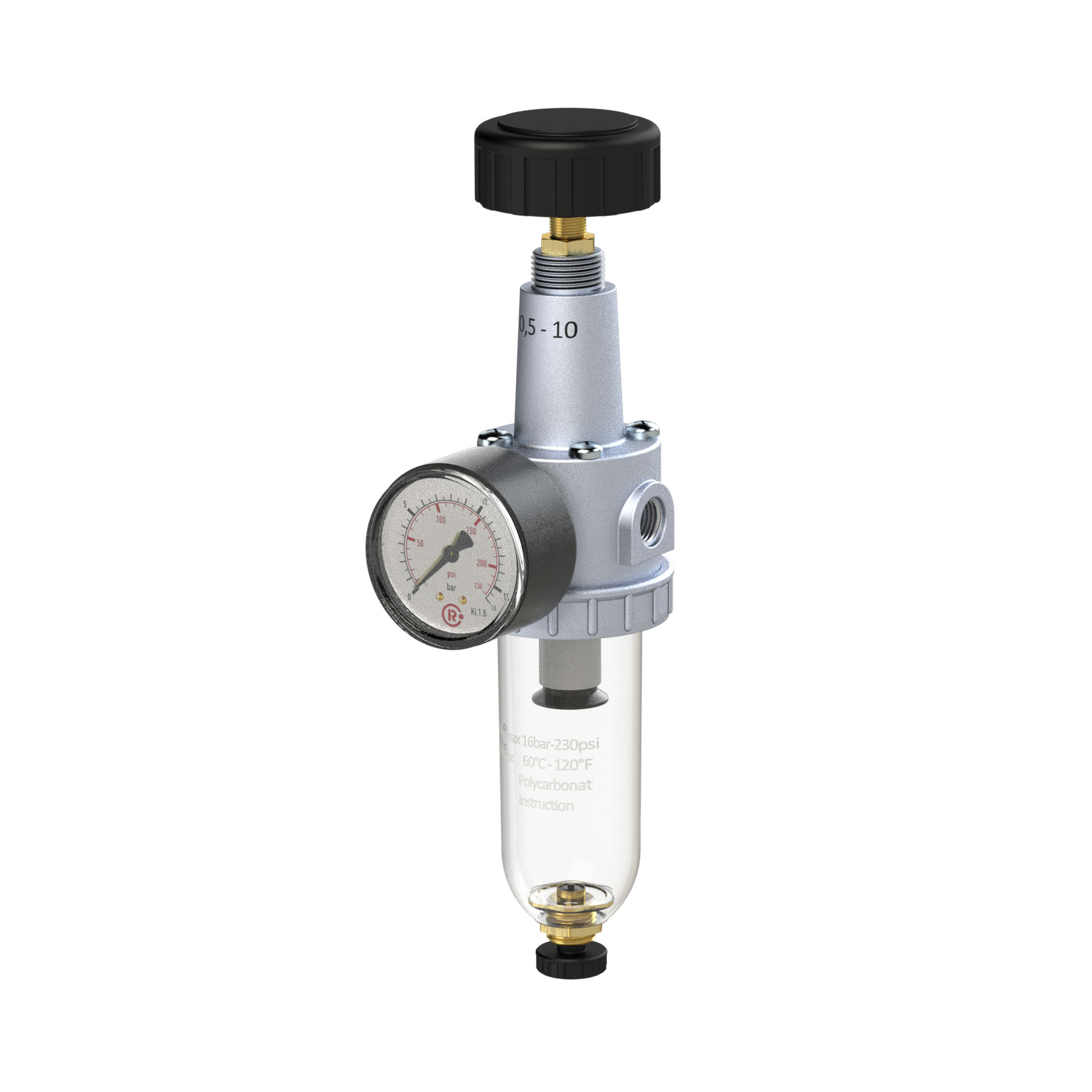

Filterregler »Standard«, mit Polycarbonatbehälter, BG 2, G 3/8 - Riegler 100924

Filterregler »Standard« mit PC-Behälter und Mano., 40 µm, BG 2, G 3/8, PE max. 16 bar, Regelbereich 0,5 - 10 bar, Ablassventil: HA Vordruckunabhängiger, rücksteuerbarer Membrandruckregler mit Sekundärentlüftung in Kombination mit einem Zentrifugalabscheider.

Technische Daten

Normen und Herkunft

• Zolltarifnummer: 84811005
• Ursprungsland: DE

Über Filterregler

Ein Filterregler fasst Partikelabscheidung und Druckregelung in einem Gehäuse zusammen und spart dadurch eine Anschlussstelle in der Wartungseinheit. Die Baureihe filtert mit 5 bis 50 µm und regelt auf Enddrücke zwischen 1 und 17,5 bar. Der zulässige Eingangsdruck reicht je nach Ausführung von 10 bis 60 bar.

Worauf es bei der Auswahl ankommt

• Gewinde und DN: Die Anschlüsse gehen von G 1/8 bis G 1, die Nennweiten von 5 bis 25 mm. Das Gewinde allein reicht als Auswahlkriterium nicht aus, weil erst die Nennweite den tatsächlichen Querschnitt beschreibt.
• Filterfeinheit: 5 bis 50 µm. Für allgemeine Werkzeug- und Zylinderversorgung genügt der grobe Bereich, feinere Elemente werden vor empfindlicher Ventiltechnik eingesetzt und stehen dann gegen einen höheren Druckverlust.
• Regelbereich und Eingangsdruck: Die Untergrenzen liegen zwischen 0 und 1,7 bar, die Obergrenzen zwischen 1 und 17,5 bar. Der gewünschte Arbeitsdruck sollte innerhalb des Bereichs liegen und nicht an dessen Rand, der Eingangsdruck von 10 bis 60 bar muss zum Netz passen.
• Durchfluss: Die angegebenen Werte reichen von 1000 bis 15000 l/min. Maßgeblich ist der Spitzenbedarf aller nachgeschalteten Verbraucher, nicht deren Mittelwert.
• Kondensatablass: Verfügbar sind manueller Ablass, Handablassventil, halbautomatische und vollautomatische Ausführungen, darunter auch drucklos geschlossen. Bei schlecht zugänglichem Einbauort ist der vollautomatische Ablass die praktikable Wahl.

Typische Einsatzbereiche

• Zentrale Wartungseinheit vor Ventilinseln und Zylindern einer Maschine.
• Versorgung von Druckluftwerkzeugen an Montage- und Werkstattplätzen.
• Verpackungs- und Abfüllanlagen mit wechselndem Luftbedarf.
• Lackier- und Beschichtungstechnik, die feinstgefilterte und ungeölte Druckluft verlangt.
• Prüfstände, an denen ein stabiler Enddruck unabhängig vom Netzdruck gebraucht wird.

Als Dichtwerkstoffe sind NBR, PU mit HNBR und FKM ausgewiesen, als Gehäusewerkstoffe unter anderem PA66 GF60, Technopolymer, Zink- und Aluminium-Druckguss sowie Edelstahl 1.4404 (AISI 316L) und 1.4401 (AISI 316). Die 420 Artikel verteilen sich auf die Serien FUTURA, SYNTESI, multifix, variobloc, GA und Standard samt der zugehörigen mini-Baugrößen.
